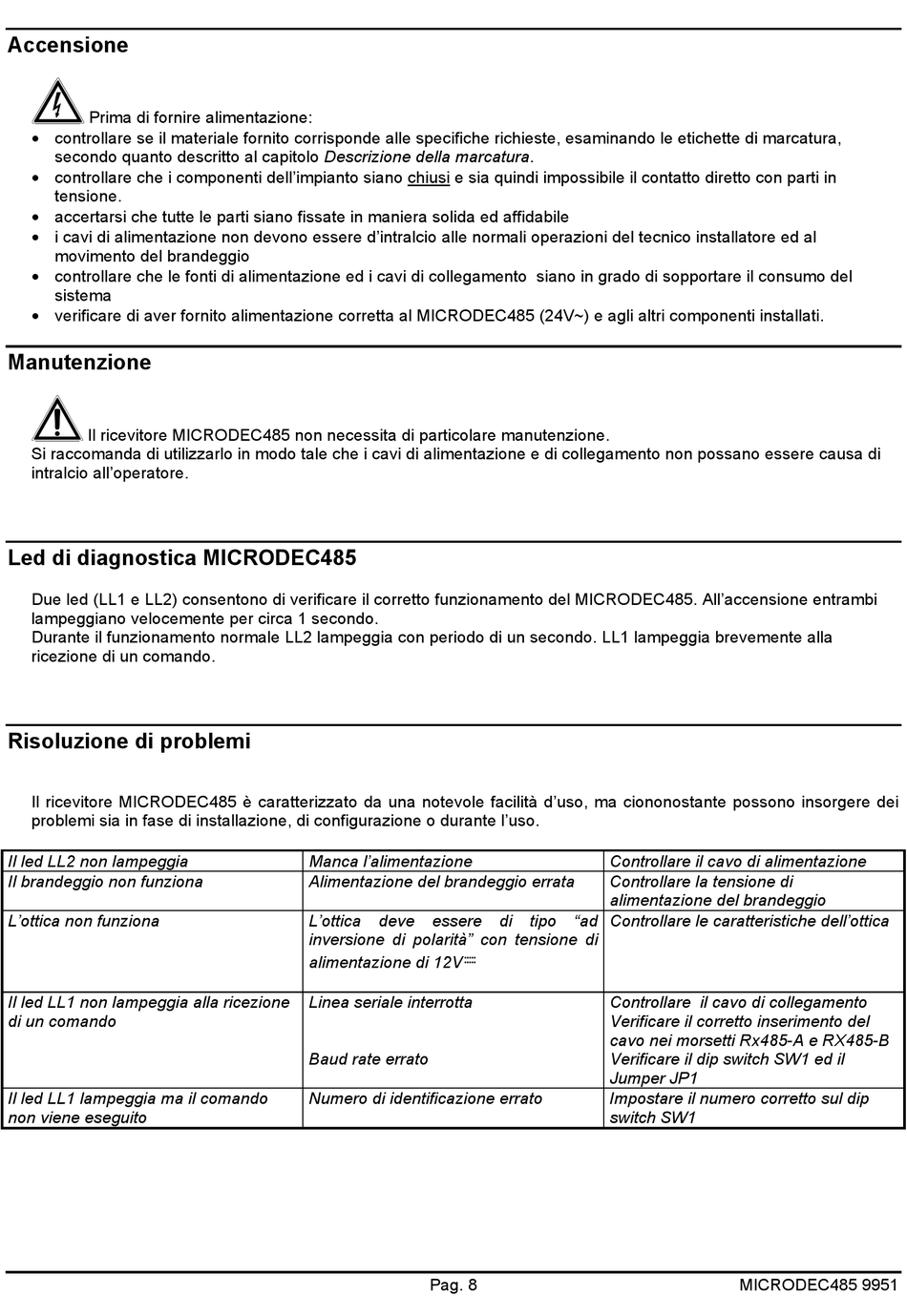

Accensione

Prima di fornire alimentazione:
• controllare se il materiale fornito corrisponde alle specifiche richieste, esaminando le etichette di marcatura,
secondo quanto descritto al capitolo Descrizione della marcatura.
• controllare che i componenti dell'impianto siano chiusi e sia quindi impossibile il contatto diretto con parti in
tensione.
• accertarsi che tutte le parti siano fissate in maniera solida ed affidabile
• i cavi di alimentazione non devono essere d'intralcio alle normali operazioni del tecnico installatore ed al
movimento del brandeggio
• controllare che le fonti di alimentazione ed i cavi di collegamento siano in grado di sopportare il consumo del
sistema
• verificare di aver fornito alimentazione corretta al MICRODEC485 (24V~) e agli altri componenti installati.

Manutenzione

Il ricevitore MICRODEC485 non necessita di particolare manutenzione.
Si raccomanda di utilizzarlo in modo tale che i cavi di alimentazione e di collegamento non possano essere causa di
intralcio all'operatore.

Led di diagnostica MICRODEC485

Due led (LL1 e LL2) consentono di verificare il corretto funzionamento del MICRODEC485. All'accensione entrambi
lampeggiano velocemente per circa 1 secondo.
Durante il funzionamento normale LL2 lampeggia con periodo di un secondo. LL1 lampeggia brevemente alla
ricezione di un comando.

Risoluzione di problemi

Il ricevitore MICRODEC485 è caratterizzato da una notevole facilità d'uso, ma ciononostante possono insorgere dei
problemi sia in fase di installazione, di configurazione o durante l'uso.
Il led LL2 non lampeggia
Il brandeggio non funziona
L'ottica non funziona
Il led LL1 non lampeggia alla ricezione
di un comando
Il led LL1 lampeggia ma il comando
non viene eseguito
Manca l'alimentazione
Alimentazione del brandeggio errata
L'ottica deve essere
inversione di polarità" con tensione di
=
alimentazione di 12V
Linea seriale interrotta
Baud rate errato
Numero di identificazione errato
Pag. 8
Controllare il cavo di alimentazione
Controllare la tensione di
alimentazione del brandeggio
di tipo "ad Controllare le caratteristiche dell'ottica
Controllare il cavo di collegamento
Verificare il corretto inserimento del
cavo nei morsetti Rx485-A e RX485-B
Verificare il dip switch SW1 ed il
Jumper JP1
Impostare il numero corretto sul dip
switch SW1
MICRODEC485 9951
