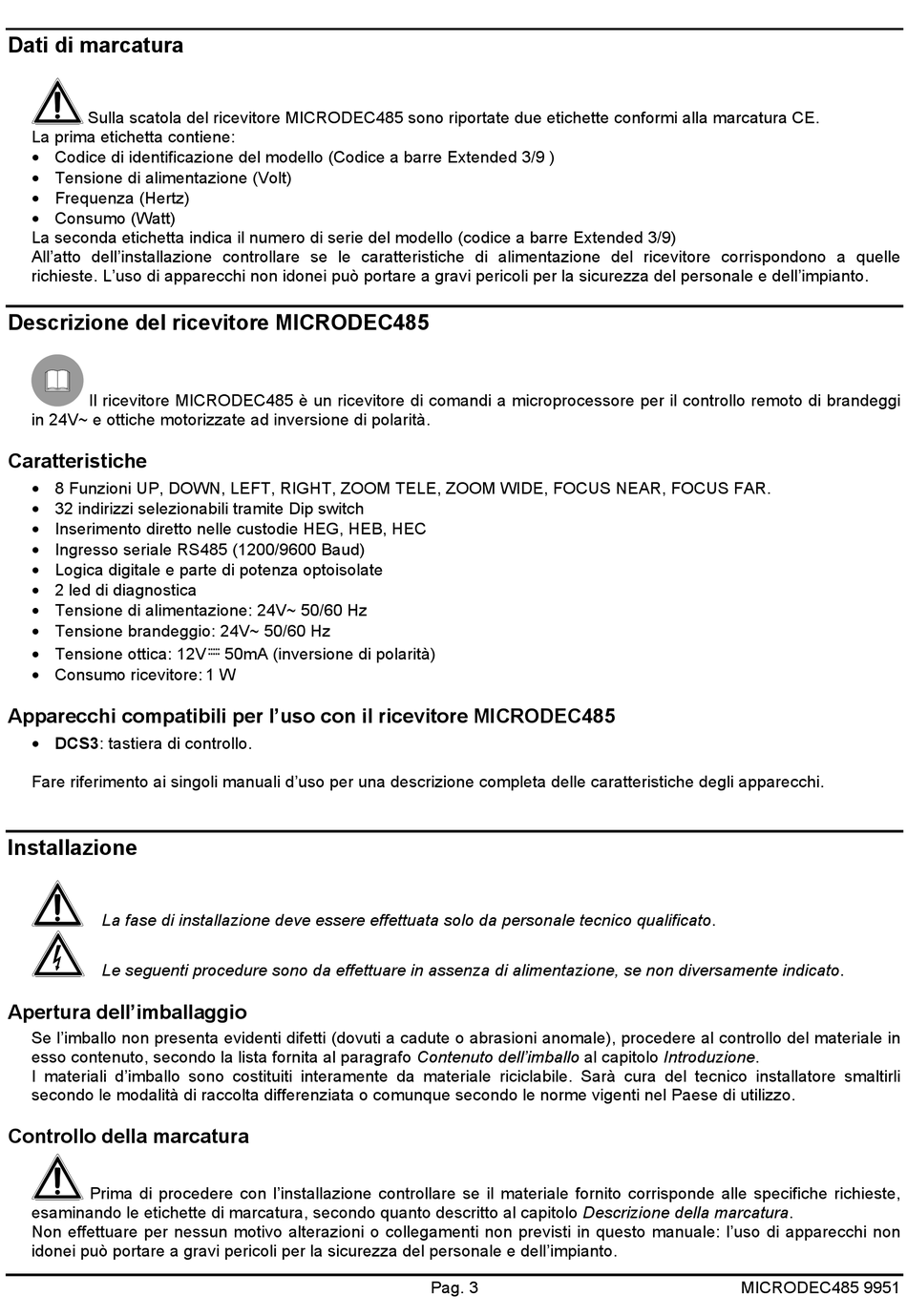

Dati di marcatura

Sulla scatola del ricevitore MICRODEC485 sono riportate due etichette conformi alla marcatura CE.
La prima etichetta contiene:
• Codice di identificazione del modello (Codice a barre Extended 3/9 )
• Tensione di alimentazione (Volt)
• Frequenza (Hertz)
• Consumo (Watt)
La seconda etichetta indica il numero di serie del modello (codice a barre Extended 3/9)
All'atto dell'installazione controllare se le caratteristiche di alimentazione del ricevitore corrispondono a quelle
richieste. L'uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del personale e dell'impianto.

Descrizione del ricevitore MICRODEC485

Il ricevitore MICRODEC485 è un ricevitore di comandi a microprocessore per il controllo remoto di brandeggi
in 24V~ e ottiche motorizzate ad inversione di polarità.

Caratteristiche

• 8 Funzioni UP, DOWN, LEFT, RIGHT, ZOOM TELE, ZOOM WIDE, FOCUS NEAR, FOCUS FAR.
• 32 indirizzi selezionabili tramite Dip switch
• Inserimento diretto nelle custodie HEG, HEB, HEC
• Ingresso seriale RS485 (1200/9600 Baud)
• Logica digitale e parte di potenza optoisolate
• 2 led di diagnostica
• Tensione di alimentazione: 24V~ 50/60 Hz
• Tensione brandeggio: 24V~ 50/60 Hz
• Tensione ottica: 12V
• Consumo ricevitore: 1 W

Apparecchi compatibili per l'uso con il ricevitore MICRODEC485

• DCS3: tastiera di controllo.
Fare riferimento ai singoli manuali d'uso per una descrizione completa delle caratteristiche degli apparecchi.

Installazione

La fase di installazione deve essere effettuata solo da personale tecnico qualificato.
Le seguenti procedure sono da effettuare in assenza di alimentazione, se non diversamente indicato.

Apertura dell'imballaggio

Se l'imballo non presenta evidenti difetti (dovuti a cadute o abrasioni anomale), procedere al controllo del materiale in
esso contenuto, secondo la lista fornita al paragrafo Contenuto dell'imballo al capitolo Introduzione.
I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli
secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

Controllo della marcatura

Prima di procedere con l'installazione controllare se il materiale fornito corrisponde alle specifiche richieste,
esaminando le etichette di marcatura, secondo quanto descritto al capitolo Descrizione della marcatura.
Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale: l'uso di apparecchi non
idonei può portare a gravi pericoli per la sicurezza del personale e dell'impianto.
=
50mA (inversione di polarità)
Pag. 3 MICRODEC485 9951
