Dip-switch di configurazione
La fase di configurazione del ricevitore consente di predisporlo ad un funzionamento ottimale, in base alle
necessità dell'impianto. La configurazione deve essere fatta solo al momento dell'installazione da parte del tecnico
installatore.
I parametri impostati in fase di configurazione sono:
• Numero di identificazione del ricevitore
• Velocità di comunicazione (baudrate)
• Inserimento resistenza di terminazione per seriale RS485

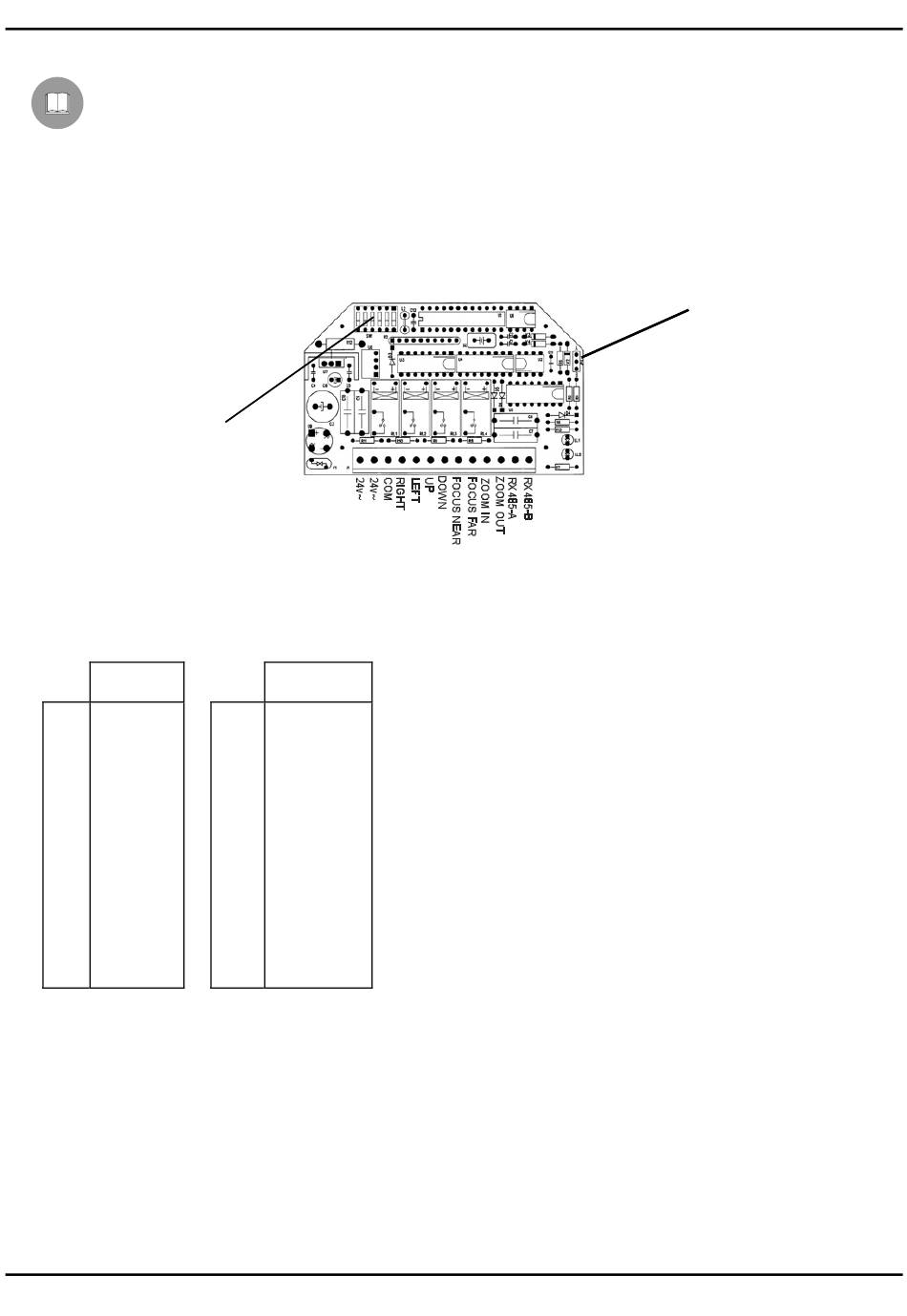

Dip-switch di
configurazione
Impostazione del numero di identificazione del ricevitore
- assicurarsi che non sia presente l'alimentazione
- configurare il dip-switch SW1 secondo la tabella seguente:
DIP-SWITCH
12345
01
+----
02
-+---
03
++---
04
--+--
05
+-+--
06
-++--
07
+++--
08
---+-
09
+--+-
10
-+-+-
11
++-+-
12
--++-
13
+-++-
14
-+++-
15
++++-
16
----+
Impostazione della velocità di comunicazione
- assicurarsi che non sia presente l'alimentazione
- configurare il dip switch SW1 secondo lo schema seguente:
dip swich 6: OFF 9600 baud
ON
1200 baud
Inserimento resistenza di terminazione per seriale RS485
-
nel caso in cui il ricevitore sia posto al termine della linea seriale in RS485 il jumper JP1 deve essere in posizione
A (resistenza di terminazione inserita)
nel caso in cui il ricevitore non sia posto al termine della linea seriale RS485 il jumper JP1 deve essere in
-
posizione B (resistenza di terminazione non inserita).
DIP-SWITCH
12345
17
+---+
18
-+--+
19
++--+
20
--+-+
21
+-+-+
22
-++-+
23
+++-+
24
---++
25
+--++
26
-+-++
27
++-++
28
--+++
29
+-+++
30
-++++
31
+++++
32
-----
Pag. 4
Jumper JP1
MICRODEC485 9951
