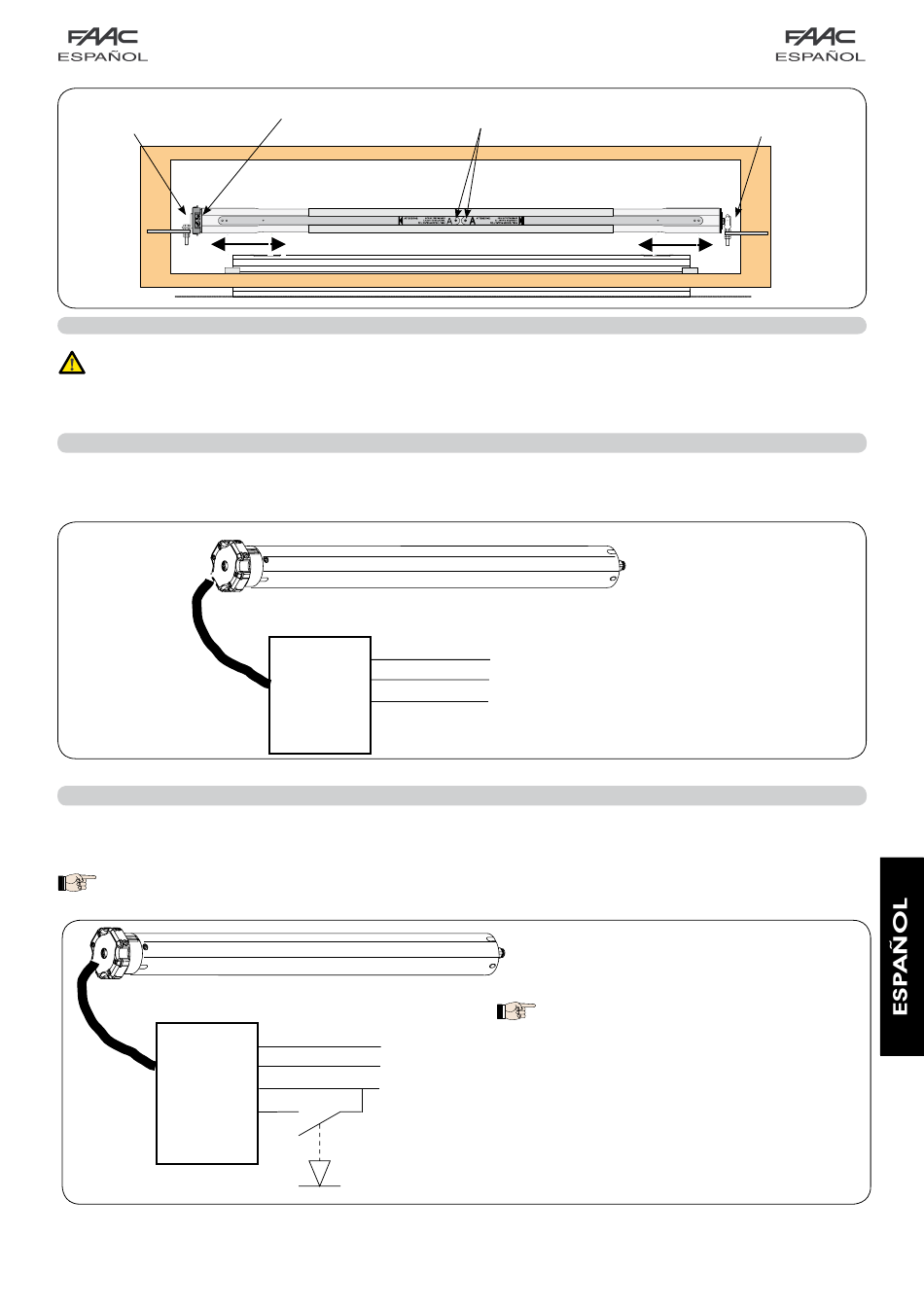

FAAC KIT T-MODE Bedienungsanleitung Seite 53

Soporte motor (A)
7
ADVERTENCIAS: 1) Antes de efectuar cualquier intervención en el equipo, quite la alimentación eléctrica.
2) La red de alimentación de la automación debe estar dotada de un interruptor omnipolar
con una distancia de apertura de los contactos igual o superior a 3mm.
7.1 CONEXIÓN ESTÁNDAR
Conecte el hilo azul y el hilo marrón a la línea de alimentación y el hilo amarillo-verde a tierra. En esta configuración el hilo negro
no debe conectarse (véase fig.17)
7.2 CONEXIÓN DE UN PULSADOR CON LÓGICA PASO-PASO (opcional)
El motor también puede dirigirse, además de con un telemando, a través de un pulsador con lógica "paso-paso".
Conecte el pulsador a los hilos marrón y negro(o rojo) del motor, siguiendo el esquema de la figura 17.
NOTA : El pulsador no se incluye en el kit.
Amarillo-verde
Azul
Marrón
Negro o
rohjo
Tornillos de regulación
del final de carrera (B)
CONEXIONES ELÉCTRICAS
Amarillo-verde
Azul
Marrón
Negro
Tierra
Neutro
Fase
Pulsador
Orificios de guía en las pletinas (D)
Tierra
Neutro
220 V
Fase
NOTA: El pulsador tiene una lógica "paso-paso",
cada vez que se presiona la tecla manda un
impulso al motor (EJEMPLO: PRIMER IMPULSO
SUBIDA-SEGUNDO IMPULSO STOP-TERCER IMPULSO
BAJADA-etc.). Si después de un mando de bajada
220 V ~
o subida no se dan otros impulsos, el motor
permanece activo hasta el final de carrera
correspondiente.
8
Soporte tapa (C)
~
Fig. 16
Fig. 17
Fig. 18
