KIT T-MODE
TMK 28 R 433 Mhz
TMK 56 R 433 Mhz
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FAAC KIT T-MODE

Inhaltszusammenfassung für FAAC KIT T-MODE

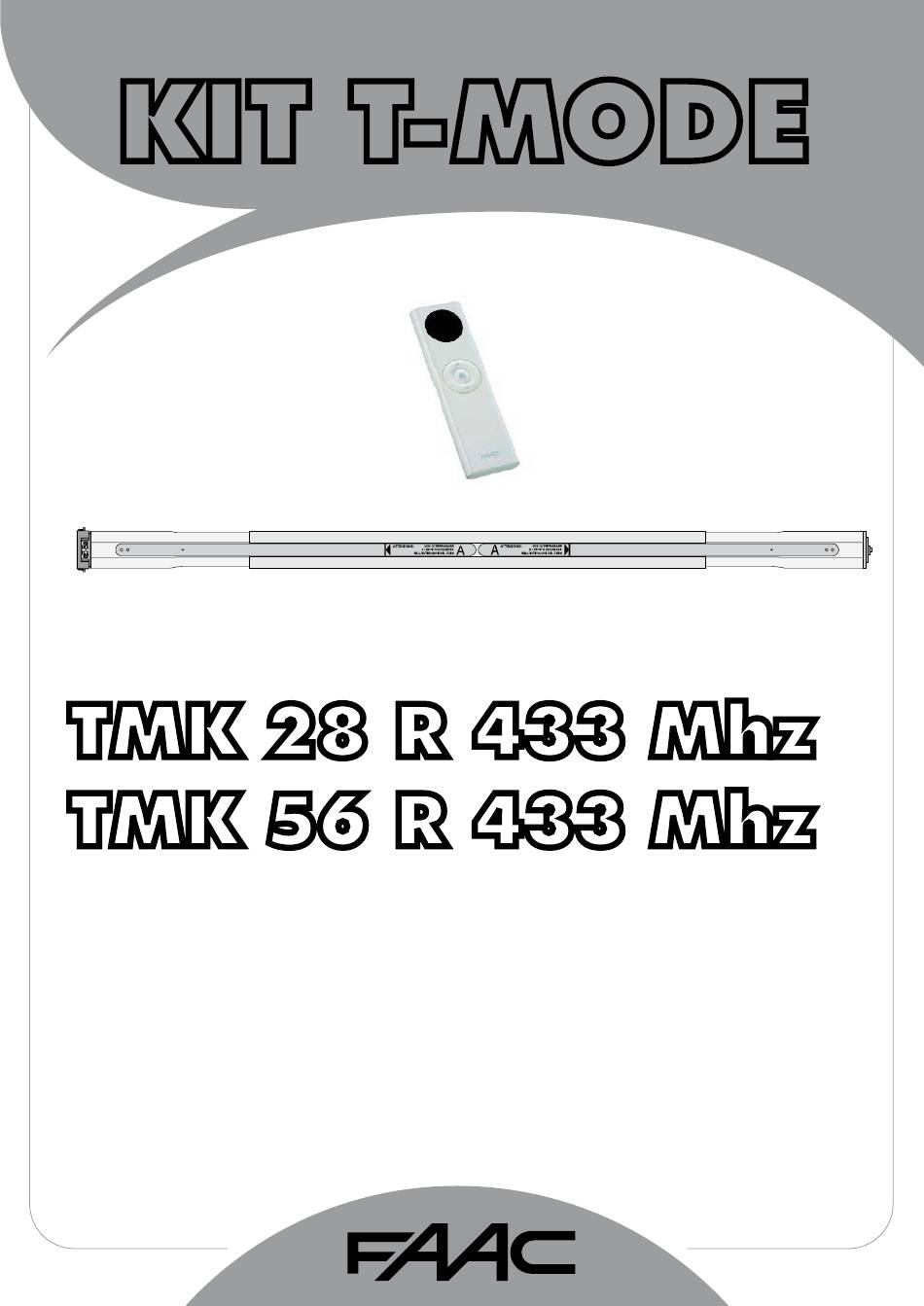

  • Seite 1 KIT T-MODE TMK 28 R 433 Mhz TMK 56 R 433 Mhz...

  • Seite 35: Konformitätserklärung

    Sicherheit verantwortlichen Person Gefahrenquelle darstellen. entsprechend geschult bzw. kontrolliert, oder sie wurden über Die Firma FAAC lehnt jede Haftung für Schäden ab, die durch den Einsatz des Gerätes aufgeklärt. unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch Kinder nie unbewacht lassen, um zu vermeiden, dass sie mit der Automation verursacht werden.

  • Seite 36: Bausatz Elektrische Teleskopwelle Mit Funksteuerung T-Mode

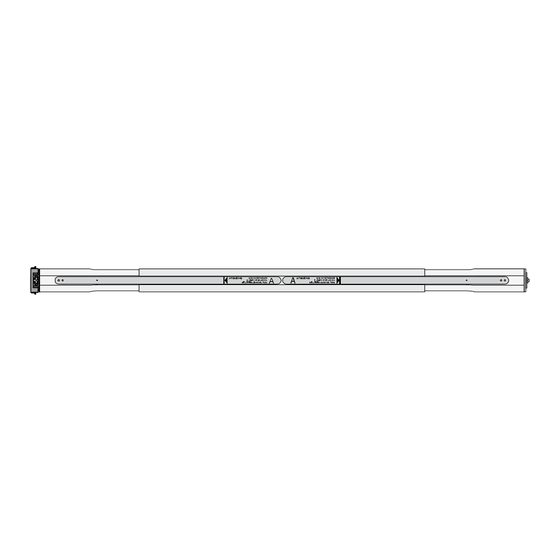

    BAUSATZ ELEKTRISCHE TELESKOPWELLE MIT FUNKSTEUERUNG T-MODE 433Mhz BESCHREIBUNG UND TECHNISCHE DATEN / AUSWECHSELN DER BATTERIE 1.1 KOMPONENTEN BAUSATZ T-MODE FAAC T-MODE Motorhülse mit integriertem Funkempfänger (Stückz.: 1) Abb.1 Hülse für Haube (Stückz.: 1) Feststehende Welle (Stückz.: 1) Sender mit Halterung 433 Mhz (Stückz.: 1) Haube (Stückz.: 1)

  • Seite 37: Einsatzgrenzen

    1.2 EINSATZGRENZEN MOD. RADIO TMK 28 R TMK 56 R 740mm max 56 kg max 28 kg 1740 mm ACHTUNG: DIE EINSATZGRENZEN DÜRFEN NICHT ÜBERSCHRITTEN WERDEN 1.3 AUSWAHL DES MODELLS (TMK 28 R ODER TMK 56 R) ROLLPANZER AUS KUNSTSTOFF/ALUMINIUM ROLLPANZER AUS HOLZ, EISEN, STRANGGEPRESSTEM ALUMINIUM 70-90 cm 90-110 cm...

  • Seite 38: Rollkasten Mit Eingemauerten Bügeln Oder Klammern

    ERSETZEN DER BESTEHENDEN WICKELWELLE 2.1 ROLLKASTEN MIT EINGEMAUERTEN BÜGELN ODER KLAMMERN Länge LT (Breite zwischen den eingemauerten Bügeln) Riemenscheibe (C) Fig.5 Bänder (B) Einzumauernde Riemen (A) Halterung für Bügel Riemenscheibe (D) Abb.3 Abb.4 ANMERKUNG: DIE LÄNGE „LT“ MUSS ZWISCHEN DEN BEIDEN ABSTÄNDEN DER BOHRUNGEN DER EINGEMAUERTEN BÜGEL GEMESSEN WERDEN Den Rollpanzer vollkommen absenken.

  • Seite 39: Breite Lt Zwischen 78 Und 100Cm

    MONTAGE DER TELESKOP-WELLE HINWEISE: 1) DER BAUSATZ FÜR DIE TELESKOP-WELLE T-MODE MUSS JE NACH LÄNGE „LT“ (ABB.3 ODER 5) ZUSAMMENGEBAUT WERDEN. 2) DIE LÄNGE „LT“ ÜBERSCHREITET DAS MASS DER ZU MONTIERENDEN TELESKOP-WELLE UM ETWA 4 - 6 cm. 3) DIE OBERHALB VON MOTORHÜLSE UND HAUBE (ABB.1, BEZ. ) MONTIERTEN PLATTEN (ABB.7, BEZ.A) MÜSSEN WÄHREND DER MONTAGE DER ELEKTROWELLE AUF DER AUSSENSEITE DER FESTSTEHENDEN WELLE LAUFEN.

  • Seite 40: In Den Kapiteln 3.1 Und 3.2 Beschriebene Montagearbeiten (Abb.8-9)

    3.3 BREITE LT ZWISCHEN 136 und 180 cm Bei Montagen mit einer Länge LT (Abb.3-5) zwischen 180 (max.) und 136 (min.) cm sind die Hülsen von Motor und Haube (Abb.1, Bez. ) sowie die feststehende Welle (Abb.1, Bez. ) zu verwenden. Zum Erzielen des Mindestwerts die beiden Hülsen (Abb.10, Bez.

  • Seite 41: Halterungen Mit Schraubwinkel

    MONTAGE DER IM LIEFERUMFANG DES BAUSATZES ENTHALTENEN HALTERUNGEN 5.1 HALTERUNGEN MIT EINZUMAUERNDEN BÜGELN Die verstellbare Motorhalterung (Bez.A) an der Öffnung des eingemauerten Bügels befestigen (Bez.B), laut Abbildung 13 Die Motorhalterung an den Platten C (Abb.1, Bez. ) mit Hilfe von Bolzen/ Muttern/Unterlegscheiben M5 (Abb.1, Bez.

  • Seite 42: Anschluss Einer Taste Für Die Schrittbetriebsteuerung (Extra)

    Einstellschraube Endschalter (B) Motorhalterung (A) Führungsöffnungen auf den Platten (D) Halterung der Haube (C) Abb. 16 ELEKTRISCHE ANSCHLÜSSE HINWEISE: 1) Vor Arbeiten an der Anlage die Stromzufuhr unterbrechen. 2) Einen Sicherungsautomaten mit allpoliger Unterbrechung und Öffnungsabstand der Kontakte mindestens 3mm im Versorgungsnetz der Automation einbauen 7.1 STANDARDANSCHLUSS Den blauen und den braunen Draht an die Versorgungsleitung und den gelbgrünen Draht an die Erde anschließen.

  • Seite 43: Einspeicherung Des Ersten Senders

    VERWENDUNG DER SENDER 8.1 EINSPEICHERUNG DES ERSTEN SENDERS Tragbare Fernbedienung EINFAHREN STOPP / AUSFAHREN PROGRAMMIERTASTE Wandmontierte Fernbedienung Abb.19 IM MOTOR INTEGRIERTEN EMPFÄNGER KÖNNEN MAXIMAL 20 FUNKVORRICHTUNGEN EINGESPEICHERT WERDEN (WANDMONTIERTE FERNBEDIENUNGEN, FUNK-WINDMESSER USW.). DIE EINSPEICHERUNG KANN BEI JEDEM MOTORZUSTAND ERFOLGEN. Je nach Konfiguration der Installation (Abb. 20) sind die in MOTORKOPFSEITE den nachfolgenden Abschnitten aufgeführten Anweisungen TYP 2...
  • Seite 44 BEFESTIGUNG DES ROLLPANZERS AN DER ELEKTROWELLE Für die Befestigung des Rollpanzers an der Elektrowelle sind die Bänder (Abb.1, Bez. ), die Klammern für die Bandbefestigung (Abb.1, Bez. ) sowie eventuell die Wellenhaken (Abb.1, Bez. ) zu verwenden. ACHTUNG: Für die Montage der Bänder auf keinen Fall Schrauben verwenden – der in der Welle integrierte Motor könnte beschädigt werden.

  • Seite 45: Zusammenhang Zwischen Drehrichtung Der Welle Und Endschalterpfeilen

    EINSTELLUNG DER ENDSCHALTER 10.1 ZUSAMMENHANG ZWISCHEN DREHRICHTUNG DER WELLE UND ENDSCHALTERPFEILEN Drehrichtung der Welle Entsprechender Endschalter Drehrichtung der Welle Entsprechender Endschalter Abb. 23 Einstellschraube Referenzpfeil Endschalter Interner Externer Rollkasten Rollkasten Motorhülse Motorhülse Motorhülse Motorhülse links rechts links rechts Abb. 24 10.2 KONFIGURATION MIT INTERNEM ROLLKASTEN (Abb.24, Bez.A) 10.2.1 MOTOR LINKS ODER RECHTS Einstellung des Endschalters beim Schließen: Die AB-Taste auf der Fernbedienung drücken, mit dem Werkzeug für die...
  • Seite 68 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
