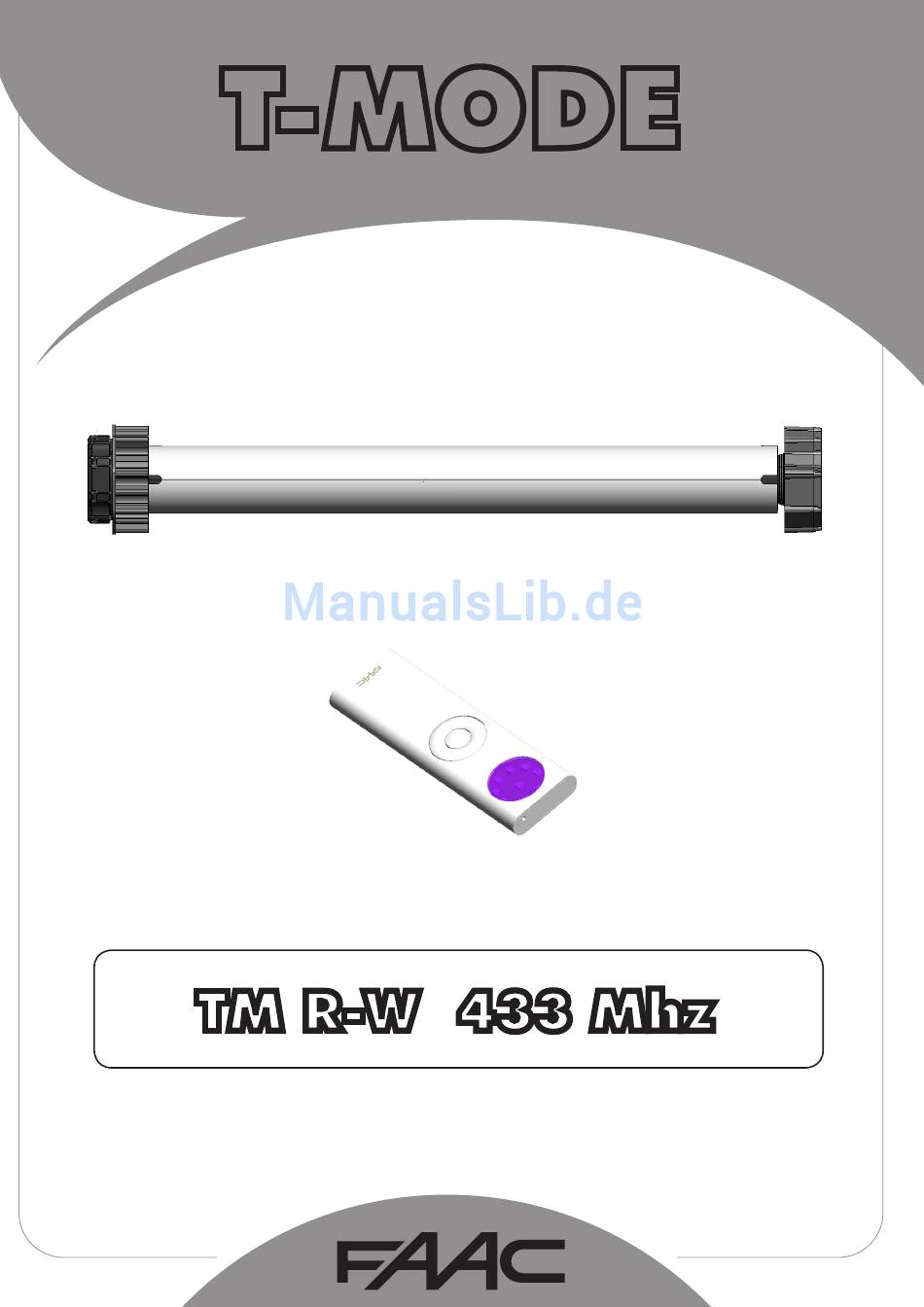

- Seite 1 T-MODE TM R-W 433 Mhz...
-
Seite 2: Konformitätserklärung

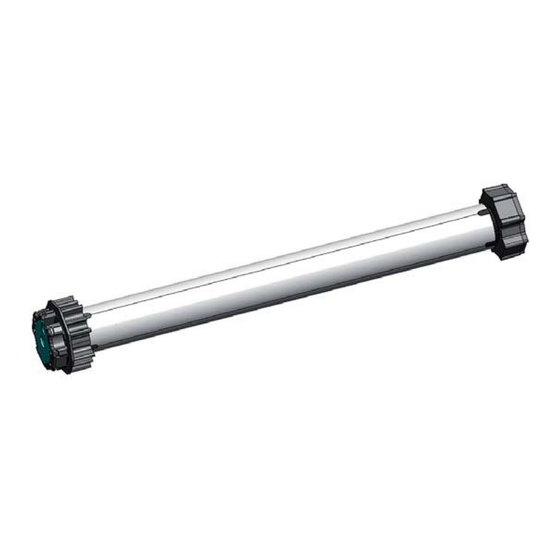

Erfahrung oder Kenntnis von der Anlage haben, es sei denn, die Unversehrtheit des Produktes beeinträchtigen und/oder eine sie wurden von einer für die Sicherheit verantwortlichen Person Gefahrenquelle darstellen. entsprechend geschult bzw. kontrolliert, oder sie wurden über Die Firma FAAC lehnt jede Haftung für Schäden ab, die durch den Einsatz des Gerätes aufgeklärt. unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch 18. Kinder nie unbewacht lassen, um zu vermeiden, dass sie mit der Automation verursacht werden. dem Gerät spielen. Vor der Ausführung jeglicher Eingriffe auf der Anlage ist die 19. Bei einer Installierung im Außenbereich, muss ein mit H05RR-F... - Seite 3 T-MODE-ROHRMOTOREN RADIO , WIND 433MHz BESCHREIBUNG a Rohrmotor b Beispiel für Radadapter. (Zubehör) c Beispiel für Kranzadapter. (Zubehör) d Ringmutter Endschalter e Beispiel für Motorhalterung (Zubehör) Abb. 1 TECHNISCHE EIGENSCHAFTEN DREH- MAX. MAX. MOTOR- MODELL FREQUENZ EINSATZHÄU- EIN- SCHWIN- SPANNUNG LEISTUNG STROMVER- DREHUNGEN DURCH- LÄNGE “L” MIT T-MODE (Hz) SCHUTZINDEX MENT FIGKEIT SATZZEIT DIGKEIT BRAUCH (A)
-
Seite 4: Montage Des Rohrmotors
1) Die Position A am Rohrmotor gemäß der Beschreibung MONTAGE in Abb. 3 Bez. a messen. 3.1 ZUSAMMENBAUEN DES ROHRMOTORS 2) Mit einem Bohrer Ø 3 mm am zuvor am Rohrmotor (Abb. 1) Den Kranzadapter (Abb. 2, Bez. a) in den Rohrmotor 3, Bez. a) gemessenen Abstand A an der Rolle (Abb. 3, einsetzen, bis dieser komplett in der Führung in der Bez. b) ein Loch bohren. Endschalterringmutter ist. 3) Den zusammengebauten Rohrmotor von der anderen 2) Den Radadapter (Abb. 2, Bez. b) in die Motorwelle einsetzen. Seite der Haube in die Rolle einsetzen, bis der Kranzadapter 3) Den Adapter mit der mitgelieferten Arretiervorrichtung komplett in der Rolle ist (Abb. 4, Bez.a). -
Seite 5: Über Fernbedienung Und Windmesser Gesteuerte
3.3 ELEKTRISCHE ANSCHLÜSSE 3.3.1 FUNK-VERSION 3.3.2 WIND-VERSION Der Rohrmotor der Baureihe W kann sowohl über Der Rohrmotor der Baureihe R kann sowohl über Fernbedienung als auch über eine Taste mit Schrittsteuerung Fernbedienung als auch über eine Taste mit Schrittsteuerung bedient werden. Der Motor kann zudem an einen bedient werden. Windsensor (Windmesser) angeschlossen werden, der das Einfahren von Rollladen/Markise steuert, sobald der Wind eine Geschwindigkeit von über 20 km/h erreicht. WENN DER WINDMESSER AUSLÖST, ENTSPRICHT DIE DREHRICHTUNG DES MOTORS DER ÜBER GELBGRÜN DIE TASTE A EINFAHREN DER FERNBEDIENUNG... - Seite 6 4 EINSPEICHERUNG DER ERSTEN FUNKSTEUERUNG 433Mhz Tragbare Fernbedienung EINFAHREN RÜCKANSICHT STOPP AUSFAHREN Ä N D E R N D E S FUNKKANALS PROGRAMMIERTASTE SONNENSENSOR Wandmontierte Fernbedienung Abb.8 IM MOTOR INTEGRIERTEN EMPFÄNGER KÖNNEN MAXIMAL 20 FUNKVORRICHTUNGEN EINGESPEICHERT WERDEN (WANDMONTIERTE FERNBEDIENUNGEN, FUNK-WINDMESSER USW.). DIE EINSPEICHERUNG KANN BEI JEDEM MOTORZUSTAND ERFOLGEN. Je nach Konfiguration der Installation (Abb.
-
Seite 7: Bereits Eingespeicherte Fernbedienung
HINZUFÜGEN VON WEITEREN FERNBEDIENUNGEN 433Mhz 1) Den Motor mit Strom versorgen. 2) Auf einer bereits eingespeicherten Fernbedienung die Taste PROGRAMMIERUNG für 2 Sekunden und innerhalb von 5 Sekunden die Taste STOPP drücken. 3) Auf der einzuspeichernden Fernbedienung innerhalb von 5 Sekunden STOPP drücken. 4) Zur Bestätigung der erfolgten Einspeicherung fährt der Motor zwei kurze Bewegungen in beide Richtungen. BEREITS EINGESPEICHERTE FERNBEDIENUNG 2 Sekunden 2 Sekunden INNERHALB VON 5 SEKUNDEN EINZUSPEICHERNDE FERNBEDIENUNG LÖSCHEN DER FUNKSTEUERUNGEN LÖSCHEN EINER EINZELNEN FERNBEDIENUNG 1) Die Programmiertaste zweimal für zwei Sekunden drücken. 2) Innerhalb von 10 Sekunden die Taste STOPP für 2 Sekunden drücken. 3) Der Motor bewegt sich kurz in beide Richtungen, wodurch bestätigt wird, dass die Fernbedienung gelöscht wurde. Jeder Tastendruck 2 Sekunden INNERHALB 2 Sekunden VON 10 SEKUNDEN... - Seite 8 VOLLSTÄNDIGES LÖSCHEN DES EMPFÄNGERS 1) Die Stromzufuhr zum Motor unterbrechen, 10 Sekunden lang abwarten und den ROTEN (oder schwarzen) Draht mit dem braunen Draht verbinden. (Wenn eine Taste für den Schrittbetrieb zur Verfügung steht, einfach diese drücken, ohne die Verbindung herzustellen) 2) Den Motor nach zirka 10 Sekunden wieder mit Strom versorgen. Dieser bewegt sich für 1 Sekunde in beide Richtungen und bestätigt damit, dass der Speicher vollständig gelöscht wurde. 3) Die Stromzufuhr zum Motor erneut unterbrechen. Den schwarzen und den braunen Draht abklemmen. (Bei Taste mit Schrittsteuerung die Taste loslassen) 230 V ~ drücken BRAUN ROT (oder schwarz)
- Seite 9 EINSTELLEN DER ENDSCHALTER 9.1 ZUSAMMENHANG ZWISCHEN DREHRICHTUNG DER ROLLE UND PFEILE DER ENDSCHALTER Drehrichtung Drehrichtung Welle Welle Entsprechender Entsprechender Endschalter Endschalter Abb.10 Zur leichteren Erkennung der Schrauben zur Endanschlageinstellung wird je nach Einbauseite des Motors (rechts oder links) und Konfiguration des Rollkastens (innen oder außen) auf die Abbildungen 8 -9 verwiesen. 9.2 EINSTELLUNG DER ENDSCHALTER BEIM AUSFAHREN ENTSPRECHENDER ENDSCHALTER ENTSPRECHENDER ENDSCHALTER...
