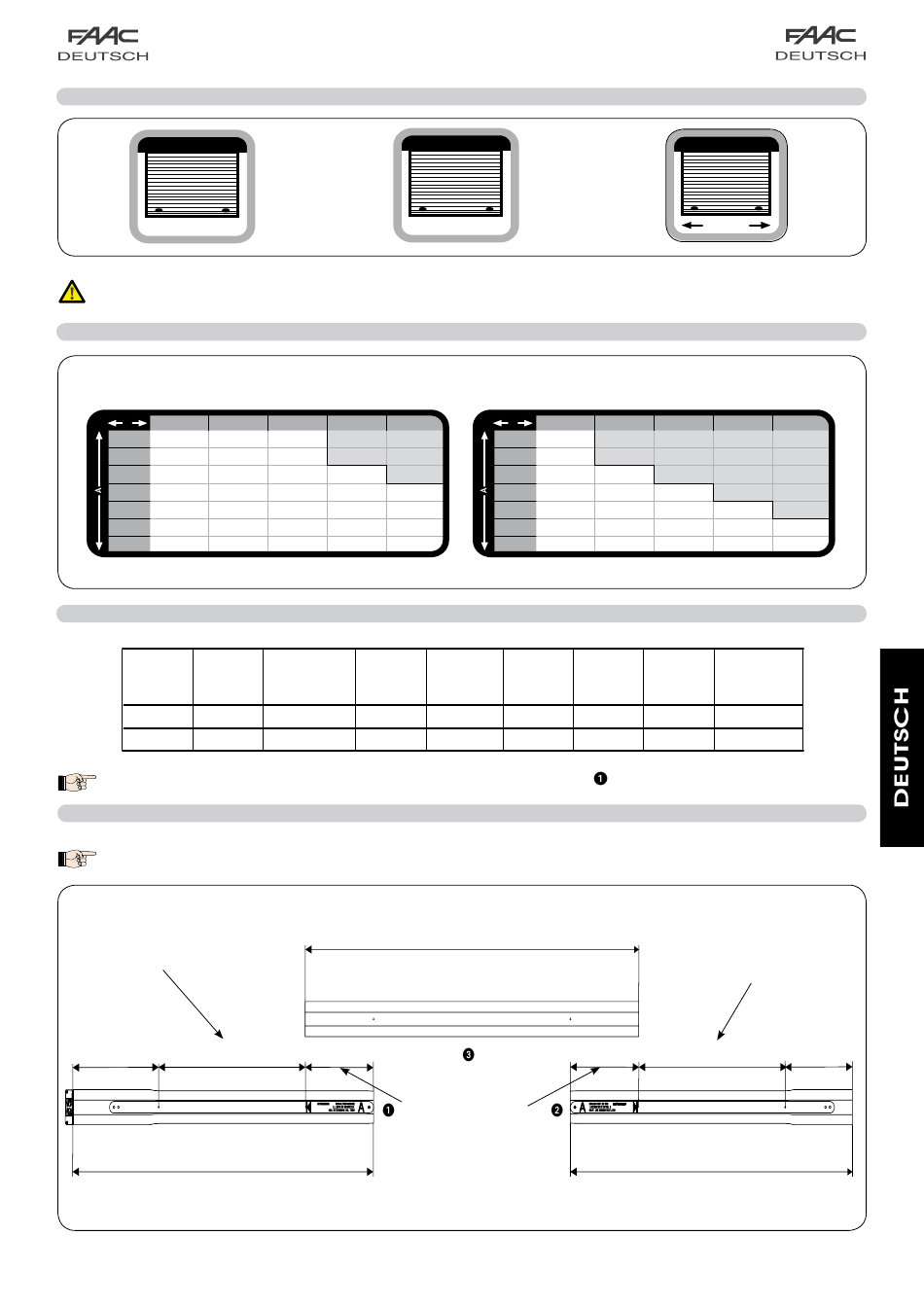

Einsatzgrenzen; Auswahl Des Modells (Tmk 28 R Oder Tmk 56 R); Technische Daten Des Rohrmotors Mit Integriertem Funkempfänger; Abmessungen - FAAC KIT T-MODE Bedienungsanleitung

1.2 EINSATZGRENZEN

TMK 28 R
max 28 kg
ACHTUNG: DIE EINSATZGRENZEN DÜRFEN NICHT ÜBERSCHRITTEN WERDEN

1.3 AUSWAHL DES MODELLS (TMK 28 R ODER TMK 56 R)

ROLLPANZER AUS KUNSTSTOFF/ALUMINIUM
70-90 cm 90-110 cm
L
270 cm
250 cm
230 cm
TMK28
210 cm
190 cm
170 cm
150 cm
1.4 TECHNISCHE DATEN DES ROHRMOTORS MIT INTEGRIERTEM FUNKEMPFÄNGER
TYP
DREHMOMENT
(Nm)
TM R28 R 15
TM R56 R 30
ANMERKUNG: Der Rohrmotor befindet sich in der Motorhülse (Abb.1, Bez. )

1.5 ABMESSUNGEN

ANMERKUNG: Alle Maße sind in cm angegeben
Arbeitsbereich für das Gleiten
der feststehenden Welle
19 33
67
TMK 56 R
max 56 kg
110-130 cm 130-150 cm 150-170 cm
TMK56
R
ANGEHOBENES DREHZAHL FREQUENZ
GEWICHT (UpM)
(Kg)
28 17
56 17
15
Mindestlänge für
den Einsatz der
feststehenden Welle
ROLLPANZER AUS HOLZ, EISEN, STRANGGEPRESSTEM ALUMINIUM
70-90 cm 90-110 cm
L
270 cm
250 cm
230 cm
210 cm
TMK28
190 cm
170 cm
150 cm
SPANNUNG LEISTUNG
(Hz) (V ~) (W)
50 230 200
50 230 285
75
15
3
MOD. RADIO
740mm
1740 mm
110-130 cm 130-150 cm 150-170 cm
TMK56 R
R
SCHUTZART
STROMSTÄRKE
(A) (IP)
0,8 44
1,3 44
Arbeitsbereich für das Gleiten
der feststehenden Welle
15
33
63
Abb.2
