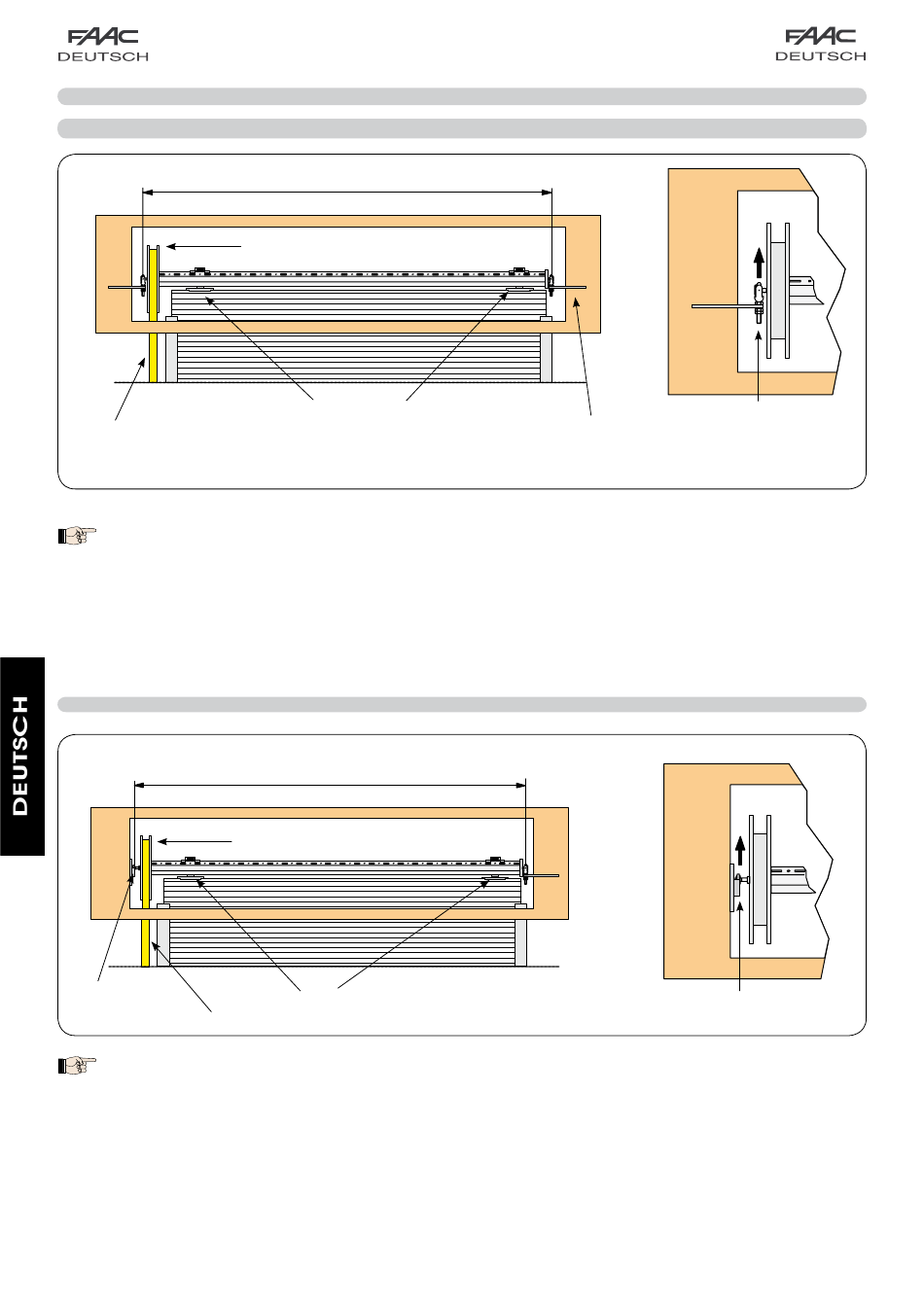

2.1 ROLLKASTEN MIT EINGEMAUERTEN BÜGELN ODER KLAMMERN
Länge LT (Breite zwischen den eingemauerten Bügeln)
Riemen (A)
ANMERKUNG: DIE LÄNGE „LT" MUSS ZWISCHEN DEN BEIDEN ABSTÄNDEN DER BOHRUNGEN DER EINGEMAUERTEN BÜGEL
GEMESSEN WERDEN
1. Den Rollpanzer vollkommen absenken.
2. Den Riemen (Abb.3, Bez.A) aus der Riemenscheibe (Abb.3, Bez.C) herausnehmen und die Bänder (Abb.3, Bez.B) aus der
bestehenden Welle lösen.
3. Die Riemenscheibenhalterung aus der Klammer (Abb.4, Bez.D) nehmen
4. Die Welle aus dem Rollkasten herausziehen.

2.2 ROLLKASTEN MIT ANGESCHRAUBTEN HALTERUNGEN

Länge LT (Breite zwischen den angeschraubten Halterungen)
Anzuschraubende
Halterung (D)
Riemen (A)
ANMERKUNG: DIE LÄNGE „LT" MUSS ZWISCHEN DEN BEIDEN ABSTÄNDEN DER BOHRUNGEN DER ANZUSCHRAUBENDEN
HALTERUNGEN GEMESSEN WERDEN
1. Den Rollpanzer vollkommen absenken.
2. Den Riemen (Abb.5, Bez.A) aus der Riemenscheibe (Abb.5, Bez.C) herausnehmen und die Bänder (Abb.5, Bez.B) aus der
bestehenden Welle lösen.
3. Die Welle heben, aus der Halterung lösen und anschrauben (Abb.6, Bez.D).
4. Die Welle aus dem Rollkasten herausziehen
ERSETZEN DER BESTEHENDEN WICKELWELLE
Riemenscheibe (C)
Bänder (B)
Riemenscheibe (C)
Bänder (B)
Einzumauernde
Bügel
Abb.3
Abb. 5
4
Fig.5
Halterung für
Riemenscheibe (D)
Abb.4
Anzuschraubende Halterung (D)
Abb. 6
