10

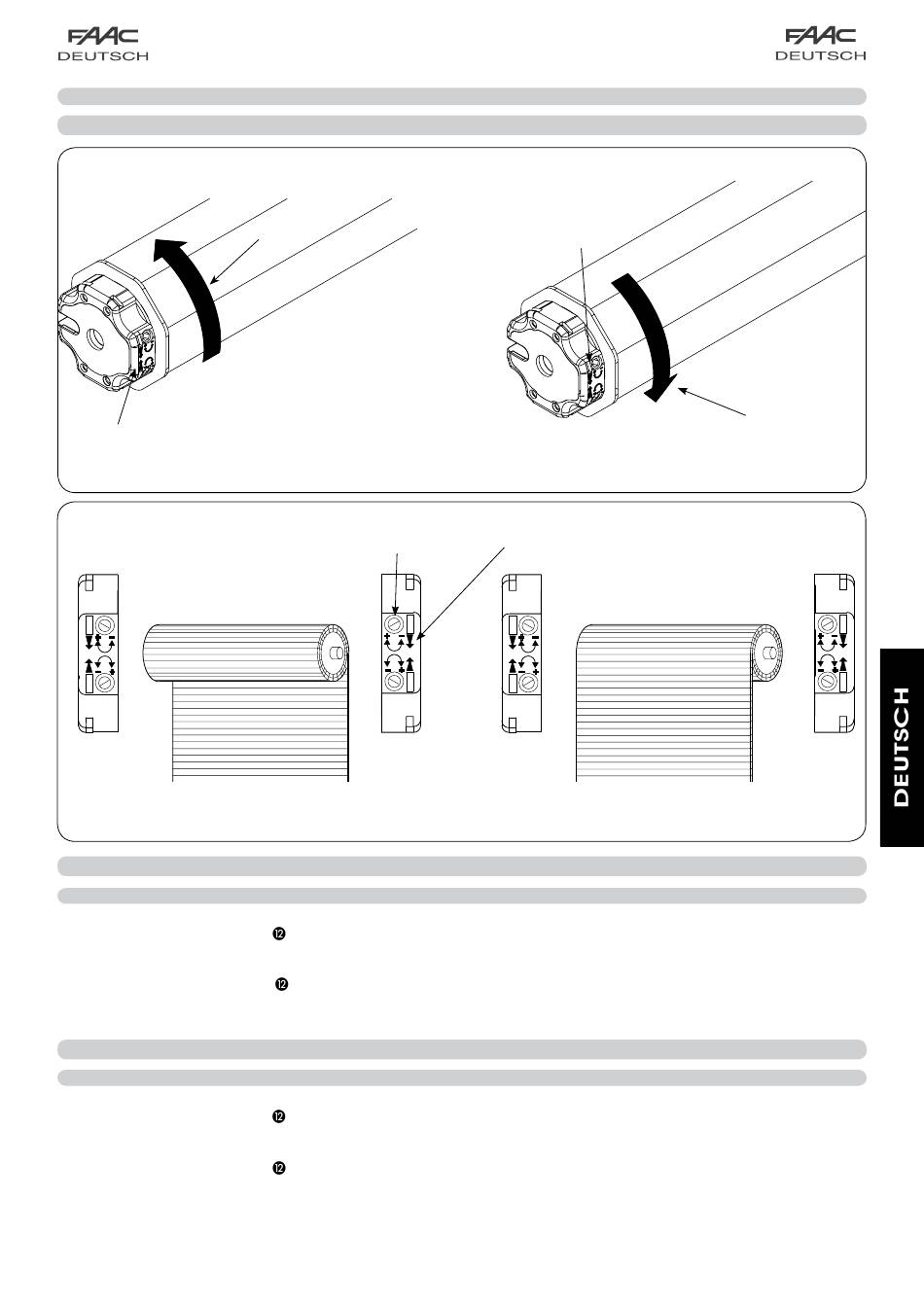

10.1 ZUSAMMENHANG ZWISCHEN DREHRICHTUNG DER WELLE UND ENDSCHALTERPFEILEN

Drehrichtung
Entsprechender
Endschalter
Interner
Rollkasten
Motorhülse
links

10.2 KONFIGURATION MIT INTERNEM ROLLKASTEN (Abb.24, Bez.A)

10.2.1 MOTOR LINKS ODER RECHTS

Einstellung des Endschalters beim Schließen: Die AB-Taste auf der Fernbedienung drücken, mit dem Werkzeug für die
Endschaltereinstellung (Abb.1, Bez. ) die entsprechende Einstellschraube am Pfeil nach oben drehen: zur Erhöhung des Hubwegs
des Rollpanzers im Uhrzeigersinn, gegen den Uhrzeigersinn zur Verminderung des Hubwegs.
Einstellung des Endschalters beim Öffnen: Die AUF-Taste auf der Fernbedienung drücken, mit dem Werkzeug zur
Endschaltereinstellung (Abb.1, Bez.
des Rollpanzers im Uhrzeigersinn, gegen den Uhrzeigersinn zur Verminderung des Hubwegs.
Nach den Einstellungen einen Test für Öffnung/Schließen durchführen, um die korrekte Einstellung der Endschalter zu überprüfen.

10.3 KONFIGURATION MIT EXTERNEM ROLLKASTEN (Abb.24, Bez.B)

10.3.1 MOTOR LINKS ODER RECHTS
Einstellung des Endschalters beim Schließen: Die AB-Taste auf der Fernbedienung drücken, mit dem Werkzeug für die
Endschaltereinstellung (Abb.1, Bez. ) die entsprechende Einstellschraube am Pfeil nach unten drehen: zur Erhöhung des Hubwegs
des Rollpanzers im Uhrzeigersinn, gegen den Uhrzeigersinn zur Verminderung des Hubwegs.
Einstellung des Endschalters beim Öffnen: Die AUF-Taste auf der Fernbedienung drücken, mit dem Werkzeug für die
Endschaltereinstellung (Abb.1, Bez. ) die entsprechende Einstellschraube am Pfeil nach oben drehen: zur Erhöhung des Hubwegs
des Rollpanzers im Uhrzeigersinn, gegen den Uhrzeigersinn zur Verminderung des Hubwegs.
Nach den Einstellungen einen Test für Öffnung/Schließen durchführen, um die korrekte Einstellung der Endschalter zu überprüfen.
EINSTELLUNG DER ENDSCHALTER
der Welle
Einstellschraube
Endschalter
Motorhülse
rechts
A
) die entsprechende Einstellschraube am Pfeil nach unten drehen: zur Erhöhung des Hubwegs
Entsprechender
Endschalter
Referenzpfeil
Rollkasten
Motorhülse
links
11
Drehrichtung
der Welle
Abb. 23
Externer
Motorhülse
B
Abb. 24
rechts
