2

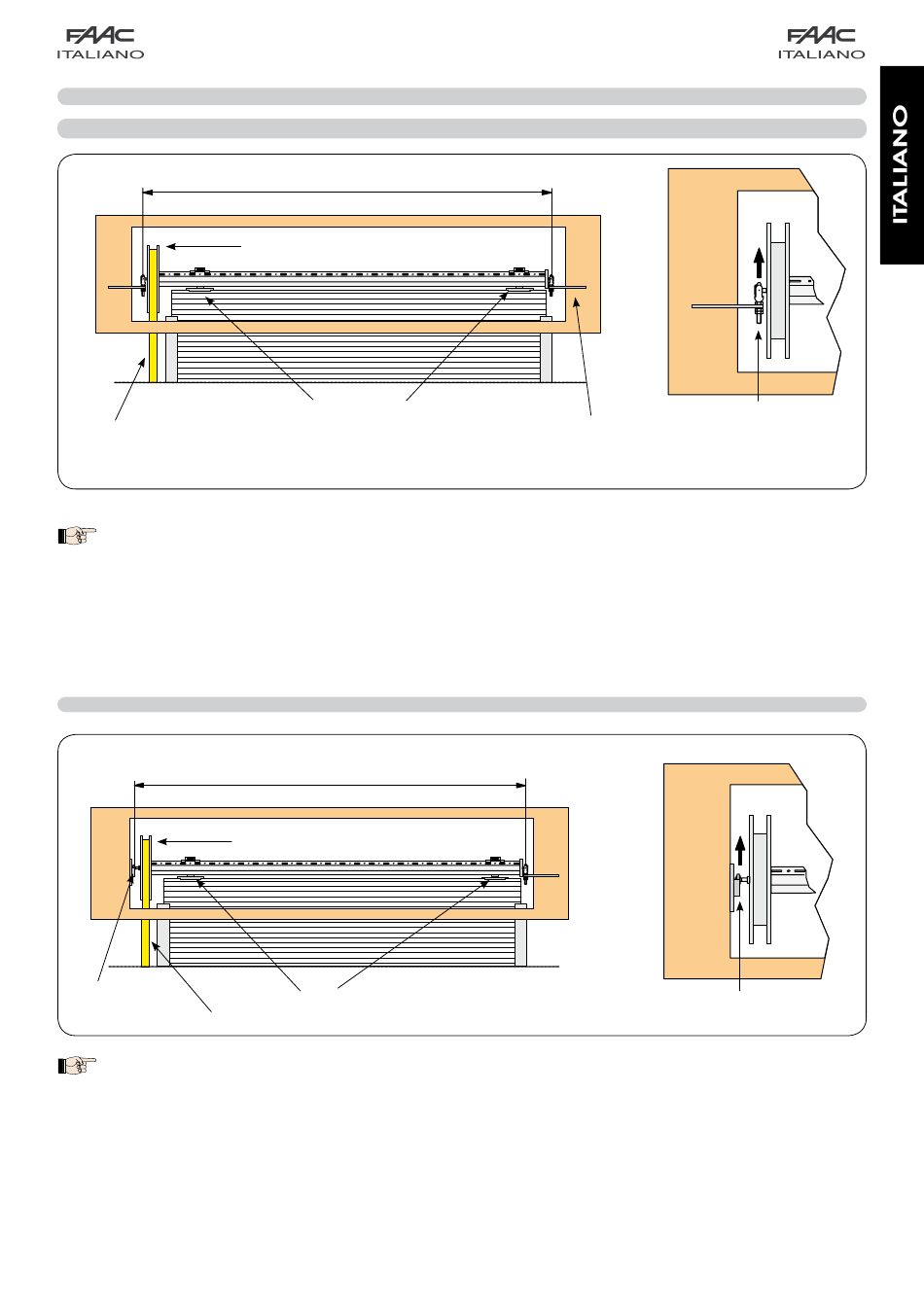

2.1 CASSONETTO CON STAFFE O ZANCHE MURATE
Lunghezza LT (Larghezza tra le staffe murate)
Cinghia (A)
NOTA: LA LUNGHEZZA "LT" DEVE ESSERE MISURATA TRA I DUE INTERASSI DEI FORI DELLE STAFFE MURATE
1. Abbassare totalmente la tapparella.
2. Svincolare la cinghia (fig.3 rif.A) dalla puleggia (fig.3 rif.C) e sganciare i cintini (fig.3 rif.B) dal rullo esistente.
3. Togliere il supporto puleggia dalla zanca (fig.4 rif.D)
4. Sfilare il rullo dal cassonetto.
2.2 CASSONETTO CON SUPPORTI AVVITATI
Lunghezza LT (Larghezza tra i supporti avvitati)
Supporto ad
avvitare (D)
Cinghia (A)
NOTA: LA LUNGHEZZA "LT" DEVE ESSERE MISURATA TRA I DUE INTERASSI DEI SUPPORTI AD AVVITARE
1. Abbassare totalmente la tapparella.
2. Svincolare la cinghia (fig.5 rif.A) dalla puleggia (fig.5 rif.C) e sganciare i cintini (fig.5 rif.B) dal rullo esistente.
3. Alzare il rullo, svincolandolo dal supporto ad avvitare (fig.6 rif.D).
4. Sfilare il rullo dal cassonetto
SOSTITUZIONE DEL RULLO DI AVVOLGIMENTO ESISTENTE
Puleggia (C)
Cintini (B)
Puleggia (C)
Cintini (B)
Staffe a
murare
Fig.3
Fig. 5
4
Fig.5
Supporto
puleggia (D)
Fig.4
Supporto ad avvitare (D)
Fig. 6
