6HLWH
&RGLHUXQJ

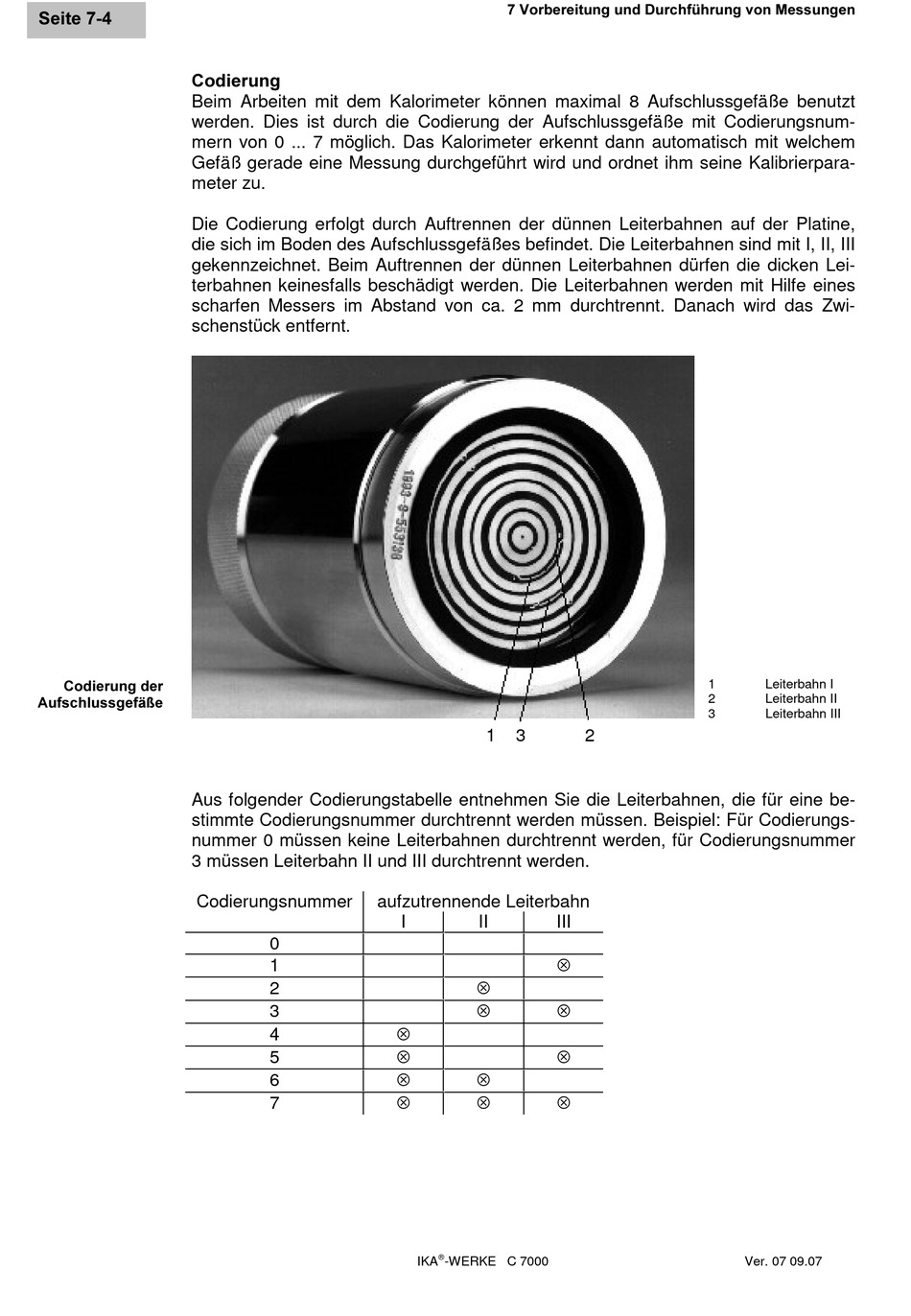

Beim Arbeiten mit dem Kalorimeter k nnen maximal 8 Aufschlussgefäße benutzt
werden. Dies ist durch die Codierung der Aufschlussgefäße mit Codierungsnum-
mern von 0 ... 7 m glich. Das Kalorimeter erkennt dann automatisch mit welchem
Gefäß gerade eine Messung durchgeführt wird und ordnet ihm seine Kalibrierpara-
meter zu.
Die Codierung erfolgt durch Auftrennen der dünnen Leiterbahnen auf der Platine,
die sich im Boden des Aufschlussgefäßes befindet. Die Leiterbahnen sind mit I, II, III
gekennzeichnet. Beim Auftrennen der dünnen Leiterbahnen dürfen die dicken Lei-
terbahnen keinesfalls beschädigt werden. Die Leiterbahnen werden mit Hilfe eines
scharfen Messers im Abstand von ca. 2 mm durchtrennt. Danach wird das Zwi-
schenstück entfernt.
&RGLHUXQJ GHU
$XIVFKOXVVJHIl‰H
Aus folgender Codierungstabelle entnehmen Sie die Leiterbahnen, die für eine be-
stimmte Codierungsnummer durchtrennt werden müssen. Beispiel: Für Codierungs-
nummer 0 müssen keine Leiterbahnen durchtrennt werden, für Codierungsnummer
3 müssen Leiterbahn II und III durchtrennt werden.
Codierungsnummer
aufzutrennende Leiterbahn
I
0
1
2
3
⊗
4
⊗
5
⊗
6
⊗
7
IKA
9RUEHUHLWXQJ XQG 'XUFKIKUXQJ YRQ 0HVVXQJHQ
1
3
2
II
III
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
®
-WERKE C 7000
1
Leiterbahn I
2
Leiterbahn II
3
Leiterbahn III
Ver. 07 09.07
