6HLWH
Die Eingabe der Kommandos und Versuchsparameter erfolgt im Dialogbetrieb ber
die Tastatur, eine optische Anzeige erfolgt ber das Display.
Die Eingabe der Parameter erfolgt ber die im beweglichen Bedienteil integrierte
Folientastatur. Als Anzeige dient ein beleuchtetes Display mit zwei Zeilen à 40 Zei-
chen. Der Kontrast des Displays kann ber ein Kontrastregler auf der R ckseite des
Gerätes individuell eingestellt werden.
Während eines Versuches werden alle Phasen des Messablaufes gesteuert und
berwacht. Das Display zeigt dabei die aktuellen Systemzustände und Versuchs-
daten an.
In der Messzelle findet der kalorimetrische Versuch, eine Verbrennung der Brenn-
stoffprobe, unter genau definierten Bedingungen statt. Im Aufschlussgefäß sind da-
bei vier Temperatursensoren untergebracht, welche die Temperatur des Auf-
schlussgefäßes messen.

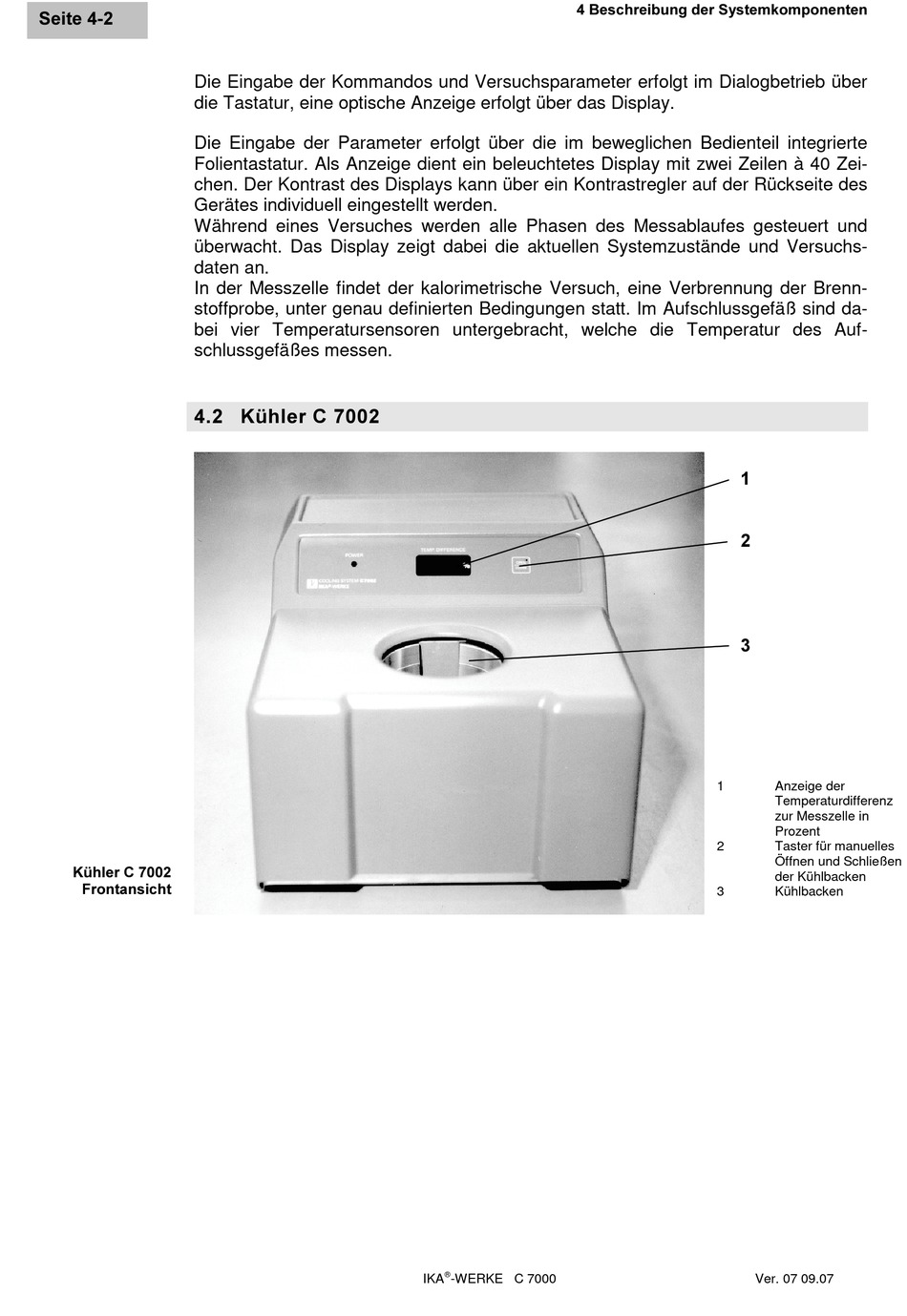

.KOHU &
.KOHU &
)URQWDQVLFKW
%HVFKUHLEXQJ GHU 6\VWHPNRPSRQHQWHQ
®
IKA
-WERKE C 7000
1
Anzeige der
Temperaturdifferenz
zur Messzelle in
Prozent
2
Taster f r manuelles
Öffnen und Schließen
der K hlbacken
3
K hlbacken
Ver. 07 09.07
