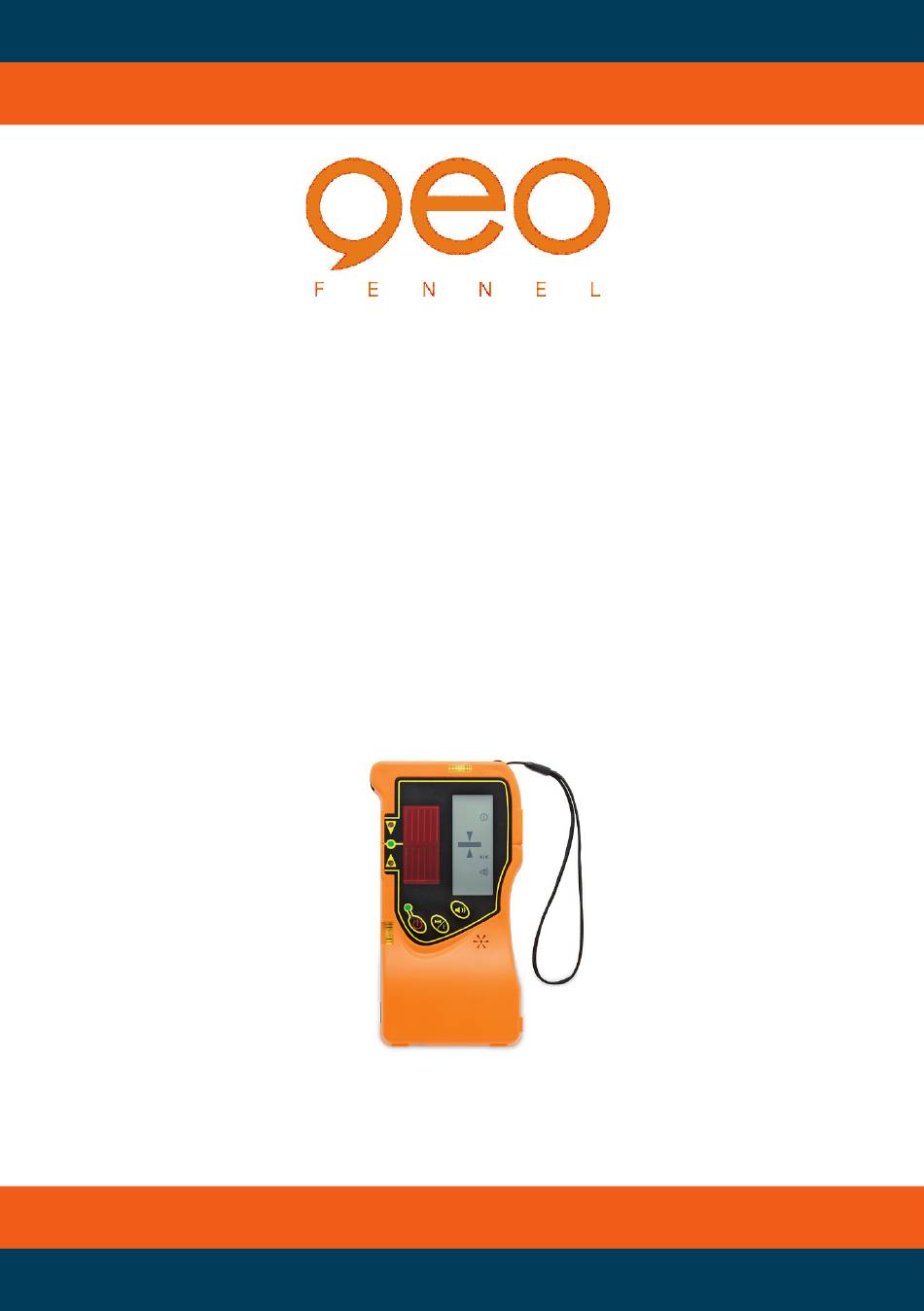

- Seite 1 Bedienungsanleitung Users‘ manual Empfänger für Rotationslaser- und Linienlaser Laser Receiver for Rotating and Line Laser FR 10...
- Seite 2 K OMBI-EMPFÄNGER FR 10 C OMBI-RECEIVER FR 10 m it Halteklammer w ith clamp B EDIENELEMENTE F EATURES 1) L ibelle 2) D isplay 1) B ubble 3) T on an/aus 2) D isplay 4) G enauigkeit fein / normal 3) S ound on / off 5) L ibelle 4) A ccuracy fine / coarse 6) A n-/Aus-Schalter...
- Seite 3 G enauigkeitseinstellung fein / norma A ccuracy fine / coarse D er FR 10 ist für die Rotationsfunktion mit T he FR 10 offers two accuracy steps for rota- z wei Genauigkeitsstufen ausgestattet. Zur t ion mode: fine and coarse. Press key (4) to A uswahl Taste (4) drücken. s witch from fine to coarse. R otationsfunktion - Linienfunktion R otation mode / Line mode M it dem An/Aus-Schalter (6) kann der Emp- B y means of the on / off knob (6) the receiver f änger zwischen Rotations- und Linienfunktion c an be switched from rotation mode to line u mgeschaltet werden. Dazu Schalter lang ge- m ode. For this, press key shortly (long = d rückt halten (kurz = an / aus). o n / off). R ote Lampe = Empfang der Laserlinien R ed lamp = detection of laser lines G rüne Lampe = Empfang des rotierenden G reen lamp = detection of rotation laser L aserstrahls...
- Seite 4 B) M ove receicer up A kustisches Signal: langsamer A coustic signal: long frequent P iepton b eep B) K orrekte Bezugshöhe B) O n level A kustisches Signal: Dauerton A coustic signal: continuous beep g eo-FENNEL GmbH K upferstraße 6 D -34225 Baunatal T el. +49 561 49 21 45 F ax +49 561 49 72 34 T echnische Änderungen vorbehalten. E mail: info@geo-fennel.de A ll instruments subject to technical changes. w ww.geo-fennel.de 01/ 2009...
