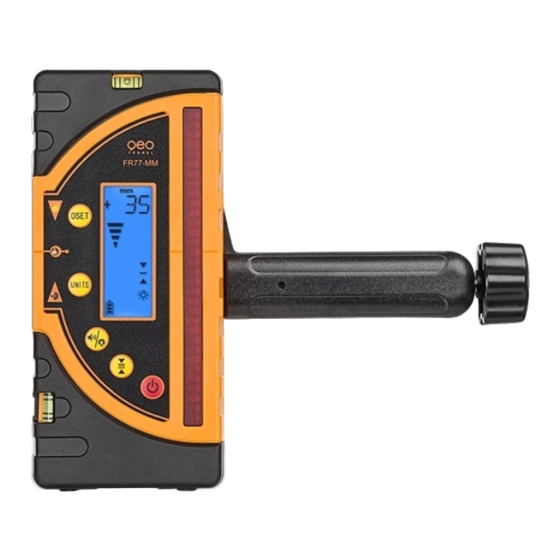

- Seite 1 DE | EN | FR FR 77-MM BEDIENUNGSANLEITUNG USER MANUAL MODE D‘EMPLOI www.geo-fennel.de www.geo-fennel.com www.geo-fennel.fr...
-
Seite 2: Lieferumfang
Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent- gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und qualitätsgeprüft. Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins- besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. -
Seite 3: Eigenschaften
Technische Daten Genauigkeit 3-stufig ± 2 mm / ± 5 mm / ± 9 mm Genauigkeit mm-Anzeige ± 1 mm Arbeitsbereich Klasse 2-Laser 150 m Arbeitsbereich Klasse 3R-Laser 350 m Länge Empfangsfenster 125 mm Länge Empfangsbereich mm-Anzeige 100 mm Offset-Bereich (0SET) / von Basislinie ±... - Seite 4 BEDIENELEMENTE Libelle Empfangsfeld Magnet 0SET-Taste (Offset) LED-Anzeige LCD-Anzeige Ton und Beleuchtung Einheiten umstellen ein / aus EIN-/AUS-Taste Empfangsgenauigkeit wählen Libelle Magnet Lautsprecher Arretierung für Halteklammer Gewinde für Halteklammer LED-Anzeige seitlich Markierung Nullposition LCD-Anzeige Rückseite LED-Anzeige hinten Batteriefachdeckel...
- Seite 5 Anzeige Einheiten Vorzeichen +/- numerische Anzeige 0SET-Anzeige Anzeige Bezugshöhe Anzeige Genauigkeit Anzeige Beleuchtung Batteriezustandsanzeige Anzeige Ton EIN-/AUS-Taste Schaltet den Empfänger EIN /AUS Taste Empfangsgenauigkeit Auswahl der Empfangsgenauigkeit Taste Einheiten Auswahl der Einheiten Taste Ton / Beleuchtung Ein-/Ausschalten von Ton und Beleuchtung 0SET-Taste Setzen der relativen Null-Position...
-
Seite 6: Stromversorgung
Wenn das Gerät längere Zeit nicht benutzt wird, Batterien herausnehmen. Bei nachlassender Leistung Batterien rechtzeitig wechseln. BATTERIEZUSTANDSANZEIGE Das Display des FR 77-MM zeigt vier verschiedene Batteriezustände an. Sind die Batterien leer, schaltet das Gerät automatisch ab. 100 % power 70 % power... -
Seite 7: Bedienung
BEDIENUNG GERÄT EINSCHALTEN EIN/AUS-Taste einmal drücken, um das Gerät einzuschalten. Für ca. 0,5 Sek. leuchten alle Anzeigen auf (Bild links). Danach befindet sich das Gerät im Empfangsmodus (Anzeige siehe Bild rechts). EMPFANGSGENAUIGKEIT EINSTELLEN Gerät einschalten und mit der Taste „Empfangsgenauigkeit“ auswählen: fein, mittel, grob. Jetzt wird im Display das jeweilige Genauigkeitssymbol und der numerische Wert angezeigt. -
Seite 8: Umschalten Der Einheiten
DISPLAYBELEUCHTUNG EIN / AUS Gerät einschalten und zum Ein- oder Ausschalten der Hintergrundbeleuchtung Taste „Ton/Beleuchtung“ gedrückt halten. UMSCHALTEN DER EINHEITEN Gerät einschalten und zum Auswählen der Einheiten Taste „UNITS“ so oft drücken, bis die gewünschte Einheit eingestellt ist. Das Symbol im Display zeigt die jeweilige Einstellung an. Millimeter Zentimeter Inch... -
Seite 9: Laserstrahl Empfangen
LASERSTRAHL EMPFANGEN Gerät einschalten und Einstellungen festlegen (z. B. Empfangsgenauigkeit fein, Ton laut). Zum Empfangen des Laserstrahls den Empfänger langsam auf und ab bewegen. Anzeige 1 Anzeige 2 Anzeige 3 LED „Laserstrahl hoch“ LED „Laserstrahl tief“ LED „0-Position“ leuchtet = leuchtet. -
Seite 10: Relative Null - Position
MM-ANZEIGE Wenn sich die Nullmarkierung des Empfängers z. B. 18 mm unterhalb des Laserstrahls befindet, wird dies durch den genauen Zahlenwert im Display angezeigt (siehe linke Grafik). weitere Beispiele Der Laserstrahl Der Laserstrahl ist Der Laserstrahl ist ist genau auf der 19 mm oberhalb 35 mm unterhalb Nullmarkierung... -
Seite 11: Anwendung
ANWENDUNG Zum Empfangen des Laserstrahls die Libelle zentrieren, um die Genauigkeit zu erhöhen. Der Empfänger kann in Verbindung mit der Halteklammer aus dem Lieferumfang an einer Nivellierlatte befestigt werden. SPEZIALHALTERUNG Zur vielseitigen Befestigung z.B. am Schnurgerüst. -
Seite 12: Sicherheitshinweise
SICHERHEITSHINWEISE WARN- UND SICHERHEITSHINWEISE · Richten Sie sich nach den Anweisungen der Bedienungsanleitung. · Anleitung vor Benutzung des Gerätes lesen. · Blicken Sie niemals in den Laserstrahl, auch nicht mit optischen Instrumenten. Es besteht die Gefahr von Augen- schäden. · Laserstrahl nicht auf Personen richten. -
Seite 13: Haftungsausschluss
GARANTIE Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt sich nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaften. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Mechanischer Verschleiß und äußerliche Zerstörung durch Ge- waltanwendung und Sturz unterliegen nicht der Garantie. - Seite 14 Dear customer, Thank you for your confidence in us having purchased a geo-FENNEL instrument. This manual will help you to operate the instrument appropriately. Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a longtime and reliable operation.
-
Seite 15: Technical Data
Technical Data 3 accuracy settings ± 2 mm / ± 5 mm / ± 9 mm mm-indication accuracy ± 1 mm Working range with class 2 laser 150 m Working range with class 3R laser 350 m Length of the receiving window 125 mm Length of the receiving area for mm-indication 100 mm... - Seite 16 FEATURES Bubble vial Receiving window Magnetic strip 0SET button (Offset) LED indicators Front LCD Display Sound / illumination Units ON/OFF button Power ON/OFF Accuracy button Bubble vial Magnetic strip Loudspeaker Clamp alignment guide Clamp thread Side LED indicators 0-position (reference point) Rear LCD Display Rear LED indicatiors Battery compartment...
- Seite 17 Units of measure Sign +/- Numerical indication 0SET symbol 0-position (reference point) Accuracy symbol Illumination symbol Battery status indicator Sound symbol ON/OFF button Power ON/OFF the receiver Accuracy button Select accuracy setting UNITS button Select units of measure Sound/illumination button Sound and/or illumination ON/OFF 0SET button Set a relative ZERO position...
-
Seite 18: Power Supply
Always remove the batteries if the receiver will not be used for a long period of time to avoid leakage. BATTERY STATUS INDICATOR The FR 77-MM front LCD display has four power status symbols. The receiver will automatically power off when the batteries are empty. - Seite 19 OPERATION POWER ON Press the ON/OFF button once to power on the receiver. The LCD display will initialise taking about 0.5 seconds when all the display symbols are illuminated (see diagram, left). The receiver is now ready for use (see diagram, right). SELECT ACCURACY SETTING Power on the unit and select the receiving accuracy fine, normal or coarse by pressing the „accuracy button“...
- Seite 20 SWITCH ON/OFF THE DISPLAY ILLUMINATION Power on the receiver and keep the button „Sound/illumination“ pressed until the illumination is on. SELECT THE UNITS Power on the receiver and press the „UNITS“ button sucessively until the required unit symbol appears in the display. Millimetre Centimetre Inch...
- Seite 21 RECEIVE A LASER BEAM Power on the receiver and make all required settings (i. e. accuracy fine, sound high). Carefully move the receiver up and down to detect the laser beam. Indication 1 Indication 2 Indication 3 The laser beam is high The laser beam is low The LED „0-position“...
- Seite 22 MM INDICATION If the reference level of the receiver is e. g. 18 mm below the laser beam this height difference will be displayed by an exact numerical value (see the left diagram). further examples The laser beam is The laser beam is The laser beam is exactly on-level.
- Seite 23 APPLICATION Connect the clamp to the receiver for use with a laser pole, levelling staff or similar accessory. For optimum accuracy always level the bubble vials on the receiver before taking measurements. SPECIAL MOUNT To increase the versatility and scope of the receiver a special mount is provided (see illustrations).
-
Seite 24: Safety Notes
SAFETY NOTES SAFETY INSTRUCTIONS · Follow up the instructions given in the user manual. · Do not stare into the beam. The laser beam can lead to eye injury. A direct look into the beam (even from greater distance) can cause damage to your eyes. ·... - Seite 25 WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufacturers option), without charge for either parts or labour.
-
Seite 26: Livré Comme Suit
1. Livré comme suit 2. Caractéristiques 3. Alimentation en courant 4. Utilisation 5. Notices de sécurité LIVRÉ COMME SUIT · Cellule de réception FR 77-MM · 4 x AA piles alcaline · Support de cellule pour mire · Support spécial ·... -
Seite 27: Données Techniques
Données techniques 3-niveaux de précision ± 2 mm / ± 5 mm / ± 9 mm Indication de la précision en mm ± 1 mm Portée avec un laser de classe 2 150 m Portée avec un laser de classe 3 350 m Longueur de la fenêtre de réception 125 mm... - Seite 28 CARACTÉRSTIQUES Nivelle Fenêtre de réception Aimant Bouton définition du point 0 (Offset) Voyants lumi- Écran neux Son / éclairage Sélection des unités ON/OFF Bouton ON/OFF Sélection de précision Nivelle Aimant Haut-parleur Blocage du support Filetage du support Voyants lumineux du côté...
- Seite 29 Unité sélectionnée Signe +/- Nombres Indication 0SET Indication du point de référence Indication du niveau de précision Symbol retro-éclairage Indication du niveau Symbole du son de la batterie Bouton ON/OFF Allumer l‘appareil ON/OFF Bouton précision Sélection de la précision Bouton unité Sélection des unités Bouton Son/retro-éclairage Activer/désactiver son ou retro-éclairage...
-
Seite 30: Arrêt Automatique
ALIMENTATION EN COURANT INSÉRER / ENLEVER LES PILES Ouvrez le couvercle du compartiment des piles sur le côté arrière du récepteur et insérez 4 piles alcali- nes AA (prendre soin de polarité). Fermez le couvercle du compartiment des piles. Retirez les piles si vous n‘utilisez pas le récepteur pendant une longue période. Si le niveau des piles devient faible, les piles doivent être échangées. -
Seite 31: Allumer L'appareil
UTILISATION ALLUMER L ’ A PPAREIL Appuyez sur le bouton ON / OFF une fois pour allumer l‘appareil. Pendant environ 0,5 sec. tous les voyants sont allumés (voir l‘image de gauche). Ensuite, le récepteur est en mode de réception (voir l’image de droite). SÉLECTIONNER LE NIVEAU DE PRÉCISION Allumez l‘appareil et sélectionnez le niveau de précision de réception fine / normale / grossière avec le bouton „Sélection de précision“... -
Seite 32: Sélection Des Unités
ACTIVER / DÉSACTIVER LE RETRO-ÉCLAIRAGE Allumez l‘appareil et maintenez le bouton „Son/rétro-éclairage“ enfoncée jusqu‘à ce que le rétro- éclairage soit allumé. SÉLECTION DES UNITÉS Allumez le récepteur et appuyez sur le bouton „unités“plusieurs fois jusqu‘à ce que l‘unité souhaitée s‘affiche à l‘écran. Millimèetre Centimètre Inch... - Seite 33 RÉCEPTION DU FAISCEAU LASER Allumez le récepteur et après avoir fait tous les réglages nécessaires (c‘est à dire la précision, le son). Déplacez le récepteur soigneusement de haut en bas pour détecter le faisceau laser. Indication 1 Indication 2 Indication 3 Le voyant „monter vers le Le voyant „descendre vers le Le voyant „position 0“...
- Seite 34 MM INDICATION Si le point 0 de référence du récepteur est par exemple de 18 mm au-dessous du faisceau laser, alors une valeur numérique exacte sera affichée (voir le graphique de gauche). Plusieurs exemples Le faisceau laser Le faisceau laser Le faisceau laser est exactement de est 19 mm au-...
- Seite 35 APPLICATION Si nécessaire, monter le FR 77-MM sur son support. Ainsi la cellule peut être fixée sur des mires ou tout autre équipement. Afin d‘augmenter la précision de la cellule centrer la nivelle avant de détecter le faisceau laser. SUPPORT SPÉCIAL...
-
Seite 36: Nettoyage Et Remisage
NOTICES DE SÉCURITÉ CIRCONSTANCES POUVANT FAUSSER LES RÉSULTATS DE MESURES Mesures effectuées à travers des plaques de verre ou de matière plastique; mesures effectuées à travers la fenêtre de sortie du faisceau laser lorsqu‘elle est sale. Mesures après que le niveau soit tombé ou ait subi un choc très fort. Mesures effectuées pendant de grandes différences de température - p.ex. - Seite 37 EXCLUSION DE LA RESPONSABILITE 1. L ‘utilisateur de ce produit est tenu de respecter ponctuellement les instructions du mode d‘emploi. Tous les instru- ments ont été très soigneusement vérifiés avant leur livraison. Toutefois, l‘utilisateur devra s‘assurer de la précision de ce niveau avant chaque emploi. 2.
- Seite 40 GmbH Technische Änderungen vorbehalten. Kupferstraße 6 All instruments subject to technical changes. D-34225 Baunatal Sous réserve de modifications techniques. Tel. +49 561 / 49 21 45 +49 561 / 49 72 34 info@geo-fennel.de 04/2014 www.geo-fennel.de Precision by tradition.
