Крановая установка
Стрела
11 м – 42 м, пяти-секционная, с синхронизированной последовательностью,
полномощная стрела с режимами А и В. Максимальная высота головки: 44,6 м.
Наконечник стрелы: четыре нилатроновых шкива, установленных на усиленных
конических роликоподшипниках со съемными экранами троса шпилечного типа.
Наконечник стрелы с быстрым заводом троса (тип Quick-reeve).
Удлинитель стрелы
*
Двойной решетчатый удлинитель стрелы на 10,1 м. Возможность установки
под углом в 0°, 25° или 45°. Складывается вдоль секции основной стрелы.
Максимальная высота оголовка удлинителя: 54,0 м.
Фиксированный удлинитель стрелы
*
складной решетчатый удлинитель стрелы 10,1 - 17,1 м. Возможность установки
под углом в 0°, 20° или 40°. Складывается вдоль секции основной стрелы.
Максимальная высота оголовка удлинителя: 61,1 м.
Вставки
*
Решетчатые удлинительные вставки длиной 6,1 м. Устанавливаются между
оголовком стрелы и удлинителем.
Не складываются. Максимальная высота подъема : 73,6 м.
Угол наклона стрелы
Один гидравлический цилиндр двойного действия со встроенным
обратным клапаном обеспечивает подъем от -3° до +78°.
Ограничитель грузового момента и ограничитель
высоты подъема крюка
Стандартный ограничитель грузового момента с графическим дисплеем и
система блокировки при переподъеме с звуковой и визуальной сигнализацией и
блокировкой органов управления. Эти системы выводят на электронный дисплей
угол наклона стрелы, длину, радиус, высоту оголовка стрелы, относительный
грузовой момент, максимально допустимую нагрузку, текущую нагрузку и
предупреждение о возможности перегруза. Стандартнаяа система ограничения
рабочей зоны позволяет оператору заранее выбрать и определить безопасные
рабочие зоны. При приближении крана к установленным границам срабатывает
звуковая и визуальная сигнализация предупреждения оператора.
Кабина
Полностью стальная кабина с круговым обзором, звукоизоляцией
и тонированными небьющимися стеклами по всему периметру.
Высококачественное сиденье оборудовано встроенными в подлокотники
органами управления с одноосевым перемещением. Контрольные приборы
для всех рабочих функций выведены на приборную панель. Остальные
опции, включенные в стандартную поставку: обогреватель на горячей воде,
вентилятор, раздвижные боковые и задние стекла, раздвижная застекленная
крыша с электрическим стеклоочистителем и солнцезащитным экраном,
электроомыватель и очиститель лобового стекла, огнетушитель и ремень
безопасности, воздушный кондиционер.
Поворот
Планетарный поворотный привод со стояночным мультидисковым
тормозом. Пружинный, гидравлически высвобождаемый плунжерный
тормоз механизма поворота крана, однопозиционный механический
центральный замок, управляемый из кабины. * Механический поворот
на 360° - по запросу. Максимальная скорость: 2,5 об./мин.
Противовес
6 516 кг, закрепленных на поворотной платформе.
Гидравлическая система
3 главных насоса общей производительностью 511 л/мин. Максимальное
рабочее давление: 276 бар. Две независимых группы разгруженных клапанов.
Фильтр возвратной магистрали с полнопоточной обходной защитой и
индикатором обслуживания. Сменная кассета с минимальным размером
частиц, удаляемых фильтром, 5/12/16. Гидробак на 640 л. Встроенный
маслоохладитель. Контрольные отверстия для проверки давления системы.
Лебедка подъема
Планетарный редуктор с автоматическим пружинным многодисковым
жидкоохлаждаемым тормозом. Желобчатый барабан. Электронные
индикаторы вращения подъемного барабана и кабельные держатели.
Максимальное натяжение каната при однократной запасовке: 8 363 кг.
Максимально допустимое натяжение каната:
7620 кг с канатом класса 6X37.
7620 кг с устойчивым к скручиванию канатом 35X7
Максимальная скорость каната при однострунной оснастке: 153 м/мин.
Контрукция каната: 6X37 с сердечником из высокопрочной стали для
подъёмных канатов особой гибкости, высокого качества.
*35x7 Flex-X, устойчивый к скручиванию. Диаметр каната: 19 мм.
Длина каната: Лебедка основного подъема: 183 м - Лебедка вспомогательного
подъема: 152 м. Максимальная длина укладки каната: 211 м.
CraneSTAR
Система управления ресурсом крана.
RT���E

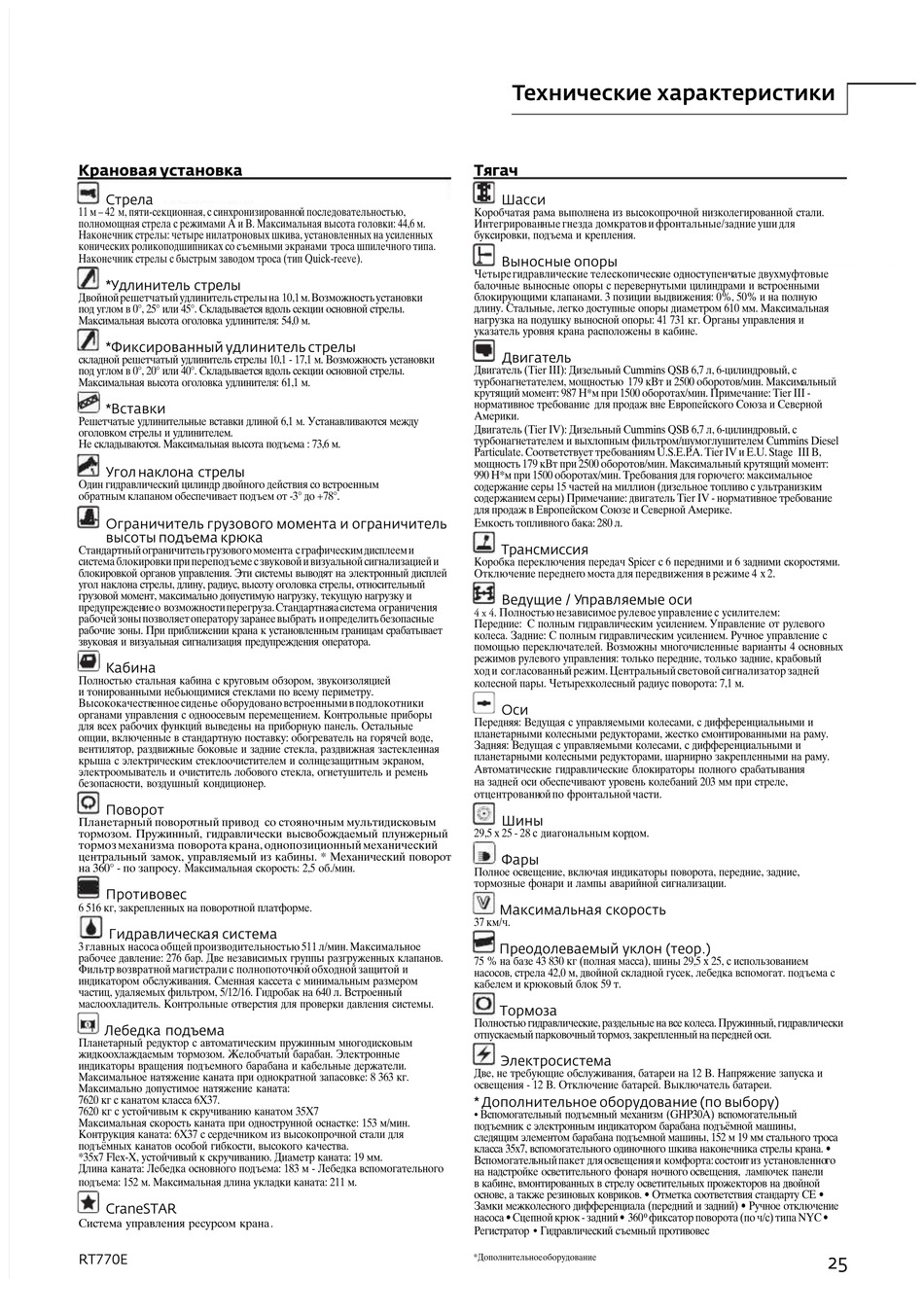

Технические характеристики
Тягач
Шасси
Коробчатая рама выполнена из высокопрочной низколегированной стали.
Интегрированные гнезда домкратов и фронтальные/задние уши для
буксировки, подъема и крепления.
Выносные опоры
Четыре гидравлические телескопические одноступенчатые двухмуфтовые
балочные выносные опоры с перевернутыми цилиндрами и встроенными
блокирующими клапанами. 3 позиции выдвижения: 0%, 50% и на полную
длину. Стальные, легко доступные опоры диаметром 610 мм. Максимальная
нагрузка на подушку выносной опоры: 41 731 кг. Органы управления и
указатель уровня крана расположены в кабине.
Двигатель
Двигатель (Tier III): Дизельный Cummins QSB 6,7 л, 6-цилиндровый, с
турбонагнетателем, мощностью 179 кВт и 2500 оборотов/мин. Максимальный
крутящий момент: 987 Н*м при 1500 оборотах/мин. Примечание: Tier III -
нормативное требование для продаж вне Европейского Союза и Северной
Америки.
Двигатель (Tier IV): Дизельный Cummins QSB 6,7 л, 6-цилиндровый, с
турбонагнетателем и выхлопным фильтром/шумоглушителем Cummins Diesel
Particulate. Соответствует требованиям U.S.E.P .A. Tier IV и E.U. Stage III B,
мощность 179 кВт при 2500 оборотов/мин. Максимальный крутящий момент:
990 Н*м при 1500 оборотах/мин. Требования для горючего: максимальное
содержание серы 15 частей на миллион (дизельное топливо с ультранизким
содержанием серы) Примечание: двигатель Tier IV - нормативное требование
для продаж в Европейском Союзе и Северной Америке.
Емкость топливного бака: 280 л.
Трансмиссия
Коробка переключения передач Spicer с 6 передними и 6 задними скоростями.
Отключение переднего моста для передвижения в режиме 4 x 2.
Ведущие / Управляемые оси
4 x 4.
Полностью независимое рулевое управление с усилителем:
Передние: С полным гидравлическим усилением. Управление от рулевого
колеса. Задние: С полным гидравлическим усилением. Ручное управление с
помощью переключателей. Возможны многочисленные варианты 4 основных
режимов рулевого управления: только передние, только задние, крабовый
ход и согласованный режим. Центральный световой сигнализатор задней
колесной пары. Четырехколесный радиус поворота: 7,1 м.
Оси
Передняя: Ведущая с управляемыми колесами, с дифференциальными и
планетарными колесными редукторами, жестко смонтированными на раму.
Задняя: Ведущая с управляемыми колесами, с дифференциальными и
планетарными колесными редукторами, шарнирно закрепленными на раму.
Автоматические гидравлические блокираторы полного срабатывания
на задней оси обеспечивают уровень колебаний 203 мм при стреле,
отцентрованной по фронтальной части.
Шины
29,5 x 25 - 28 с диагональным кордом.
Фары
Полное освещение, включая индикаторы поворота, передние, задние,
тормозные фонари и лампы аварийной сигнализации.
Максимальная скорость
37 км/ч.
Преодолеваемый уклон (теор.)
75 % на базе 43 830 кг (полная масса), шины 29,5 x 25, с использованием
насосов, стрела 42,0 м, двойной складной гусек, лебедка вспомогат. подъема с
кабелем и крюковый блок 59 т.
Тормоза
Полностью гидравлические, раздельные на все колеса. Пружинный, гидравлически
отпускаемый парковочный тормоз, закрепленный на передней оси.
Электросистема
Две, не требующие обслуживания, батареи на 12 В. Напряжение запуска и
освещения - 12 В. Отключение батарей. Выключатель батареи.
Дополнительное оборудование (по выбору)
*
•
Вспомогательный подъемный механизм (GHP30A) вспомогательный
подъемник с электронным индикатором барабана подъёмной машины,
следящим элементом барабана подъемной машины, 152 м 19 мм стального троса
класса 35х7, вспомогательного одиночного шкива наконечника стрелы крана. •
Вспомогательный пакет для освещения и комфорта: состоит из установленного
на надстройке осветительного фонаря ночного освещения, лампочек панели
в кабине, вмонтированных в стрелу осветительных прожекторов на двойной
основе, а также резиновых ковриков. • Отметка соответствия стандарту CE •
Замки межколесного дифференциала (передний и задний) • Ручное отключение
насоса • Сцепной крюк - задний • 360
фиксатор поворота (по ч/с) типа NYC •
⁰
•
Регистратор
Гидравлический съемный противовес
*Дополнительное оборудование
