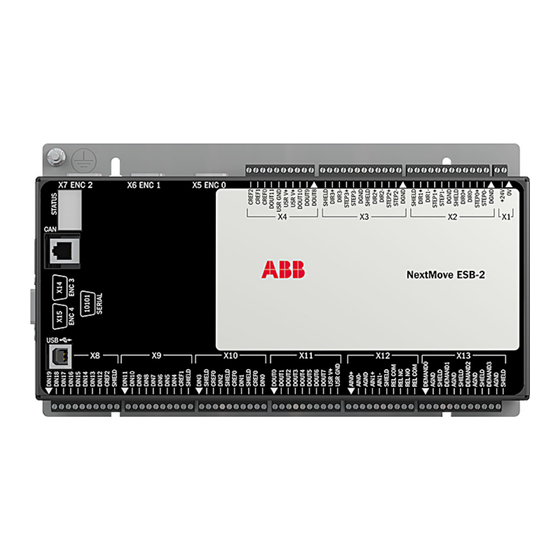

Diese Anleitung enthält grundlegende Informationen zur mechanischen und elektrischen Installation des NextMove ESB-2. Geltungsbereich Gilt für alle NextMove ESB-2-Modelle, deren Teilenummern mit NSB20... beginnen. Zugehörige Dokumente Eine Liste der zugehörigen Dokumente in Englisch ist auf der Rückseite des Deckblatts dieses Dokuments zu finden.
12 Kurzinstallationsanleitung – NextMove ESB-2 Mechanische Installation Befestigen Sie den Controller mit Schrauben in den vier Montagelöchern am Montagesockel. 245 (9.65) 170 (6.7) Alle Abmessungen in Zeichnungen sind nicht maßstabsgetreu Detailansicht von Befestigungsloch und Schlitz A = 4.5 mm B = 10 mm C = 11 mm D = 6.5 mm...
Seite 13
Kurzinstallationsanleitung – NextMove ESB-2 13 Anschlüsse X15 Encoder 4 X14 Encoder 3 DIN19 Seria l DIN18 DIN17 DIN16 DIN15 X8 DIN 12-19 X7 Encoder 2 DIN14 DIN13 DIN12 CREF2 Shield DIN11 DIN10 DIN9 X6 Encoder 1 DIN8 DIN7 X9 DIN 4-11...
Seite 14
14 Kurzinstallationsanleitung – NextMove ESB-2 X1 - Stromversorgung Beschreibung Wert Stromversorgung Nenneingangsspannung 24 V DC (±20%) Stromaufnahme 50 W (2 A @24 V ca.) X2, X3 - Schrittmotorregelungsausgänge Varianten NSB202... / NSB204... Beschreibung Einheit Wert Ausgangstyp RS422 (differenzial) Schritt (Impuls) und Richtung Max.
Seite 15
Kurzinstallationsanleitung – NextMove ESB-2 15 X5, X6, X7 - Encodereingänge Beschreibung Einheit Wert Encodereingang RS422 A/B Differenzial, Z Index Max. Eingangsfrequenz 10 (Quadratur) Ausgangsspannungsversorgung zu 5 V (±5%) Encodern 250 mA (pro Encoder) Maximale zulässige Kabellänge 30,5 m (100 ft) X8, X9, X10 - Digitaleingänge...
Kurzinstallationsanleitung – NextMove ESB-2 17 24 VDC Spannungsversorgung Der NextMove ESB-2 benötigt für den Betrieb eine 24 V DC- Spannungsversorgung, die kontinuierlich 2 A liefern kann. Es ist empfehlenswert, für den NextMove ESB-2 eine eigene, gesicherte 24 V DC-Spannungsversorgung mit einer Sicherung mit maximal 4 A Nennwert vorzusehen.
