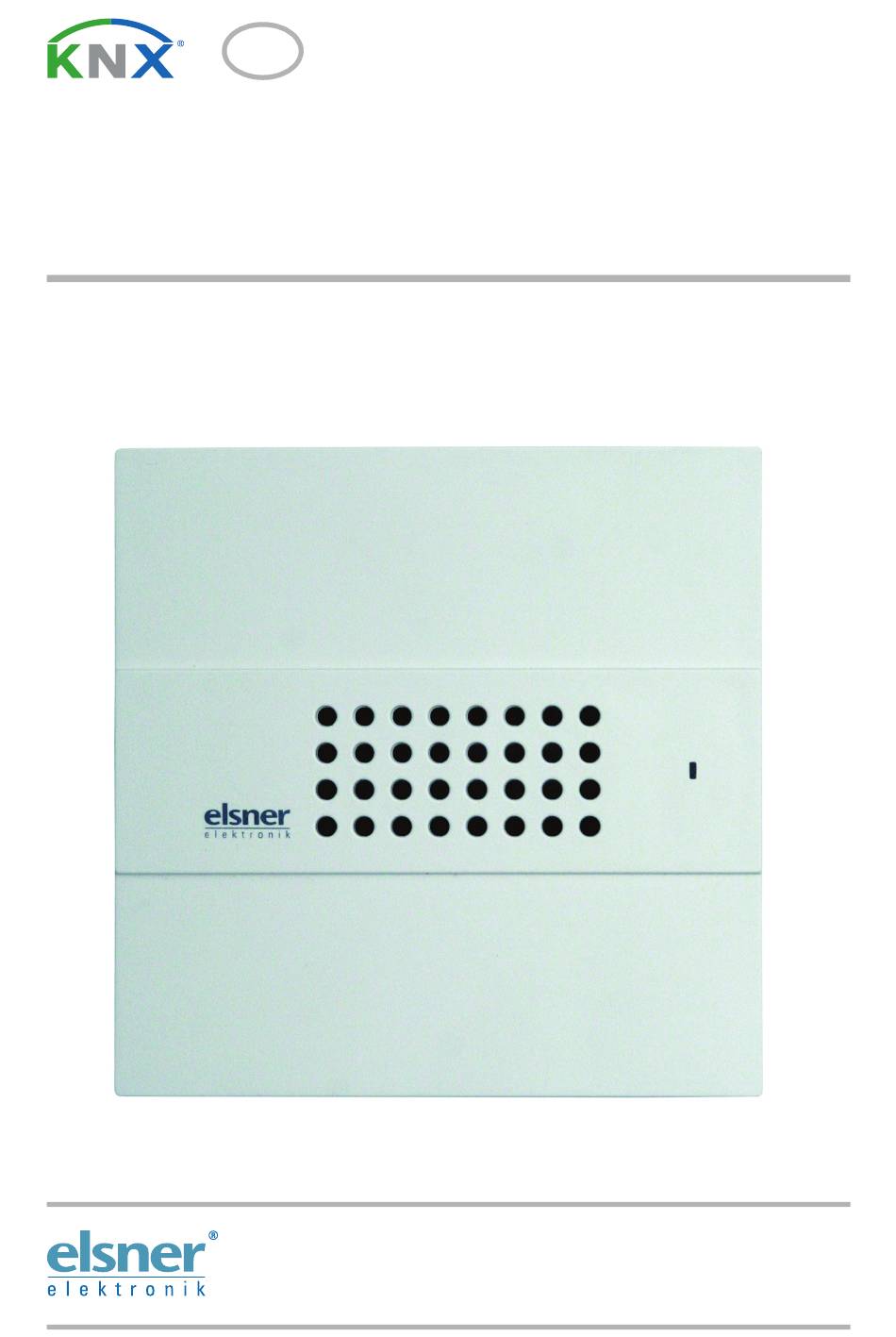

Innenraumsensor
KNX AQS/TH
Technische Daten und Installationshinweise
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik KNX AQS/TH

Inhaltszusammenfassung für elsner elektronik KNX AQS/TH

  • Seite 1 Innenraumsensor KNX AQS/TH Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20 www.elsner-elektronik.de...
  • Seite 2 Werte, die über Kommunikationsobjekte empfangen wurden, vergleichen und ausgegeben. Integrierte PI-Regler steuern eine Lüftung (nach CO -Konzentration und Luftfeuchtig- keit) und eine Heizung/Kühlung (nach Temperatur). Der KNX AQS/TH kann eine War- nung an den Bus ausgeben, sobald das Behaglichkeitsfeld (nach DIN 1946) verlassen wird. Funktionen: •...

  • Seite 3: Technische Daten

    Genauigkeit im Messbereich 0…5000 ppm: ±10% des Messwerts bzw. ±75 ppm Messbereich Temperatur -40…+100°C Auflösung (Temperatur) 0,1°C Genauigkeit (Temperatur) ± 0,4°C bei 25°C Messbereich Feuchtigkeit 0…100% Auflösung (Feuchtigkeit) 0,1% Innenraumsensor KNX AQS/TH • Stand: 30.09.2010 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4 EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26) • EN 50090-2-2:1996-11 + A1:2002-01 • EN 61000-6-1:2004 Das Produkt wurde von einem akkreditierten EMV-Labor entsprechend den oben ge- nannten Normen überprüft. Innenraumsensor KNX AQS/TH • Stand: 30.09.2010 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 5: Hinweise Zur Installation

    Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. 2.2. Montageort Der Innenraumsensor KNX AQS/TH wird unter Putz in einer Abzweigdose (Ø 70 mm, 36 mm tief) installiert und mit der Blende abgedeckt. Dose und Blende sind im Lie- ferumfang enthalten.

  • Seite 6: Lieferumfang Und Aufbau

    Anschlusssteckern (Bus schwarz- rot, Hilfsspannung weiß-gelb) 1x Abzweigdose Ø 70 mm 2.3.1. Frontalansicht Sensorplatine Nuten zum Aufstecken der Blende Langlöcher zur Verschraubung mit Abzweigdose Programmier-LED Programmier-Taster zum Einlernen des Geräts Innenraumsensor KNX AQS/TH • Stand: 30.09.2010 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Installation

    Einfluss auf die Messung. Die spätere Ausrichtung wird bereits beim Einpassen der Dose festgelegt! Vertikale Ausrichtung: Logo auf der Platine Logo auf der Abdeckung Schraublöcher rechts und links unten unten Innenraumsensor KNX AQS/TH • Stand: 30.09.2010 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Hinweise Zu Montage Und Betrieb

    -Messwert die angegebene Genauigkeit erreicht. Im Betrieb blinkt im Innern des Sensors eine LED in gleichmäßigen Abständen. Das Blinken ist bei Dunkelheit durch das Lochmuster in der Blende sichtbar. Innenraumsensor KNX AQS/TH • Stand: 30.09.2010 • Technische Änderungen und Irrtümer vorbehalten.
