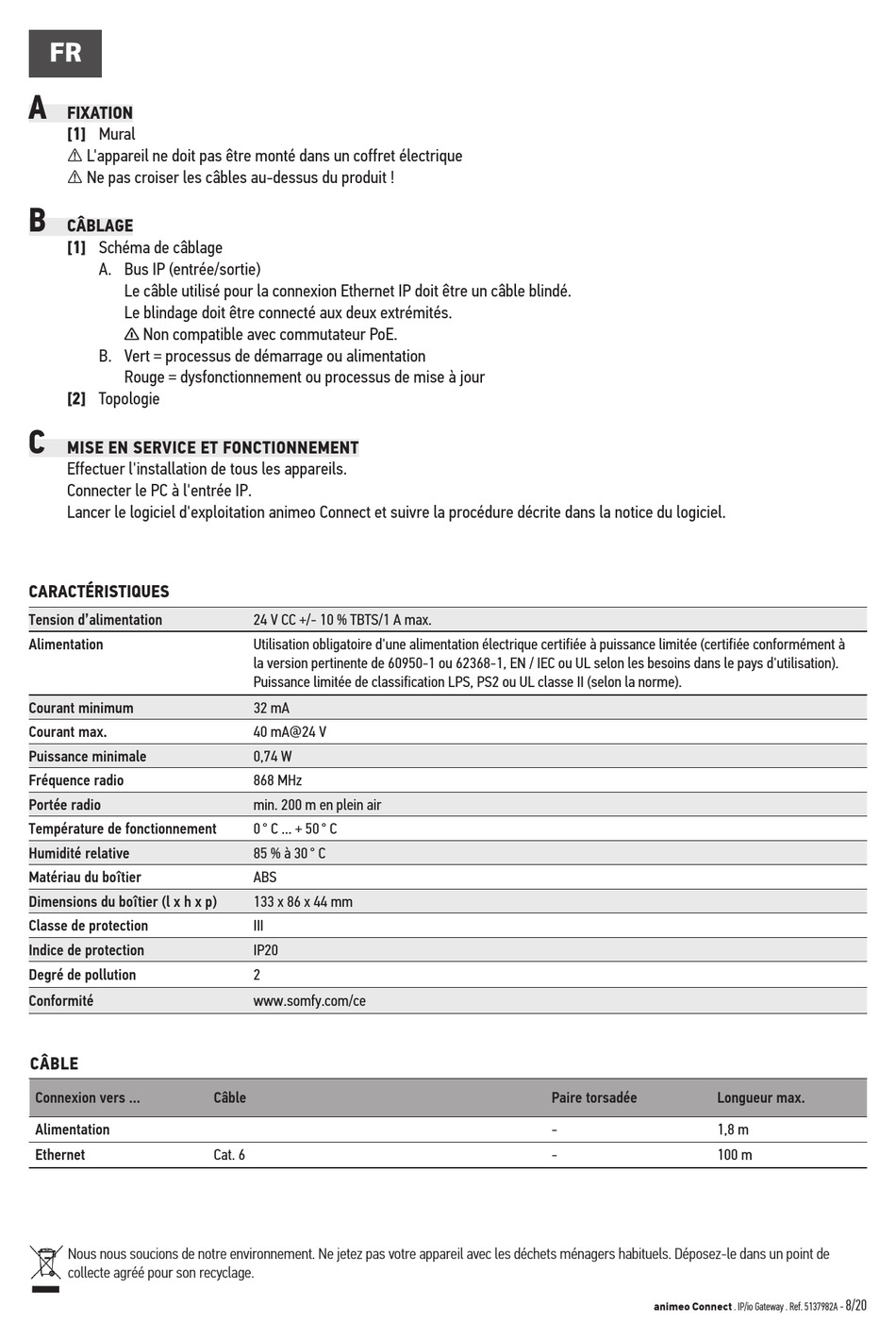

FR
A
FIXATION
[1] Mural
⚠ L'appareil ne doit pas être monté dans un coffret électrique
⚠ Ne pas croiser les câbles au-dessus du produit !
B
CÂBLAGE
[1] Schéma de câblage
A. Bus IP (entrée/sortie)
Le câble utilisé pour la connexion Ethernet IP doit être un câble blindé.
Le blindage doit être connecté aux deux extrémités.
Non compatible avec commutateur PoE.
n
B. Vert = processus de démarrage ou alimentation
Rouge = dysfonctionnement ou processus de mise à jour
[2] Topologie
C
MISE EN SERVICE ET FONCTIONNEMENT
Effectuer l'installation de tous les appareils.
Connecter le PC à l'entrée IP.
Lancer le logiciel d'exploitation animeo Connect et suivre la procédure décrite dans la notice du logiciel.
CARACTÉRISTIQUES
Tension d'alimentation
Alimentation
Courant minimum
Courant max.
Puissance minimale
Fréquence radio
Portée radio
Température de fonctionnement
Humidité relative
Matériau du boîtier
Dimensions du boîtier (l x h x p)
Classe de protection
Indice de protection
Degré de pollution
Conformité
CÂBLE
Connexion vers ...
Alimentation
Ethernet
Nous nous soucions de notre environnement. Ne jetez pas votre appareil avec les déchets ménagers habituels. Déposez-le dans un point de
collecte agréé pour son recyclage.
24 V CC +/- 10 % TBTS/1 A max.
Utilisation obligatoire d'une alimentation électrique certifiée à puissance limitée (certifiée conformément à
la version pertinente de 60950-1 ou 62368-1, EN / IEC ou UL selon les besoins dans le pays d'utilisation).
Puissance limitée de classification LPS, PS2 ou UL classe II (selon la norme).
32 mA
40 mA@24 V
0,74 W
868 MHz
min. 200 m en plein air
0 ° C ... + 50 ° C
85 % à 30 ° C
ABS
133 x 86 x 44 mm
III
IP20
2
www.somfy.com/ce
Câble
Cat. 6
Paire torsadée
Longueur max.
-
1,8 m
-
100 m
animeo Connect . IP/io Gateway . Ref. 5137982A -
8/20
