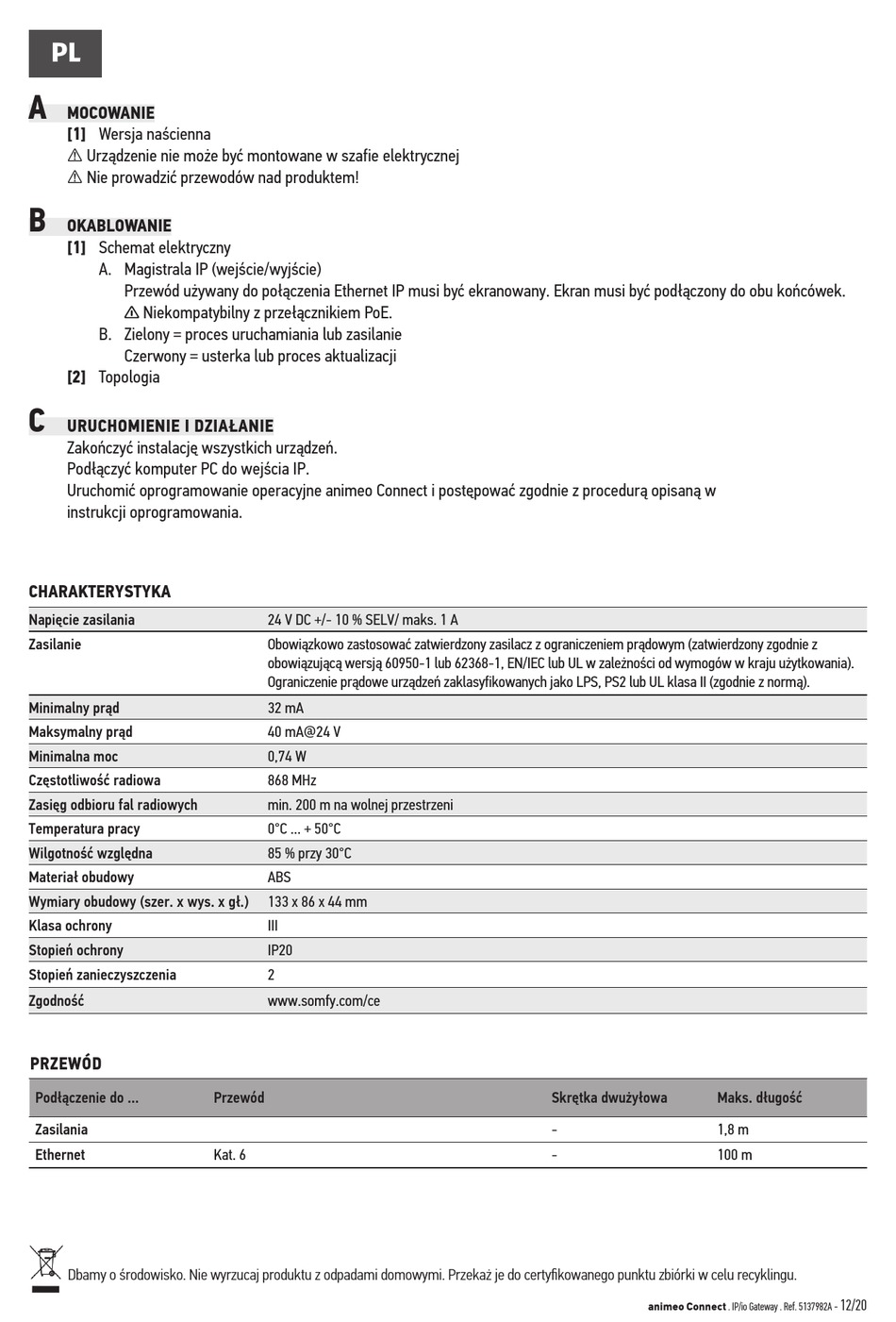

SOMFY animeo Connect 1860310 Gebrauchsanweisung Seite 12

PL
A
MOCOWANIE
[1] Wersja naścienna
⚠ Urządzenie nie może być montowane w szafie elektrycznej
⚠ Nie prowadzić przewodów nad produktem!
B
OKABLOWANIE
[1] Schemat elektryczny
A. Magistrala IP (wejście/wyjście)
Przewód używany do połączenia Ethernet IP musi być ekranowany. Ekran musi być podłączony do obu końcówek.
Niekompatybilny z przełącznikiem PoE.
n
B. Zielony = proces uruchamiania lub zasilanie
Czerwony = usterka lub proces aktualizacji
[2] Topologia
C
URUCHOMIENIE I DZIAŁANIE
Zakończyć instalację wszystkich urządzeń.
Podłączyć komputer PC do wejścia IP.
Uruchomić oprogramowanie operacyjne animeo Connect i postępować zgodnie z procedurą opisaną w
instrukcji oprogramowania.
CHARAKTERYSTYKA
Napięcie zasilania
Zasilanie
Minimalny prąd
Maksymalny prąd
Minimalna moc
Częstotliwość radiowa
Zasięg odbioru fal radiowych
Temperatura pracy
Wilgotność względna
Materiał obudowy
Wymiary obudowy (szer. x wys. x gł.)
Klasa ochrony
Stopień ochrony
Stopień zanieczyszczenia
Zgodność
PRZEWÓD
Podłączenie do ...
Zasilania
Ethernet
Dbamy o środowisko. Nie wyrzucaj produktu z odpadami domowymi. Przekaż je do certyfikowanego punktu zbiórki w celu recyklingu.
24 V DC +/- 10 % SELV/ maks. 1 A
Obowiązkowo zastosować zatwierdzony zasilacz z ograniczeniem prądowym (zatwierdzony zgodnie z
obowiązującą wersją 60950-1 lub 62368-1, EN/IEC lub UL w zależności od wymogów w kraju użytkowania).
Ograniczenie prądowe urządzeń zaklasyfikowanych jako LPS, PS2 lub UL klasa II (zgodnie z normą).
32 mA
40 mA@24 V
0,74 W
868 MHz
min. 200 m na wolnej przestrzeni
0°C ... + 50°C
85 % przy 30°C
ABS
133 x 86 x 44 mm
III
IP20
2
www.somfy.com/ce
Przewód
Kat. 6
Skrętka dwużyłowa Maks. długość
- 1,8 m
- 100 m
animeo Connect . IP/io Gateway . Ref. 5137982A -
