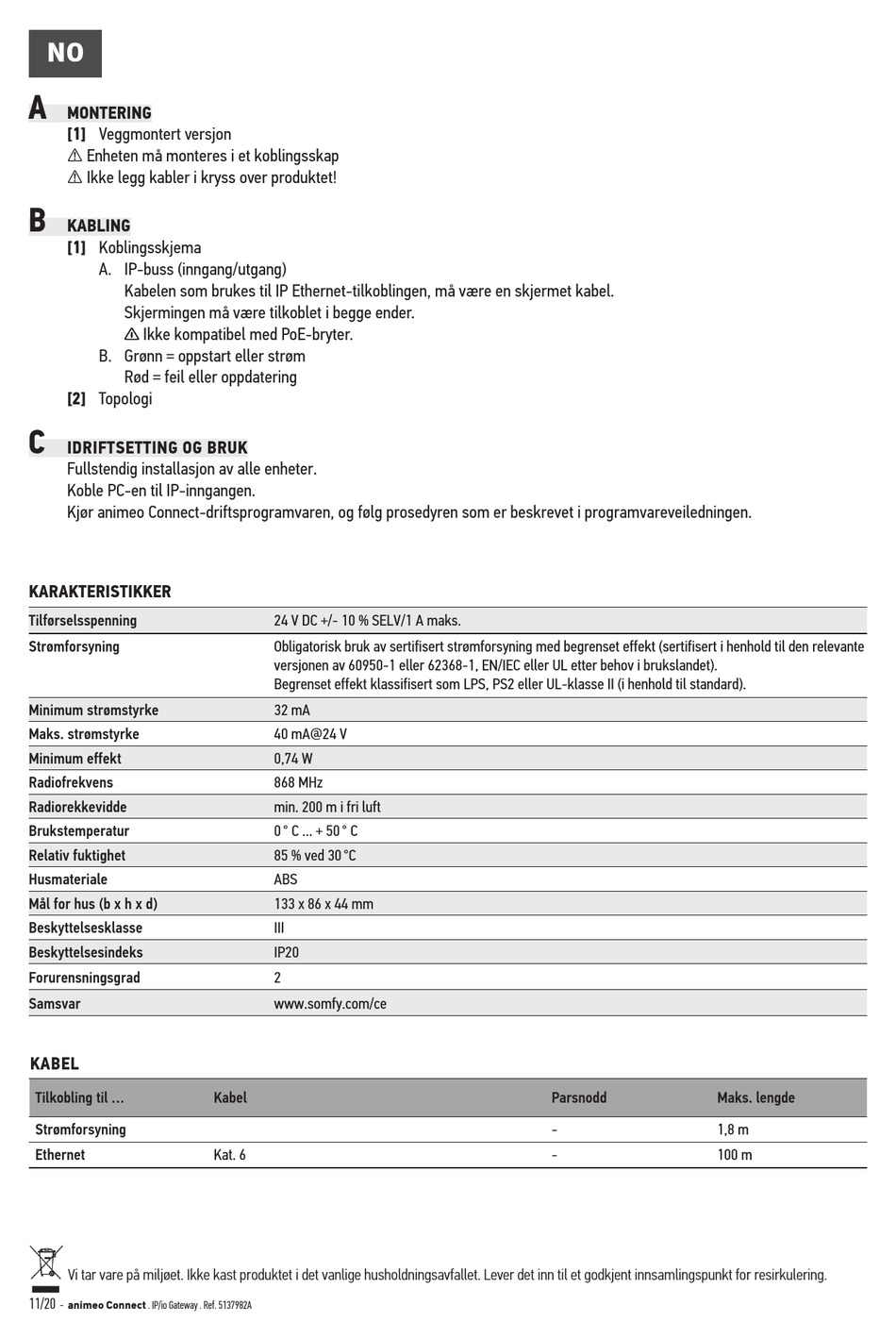

SOMFY animeo Connect 1860310 Gebrauchsanweisung Seite 11

NO
A
MONTERING
[1] Veggmontert versjon
⚠ Enheten må monteres i et koblingsskap
⚠ Ikke legg kabler i kryss over produktet!
B
KABLING
[1] Koblingsskjema
A. IP-buss (inngang/utgang)
Kabelen som brukes til IP Ethernet-tilkoblingen, må være en skjermet kabel.
Skjermingen må være tilkoblet i begge ender.
Ikke kompatibel med PoE-bryter.
n
B. Grønn = oppstart eller strøm
Rød = feil eller oppdatering
[2] Topologi
C
IDRIFTSETTING OG BRUK
Fullstendig installasjon av alle enheter.
Koble PC-en til IP-inngangen.
Kjør animeo Connect-driftsprogramvaren, og følg prosedyren som er beskrevet i programvareveiledningen.
KARAKTERISTIKKER
Tilførselsspenning
Strømforsyning
Minimum strømstyrke
Maks. strømstyrke
Minimum effekt
Radiofrekvens
Radiorekkevidde
Brukstemperatur
Relativ fuktighet
Husmateriale
Mål for hus (b x h x d)
Beskyttelsesklasse
Beskyttelsesindeks
Forurensningsgrad
Samsvar
KABEL
Tilkobling til ...
Strømforsyning
Ethernet
Vi tar vare på miljøet. Ikke kast produktet i det vanlige husholdningsavfallet. Lever det inn til et godkjent innsamlingspunkt for resirkulering.
11/20
- animeo Connect . IP/io Gateway . Ref. 5137982A
24 V DC +/- 10 % SELV/1 A maks.
Obligatorisk bruk av sertifisert strømforsyning med begrenset effekt (sertifisert i henhold til den relevante
versjonen av 60950-1 eller 62368-1, EN/IEC eller UL etter behov i brukslandet).
Begrenset effekt klassifisert som LPS, PS2 eller UL-klasse II (i henhold til standard).
32 mA
40 mA@24 V
0,74 W
868 MHz
min. 200 m i fri luft
0 ° C ... + 50 ° C
85 % ved 30 °C
ABS
133 x 86 x 44 mm
III
IP20
2
www.somfy.com/ce
Kabel
Kat. 6
Parsnodd Maks. lengde
- 1,8 m
- 100 m
