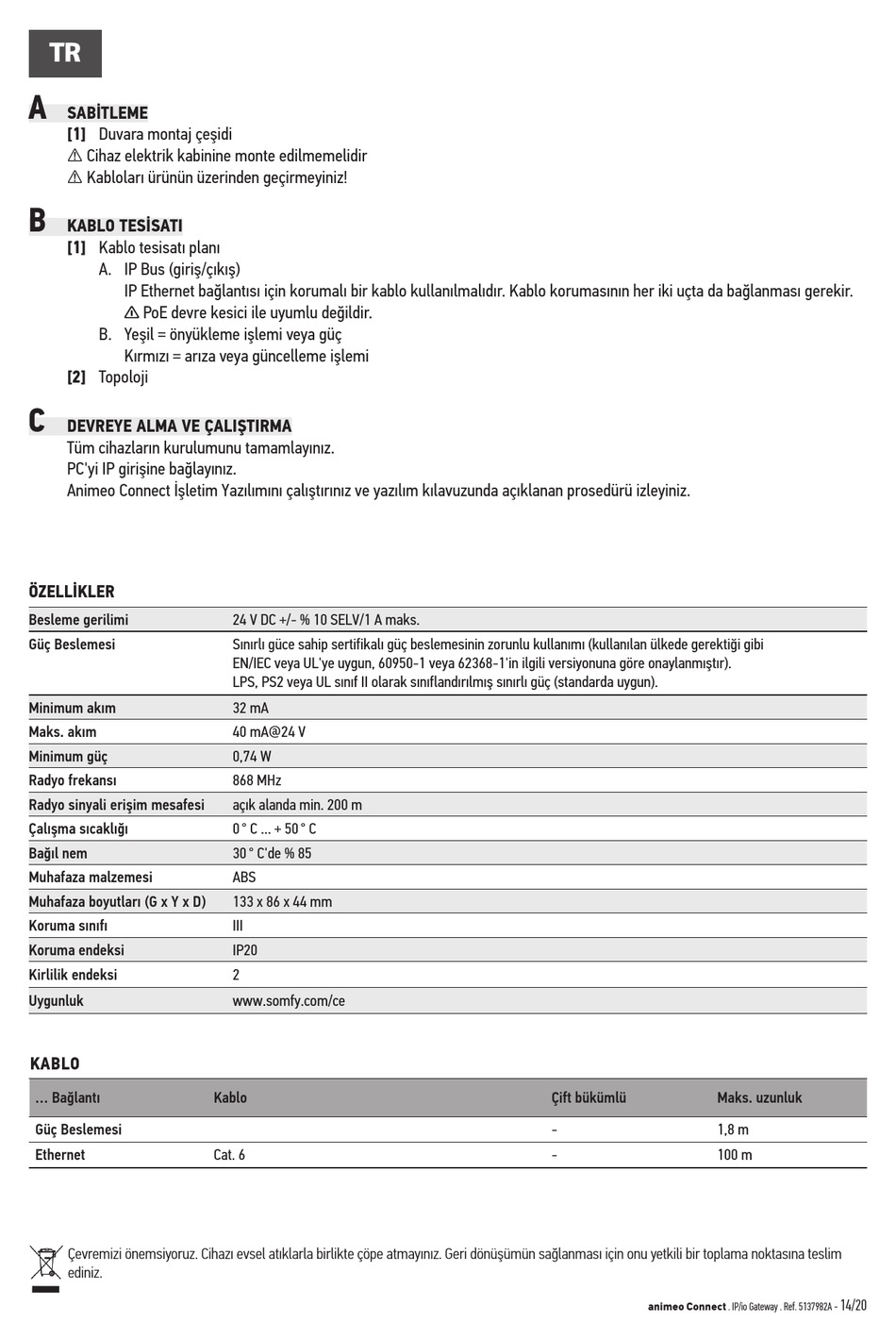

TR
A
SABİTLEME
[1] Duvara montaj çeşidi
⚠ Cihaz elektrik kabinine monte edilmemelidir
⚠ Kabloları ürünün üzerinden geçirmeyiniz!
B
KABLO TESİSATI
[1] Kablo tesisatı planı
A. IP Bus (giriş/çıkış)
IP Ethernet bağlantısı için korumalı bir kablo kullanılmalıdır. Kablo korumasının her iki uçta da bağlanması gerekir.
PoE devre kesici ile uyumlu değildir.
n
B. Yeşil = önyükleme işlemi veya güç
Kırmızı = arıza veya güncelleme işlemi
[2] Topoloji
C
DEVREYE ALMA VE ÇALIŞTIRMA
Tüm cihazların kurulumunu tamamlayınız.
PC'yi IP girişine bağlayınız.
Animeo Connect İşletim Yazılımını çalıştırınız ve yazılım kılavuzunda açıklanan prosedürü izleyiniz.
ÖZELLİKLER
Besleme gerilimi
Güç Beslemesi
Minimum akım
Maks. akım
Minimum güç
Radyo frekansı
Radyo sinyali erişim mesafesi
Çalışma sıcaklığı
Bağıl nem
Muhafaza malzemesi
Muhafaza boyutları (G x Y x D)
Koruma sınıfı
Koruma endeksi
Kirlilik endeksi
Uygunluk
KABLO
... Bağlantı
Güç Beslemesi
Ethernet
Çevremizi önemsiyoruz. Cihazı evsel atıklarla birlikte çöpe atmayınız. Geri dönüşümün sağlanması için onu yetkili bir toplama noktasına teslim
ediniz.
24 V DC +/- % 10 SELV/1 A maks.
Sınırlı güce sahip sertifikalı güç beslemesinin zorunlu kullanımı (kullanılan ülkede gerektiği gibi
EN/IEC veya UL'ye uygun, 60950-1 veya 62368-1'in ilgili versiyonuna göre onaylanmıştır).
LPS, PS2 veya UL sınıf II olarak sınıflandırılmış sınırlı güç (standarda uygun).
32 mA
40 mA@24 V
0,74 W
868 MHz
açık alanda min. 200 m
0 ° C ... + 50 ° C
30 ° C'de % 85
ABS
133 x 86 x 44 mm
III
IP20
2
www.somfy.com/ce
Kablo
Cat. 6
Çift bükümlü
Maks. uzunluk
-
1,8 m
-
100 m
animeo Connect . IP/io Gateway . Ref. 5137982A -
14/20
