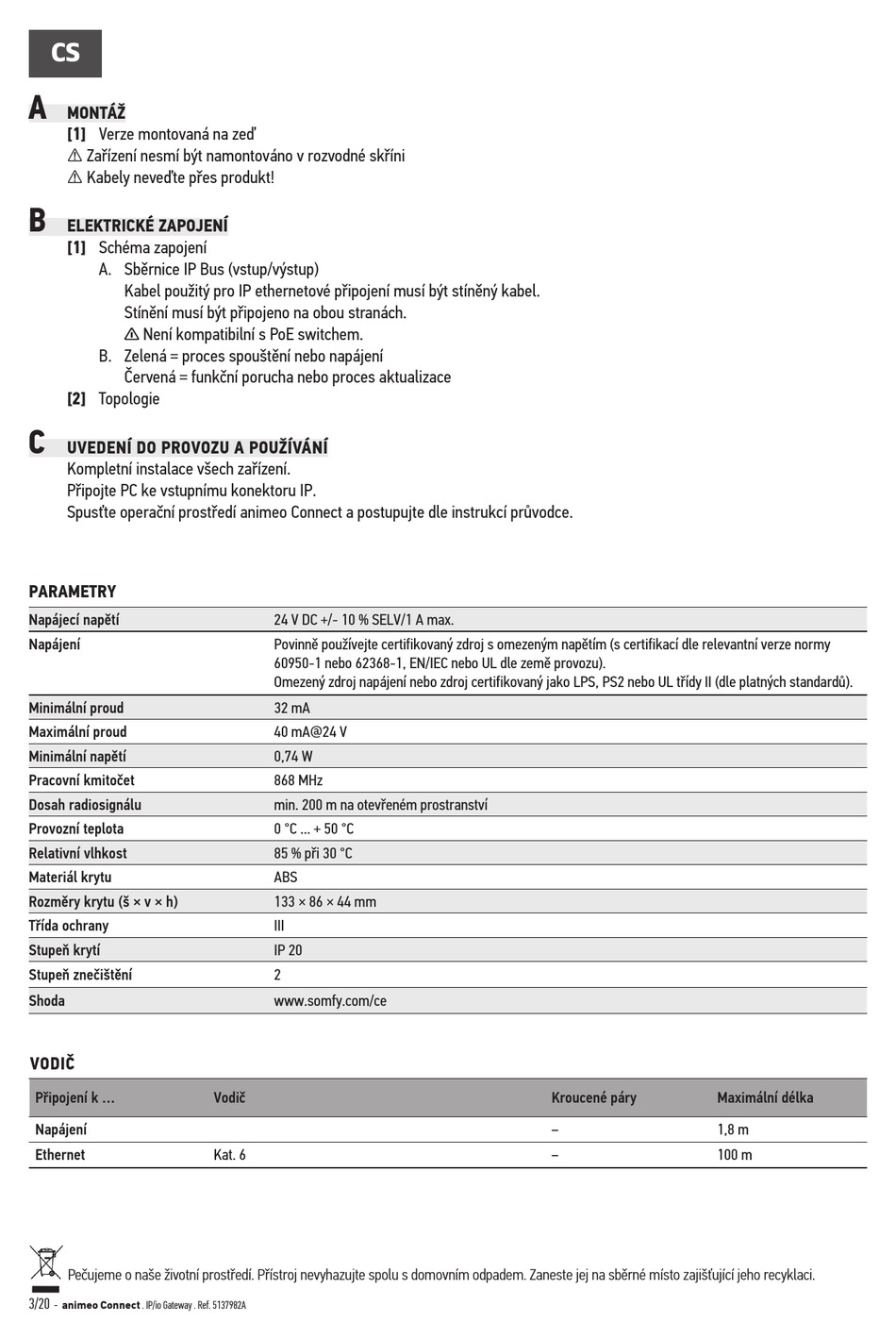

CS
A
MONTÁŽ
[1] Verze montovaná na zeď
⚠ Zařízení nesmí být namontováno v rozvodné skříni
⚠ Kabely neveďte přes produkt!
B
ELEKTRICKÉ ZAPOJENÍ
[1] Schéma zapojení
A. Sběrnice IP Bus (vstup/výstup)
Kabel použitý pro IP ethernetové připojení musí být stíněný kabel.
Stínění musí být připojeno na obou stranách.
Není kompatibilní s PoE switchem.
n
B. Zelená = proces spouštění nebo napájení
Červená = funkční porucha nebo proces aktualizace
[2] Topologie
C
UVEDENÍ DO PROVOZU A POUŽÍVÁNÍ
Kompletní instalace všech zařízení.
Připojte PC ke vstupnímu konektoru IP.
Spusťte operační prostředí animeo Connect a postupujte dle instrukcí průvodce.
PARAMETRY
Napájecí napětí
Napájení
Minimální proud
Maximální proud
Minimální napětí
Pracovní kmitočet
Dosah radiosignálu
Provozní teplota
Relativní vlhkost
Materiál krytu
Rozměry krytu (š × v × h)
Třída ochrany
Stupeň krytí
Stupeň znečištění
Shoda
VODIČ
Připojení k ...
Napájení
Ethernet
Pečujeme o naše životní prostředí. Přístroj nevyhazujte spolu s domovním odpadem. Zaneste jej na sběrné místo zajišťující jeho recyklaci.
3/20
- animeo Connect . IP/io Gateway . Ref. 5137982A
24 V DC +/- 10 % SELV/1 A max.
Povinně používejte certifikovaný zdroj s omezeným napětím (s certifikací dle relevantní verze normy
60950-1 nebo 62368-1, EN/IEC nebo UL dle země provozu).
Omezený zdroj napájení nebo zdroj certifikovaný jako LPS, PS2 nebo UL třídy II (dle platných standardů).
32 mA
40 mA@24 V
0,74 W
868 MHz
min. 200 m na otevřeném prostranství
0 °C ... + 50 °C
85 % při 30 °C
ABS
133 × 86 × 44 mm
III
IP 20
2
www.somfy.com/ce
Vodič
Kat. 6
Kroucené páry
Maximální délka
–
1,8 m
–
100 m
