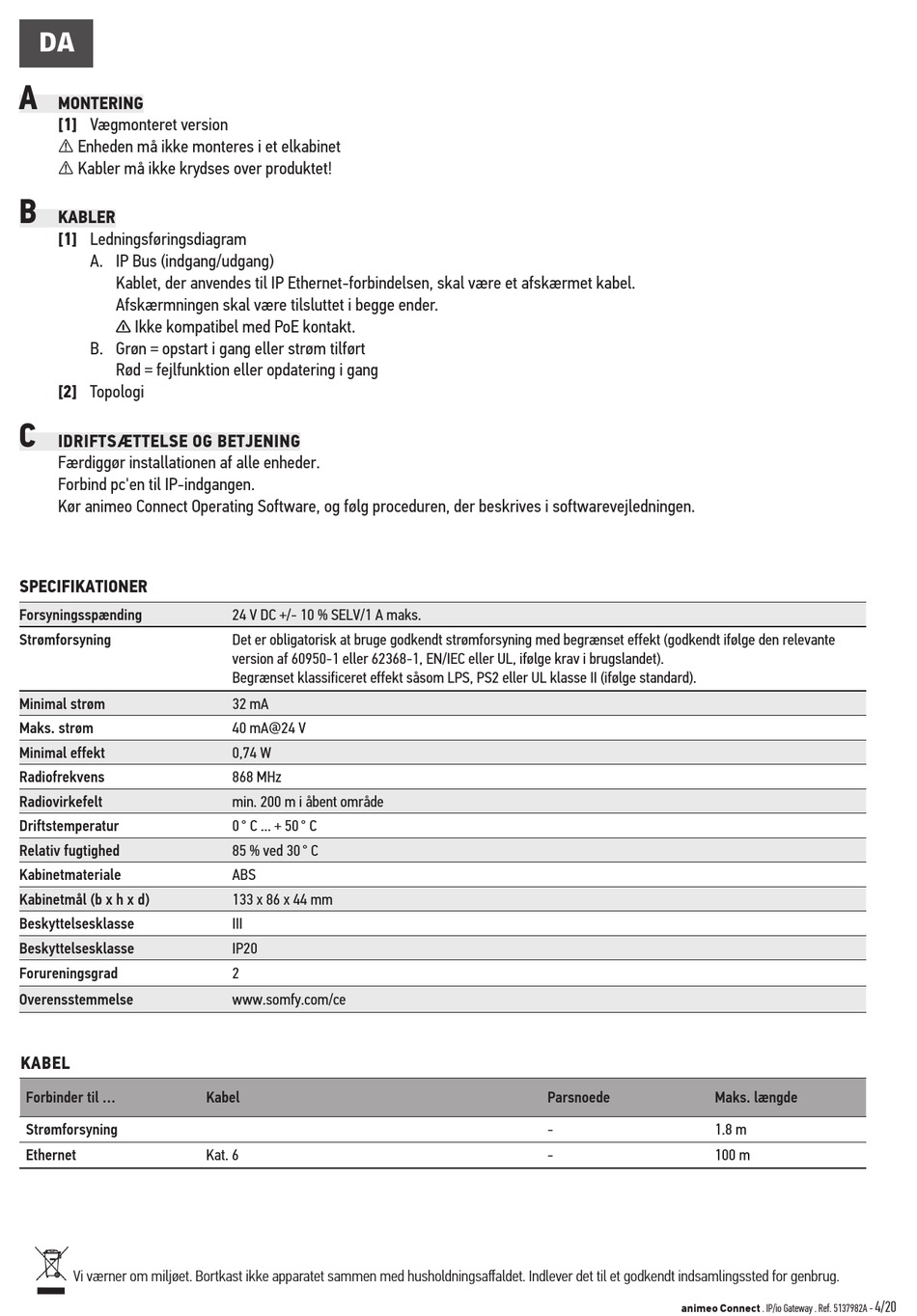

DA
A
MONTERING
[1] Vægmonteret version
⚠ Enheden må ikke monteres i et elkabinet
⚠ Kabler må ikke krydses over produktet!
B
KABLER
[1] Ledningsføringsdiagram
A. IP Bus (indgang/udgang)
Kablet, der anvendes til IP Ethernet-forbindelsen, skal være et afskærmet kabel.
Afskærmningen skal være tilsluttet i begge ender.
Ikke kompatibel med PoE kontakt.
n
B. Grøn = opstart i gang eller strøm tilført
Rød = fejlfunktion eller opdatering i gang
[2] Topologi
C
IDRIFTSÆTTELSE OG BETJENING
Færdiggør installationen af alle enheder.
Forbind pc'en til IP-indgangen.
Kør animeo Connect Operating Software, og følg proceduren, der beskrives i softwarevejledningen.
SPECIFIKATIONER
Forsyningsspænding
Strømforsyning
Minimal strøm
Maks. strøm
Minimal effekt
Radiofrekvens
Radiovirkefelt
Driftstemperatur
Relativ fugtighed
Kabinetmateriale
Kabinetmål (b x h x d)
Beskyttelsesklasse
Beskyttelsesklasse
Forureningsgrad
Overensstemmelse
KABEL
Forbinder til ...
Strømforsyning
Ethernet
Vi værner om miljøet. Bortkast ikke apparatet sammen med husholdningsaffaldet. Indlever det til et godkendt indsamlingssted for genbrug.
24 V DC +/- 10 % SELV/1 A maks.
Det er obligatorisk at bruge godkendt strømforsyning med begrænset effekt (godkendt ifølge den relevante
version af 60950-1 eller 62368-1, EN/IEC eller UL, ifølge krav i brugslandet).
Begrænset klassificeret effekt såsom LPS, PS2 eller UL klasse II (ifølge standard).
32 mA
40 mA@24 V
0,74 W
868 MHz
min. 200 m i åbent område
0 ° C ... + 50 ° C
85 % ved 30 ° C
ABS
133 x 86 x 44 mm
III
IP20
2
www.somfy.com/ce
Kabel
Kat. 6
Parsnoede
Maks. længde
-
1.8 m
-
100 m
animeo Connect . IP/io Gateway . Ref. 5137982A -
4/20
