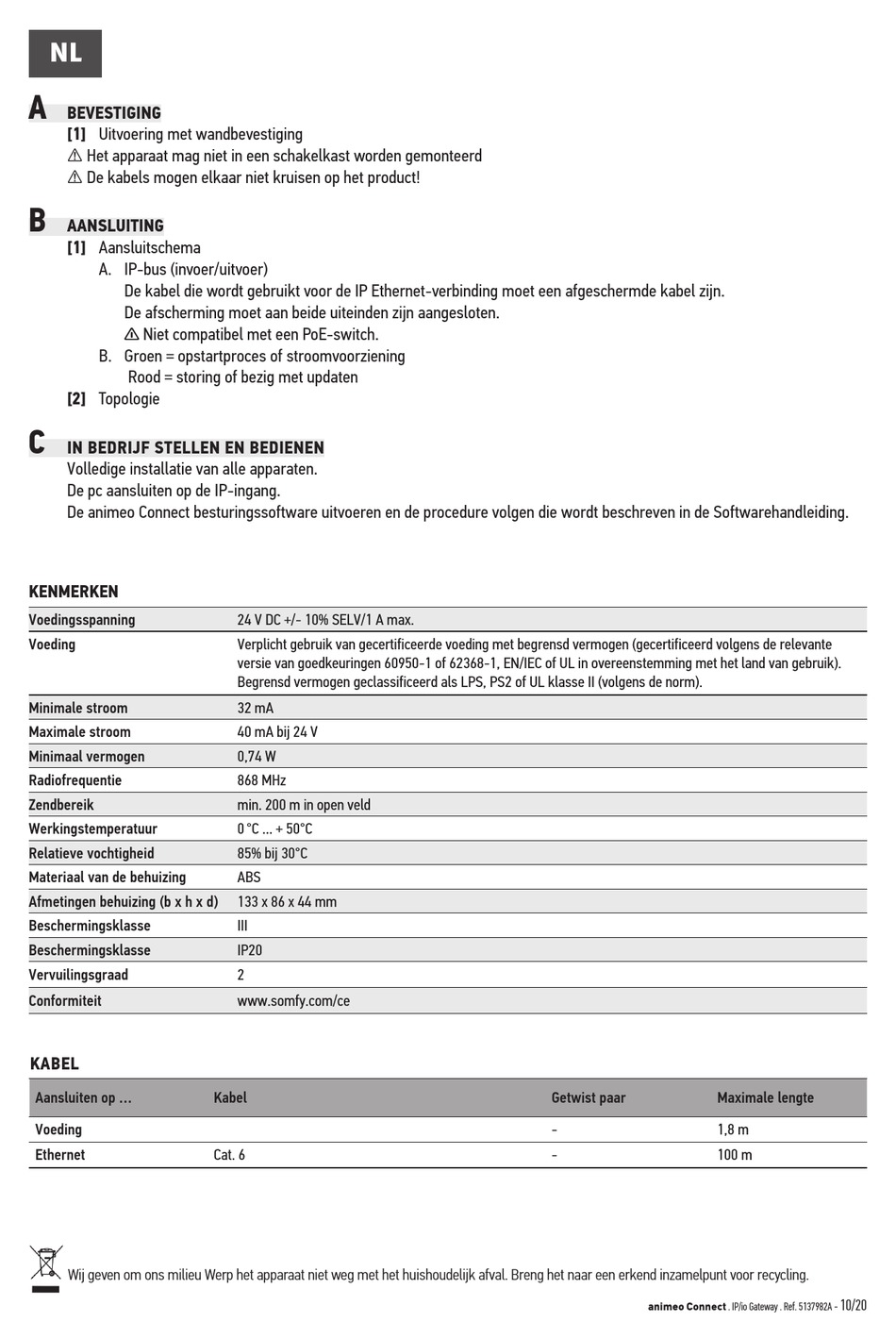

NL
A
BEVESTIGING
[1] Uitvoering met wandbevestiging
⚠ Het apparaat mag niet in een schakelkast worden gemonteerd
⚠ De kabels mogen elkaar niet kruisen op het product!
B
AANSLUITING
[1] Aansluitschema
A. IP-bus (invoer/uitvoer)
De kabel die wordt gebruikt voor de IP Ethernet-verbinding moet een afgeschermde kabel zijn.
De afscherming moet aan beide uiteinden zijn aangesloten.
Niet compatibel met een PoE-switch.
n
B. Groen = opstartproces of stroomvoorziening
Rood = storing of bezig met updaten
[2] Topologie
C
IN BEDRIJF STELLEN EN BEDIENEN
Volledige installatie van alle apparaten.
De pc aansluiten op de IP-ingang.
De animeo Connect besturingssoftware uitvoeren en de procedure volgen die wordt beschreven in de Softwarehandleiding.
KENMERKEN
Voedingsspanning
Voeding
Minimale stroom
Maximale stroom
Minimaal vermogen
Radiofrequentie
Zendbereik
Werkingstemperatuur
Relatieve vochtigheid
Materiaal van de behuizing
Afmetingen behuizing (b x h x d)
Beschermingsklasse
Beschermingsklasse
Vervuilingsgraad
Conformiteit
KABEL
Aansluiten op ...
Voeding
Ethernet
Wij geven om ons milieu Werp het apparaat niet weg met het huishoudelijk afval. Breng het naar een erkend inzamelpunt voor recycling.
24 V DC +/- 10% SELV/1 A max.
Verplicht gebruik van gecertificeerde voeding met begrensd vermogen (gecertificeerd volgens de relevante
versie van goedkeuringen 60950-1 of 62368-1, EN/IEC of UL in overeenstemming met het land van gebruik).
Begrensd vermogen geclassificeerd als LPS, PS2 of UL klasse II (volgens de norm).
32 mA
40 mA bij 24 V
0,74 W
868 MHz
min. 200 m in open veld
0 °C ... + 50°C
85% bij 30°C
ABS
133 x 86 x 44 mm
III
IP20
2
www.somfy.com/ce
Kabel
Cat. 6
Getwist paar
Maximale lengte
-
1,8 m
-
100 m
animeo Connect . IP/io Gateway . Ref. 5137982A -
10/20
