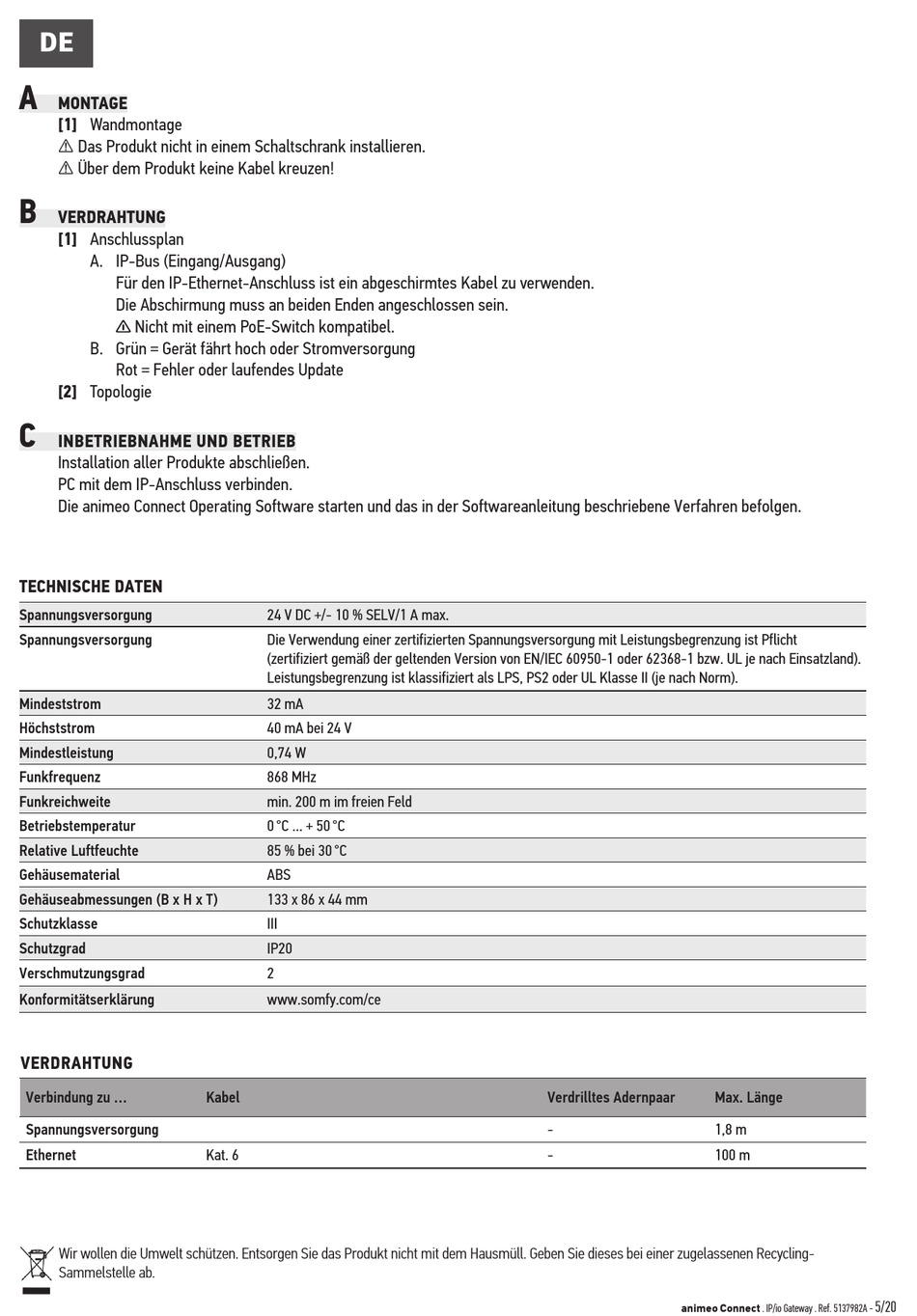

DE
A
MONTAGE
[1] Wandmontage
⚠ Das Produkt nicht in einem Schaltschrank installieren.
⚠ Über dem Produkt keine Kabel kreuzen!
B
VERDRAHTUNG
[1] Anschlussplan
A. IP-Bus (Eingang/Ausgang)
Für den IP-Ethernet-Anschluss ist ein abgeschirmtes Kabel zu verwenden.
Die Abschirmung muss an beiden Enden angeschlossen sein.
Nicht mit einem PoE-Switch kompatibel.
n
B. Grün = Gerät fährt hoch oder Stromversorgung
Rot = Fehler oder laufendes Update
[2] Topologie
C
INBETRIEBNAHME UND BETRIEB
Installation aller Produkte abschließen.
PC mit dem IP-Anschluss verbinden.
Die animeo Connect Operating Software starten und das in der Softwareanleitung beschriebene Verfahren befolgen.
TECHNISCHE DATEN
Spannungsversorgung
Spannungsversorgung
Mindeststrom
Höchststrom
Mindestleistung
Funkfrequenz
Funkreichweite
Betriebstemperatur
Relative Luftfeuchte
Gehäusematerial
Gehäuseabmessungen (B x H x T)
Schutzklasse
Schutzgrad
Verschmutzungsgrad
Konformitätserklärung
VERDRAHTUNG
Verbindung zu ...
Spannungsversorgung
Ethernet
Wir wollen die Umwelt schützen. Entsorgen Sie das Produkt nicht mit dem Hausmüll. Geben Sie dieses bei einer zugelassenen Recycling-
Sammelstelle ab.
24 V DC +/- 10 % SELV/1 A max.
Die Verwendung einer zertifizierten Spannungsversorgung mit Leistungsbegrenzung ist Pflicht
(zertifiziert gemäß der geltenden Version von EN/IEC 60950-1 oder 62368-1 bzw. UL je nach Einsatzland).
Leistungsbegrenzung ist klassifiziert als LPS, PS2 oder UL Klasse II (je nach Norm).
32 mA
40 mA bei 24 V
0,74 W
868 MHz
min. 200 m im freien Feld
0 °C ... + 50 °C
85 % bei 30 °C
ABS
133 x 86 x 44 mm
III
IP20
2
www.somfy.com/ce
Kabel
Kat. 6
Verdrilltes Adernpaar
Max. Länge
-
1,8 m
-
100 m
animeo Connect . IP/io Gateway . Ref. 5137982A -
5/20
