2. Podrobný popis obrazovky displeje
Na obrazovce displeje řady QX se nacházejí tři části; jedna „PRIMÁRNÍ" část nahoře a dvě „SEKUNDÁRNÍ" části vlevo a
vpravo dole na displeji.
2.1. Pracovní zobrazení

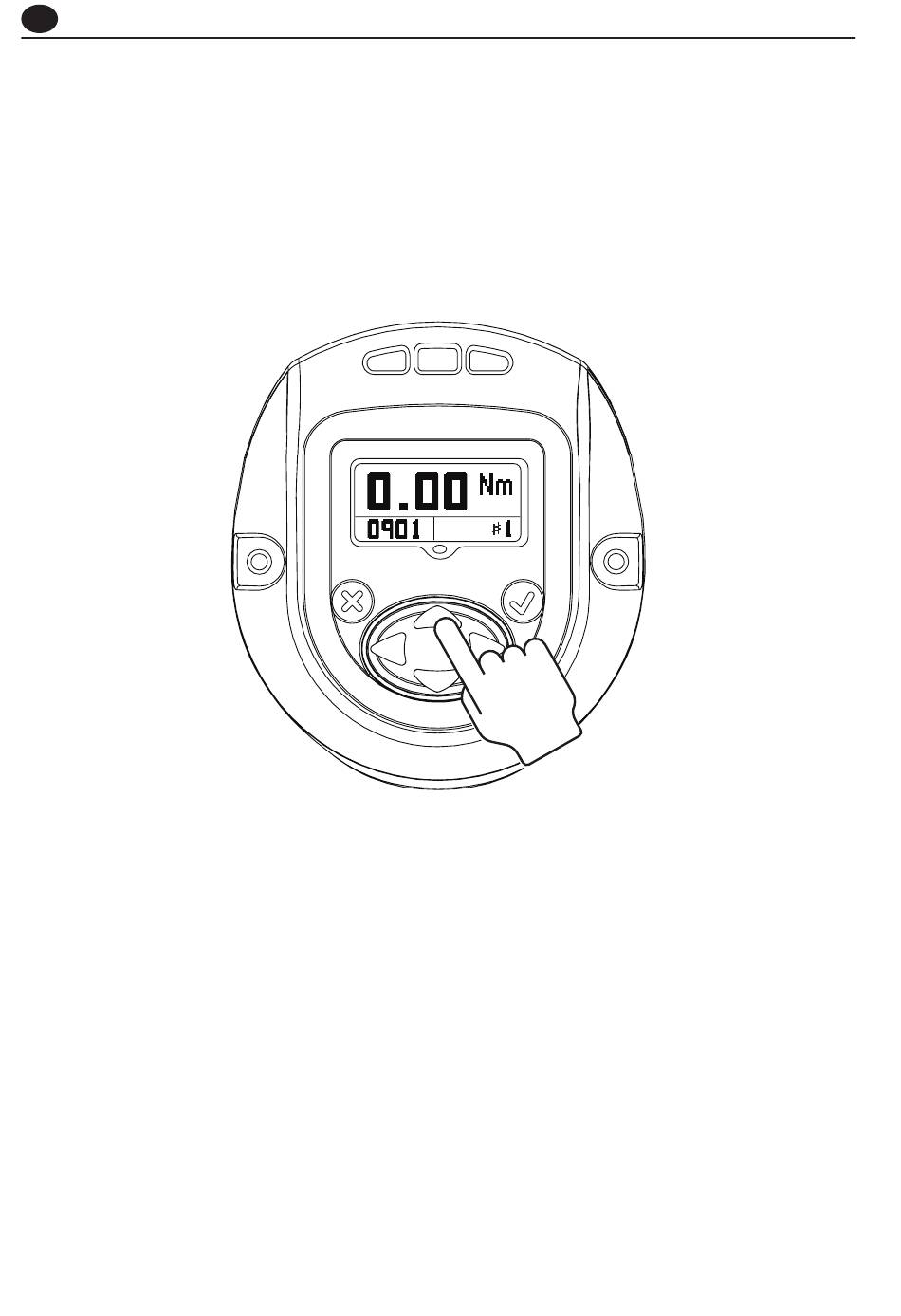

Jestliže po rozsvícení displeje stisknete klávesu „ENTER", zobrazí se tento obrázek.
PRIMÁRNÍ část – zobrazuje poslední maximální točivý moment (v případě momentové strategie) nebo poslední
maximální úhel (v případě úhlové strategie) společně s jednotkami.
SEKUNDÁRNÍ část VLEVO – zobrazuje počet cyklů nebo počet sdružených nástrojů, jestliže je počet sdružených nástrojů
naprogramován.
SEKUNDÁRNÍ část VPRAVO – zobrazuje aktivní číslo konfigurace.
