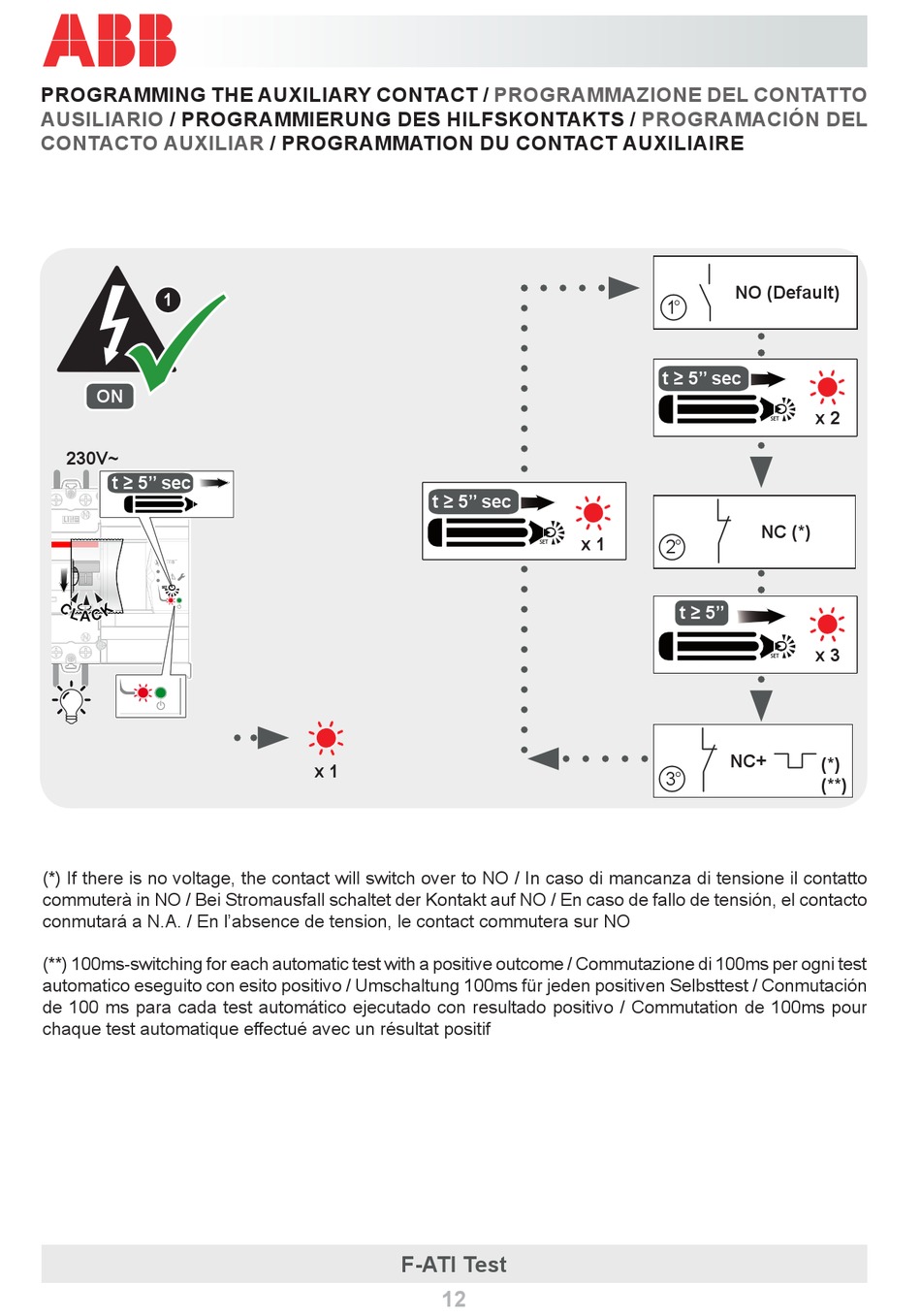

PROGRAMMING THE AUXILIARY CONTACT /
AUSILIARIO
CONTACTO AUXILIAR
1
ON
230V~
t ≥ 5'' sec

SET SET
SET
(*) If there is no voltage, the contact will switch over to NO / In caso di mancanza di tensione il contatto
commuterà in NO / Bei Stromausfall schaltet der Kontakt auf NO / En caso de fallo de tensión, el contacto
conmutará a N.A. / En l'absence de tension, le contact commutera sur NO
(**) 100ms-switching for each automatic test with a positive outcome / Commutazione di 100ms per ogni test
automatico eseguito con esito positivo / Umschaltung 100ms für jeden positiven Selbsttest / Conmutación
de 100 ms para cada test automático ejecutado con resultado positivo / Commutation de 100ms pour
chaque test automatique effectué avec un résultat positif
/ PROGRAMMIERUNG DES HILFSKONTAKTS /
/ PROGRAMMATION DU CONTACT AUXILIAIRE
x 1
PROGRAMMAZIONE DEL CONTATTO
t ≥ 5'' sec
SET
F-ATI Test
12
PROGRAMACIÓN DEL
NO (Default)
1°
t ≥ 5'' sec
x 1
2°
t ≥ 5''
NC+
3°
x 2
SET
NC (*)
x 3
SET
(*)
(**)
