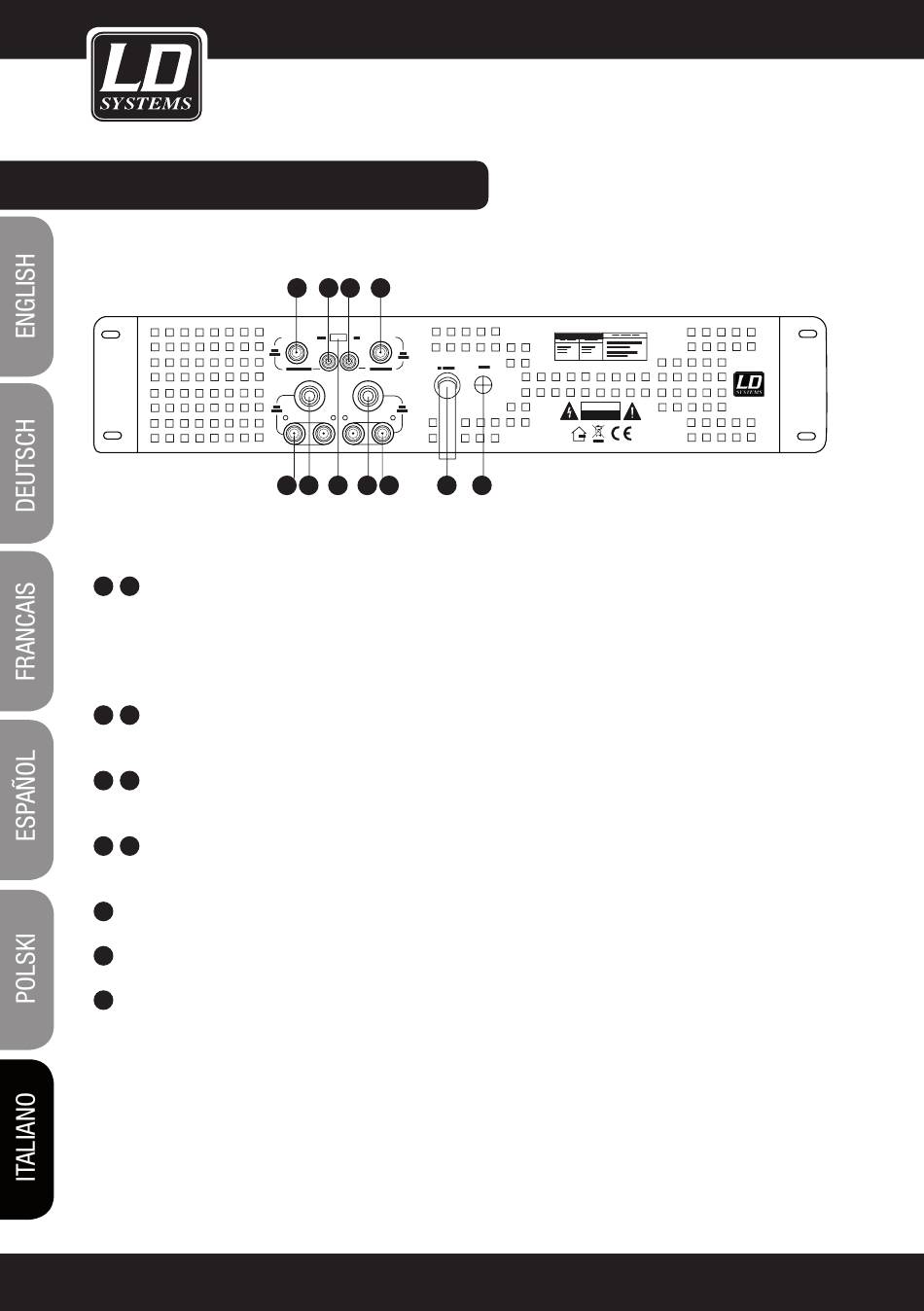

POSTERIORE E CABLAGGIO:
1
2
INGRESSI CANALE A / CANALE B (CHA/CHB)
•Prese jack da 6,3 mm
•Collegamento bilanciato: Sleeve = massa; Tip = segnale positivo (+); Ring = segnale negativo (-)
•Collegamento sbilanciato: Sleeve = massa; Tip = segnale positivo (+)
3
4
PRESE SINISTRE, SEGNALE DI ENTRATA CANALE A / CANALE B (CHA/CHB, RCA)
Collegamento sbilanciato: Ring = massa; Tip = segnale positivo (+)
5
6
USCITE CANALE A / CANALE B (CHA/CHB, SPEAKON)
+1/+2 = segnale positivo (+); -1/-2: segnale negativo (-)
7
8
USCITE CANALE A / CANALE B (CHA/CHB, MORSETTI)
rosso = segnale positivo (+); nero = segnale negativo (-)
9
SELETTORE GROUND-LIFT
10
CAVO DI ALIMENTAZIONE
11
FUSIBILE: F 5 A / 250 V
