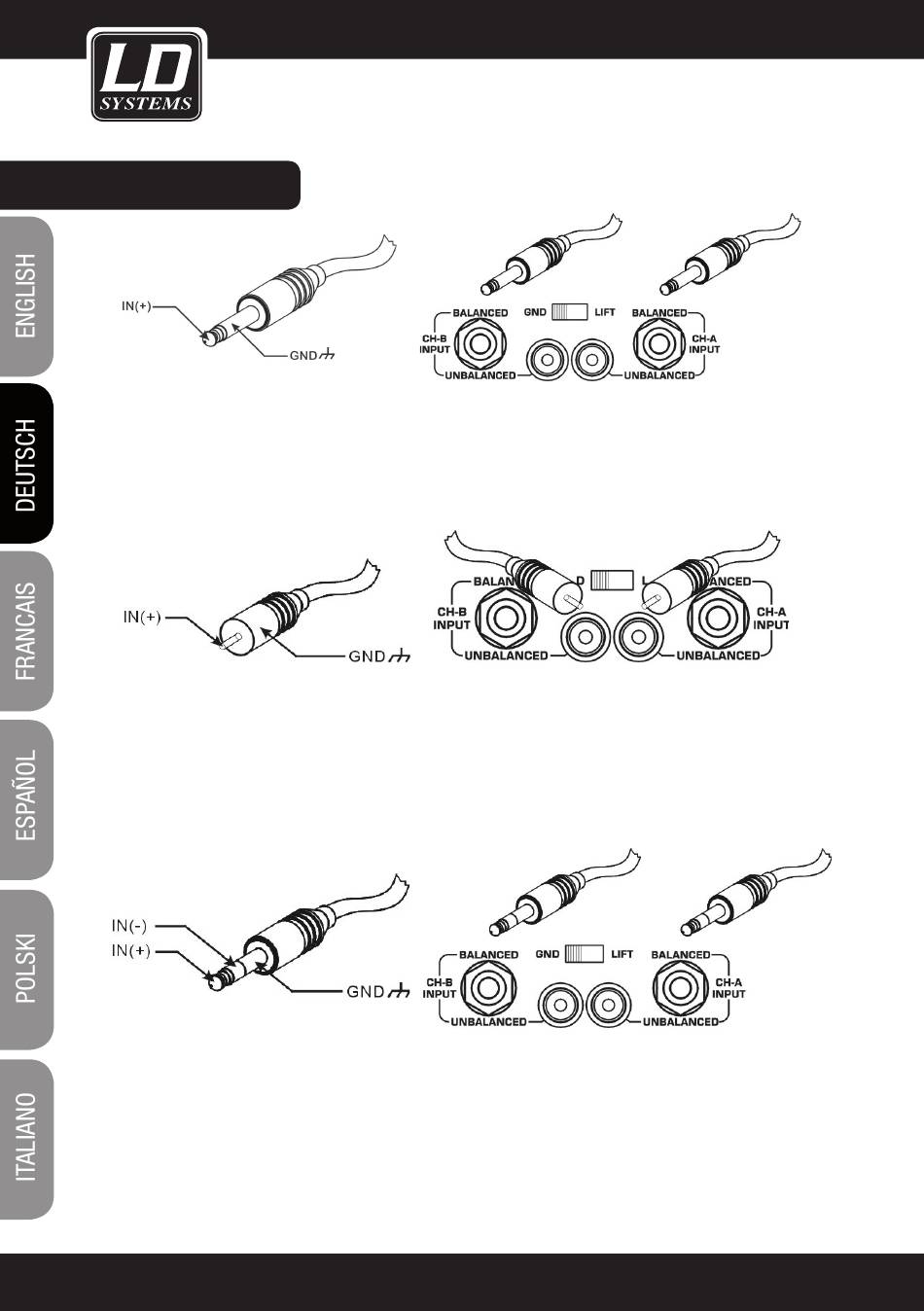

ANSCHLÜSSE:
1) Unsymmetrisch:
Abb. : 6,3 mm Klinkeneingänge
Anschluss über Mono Klinkenstecker:
Tip (Spitze) = Signal +
Sleeve (Mantel) = Masse
Abb. : Cinch Eingänge
Anschluss über Cinch Stecker:
Tip (Spitze) = Signal +
Ring = Masse
2) Symmetrisch:
Abb. : 6,3 mm Klinkeneingänge (Stereo)
Anschluss über Stereo Klinkenstecker:
Sleeve (Mantel) = Masse
Tip (Spitze) = Signal +
Ring = Signal -
