f. Nach dem Auffüllen das Ventil der Niederdruckseite (blau) schließen.

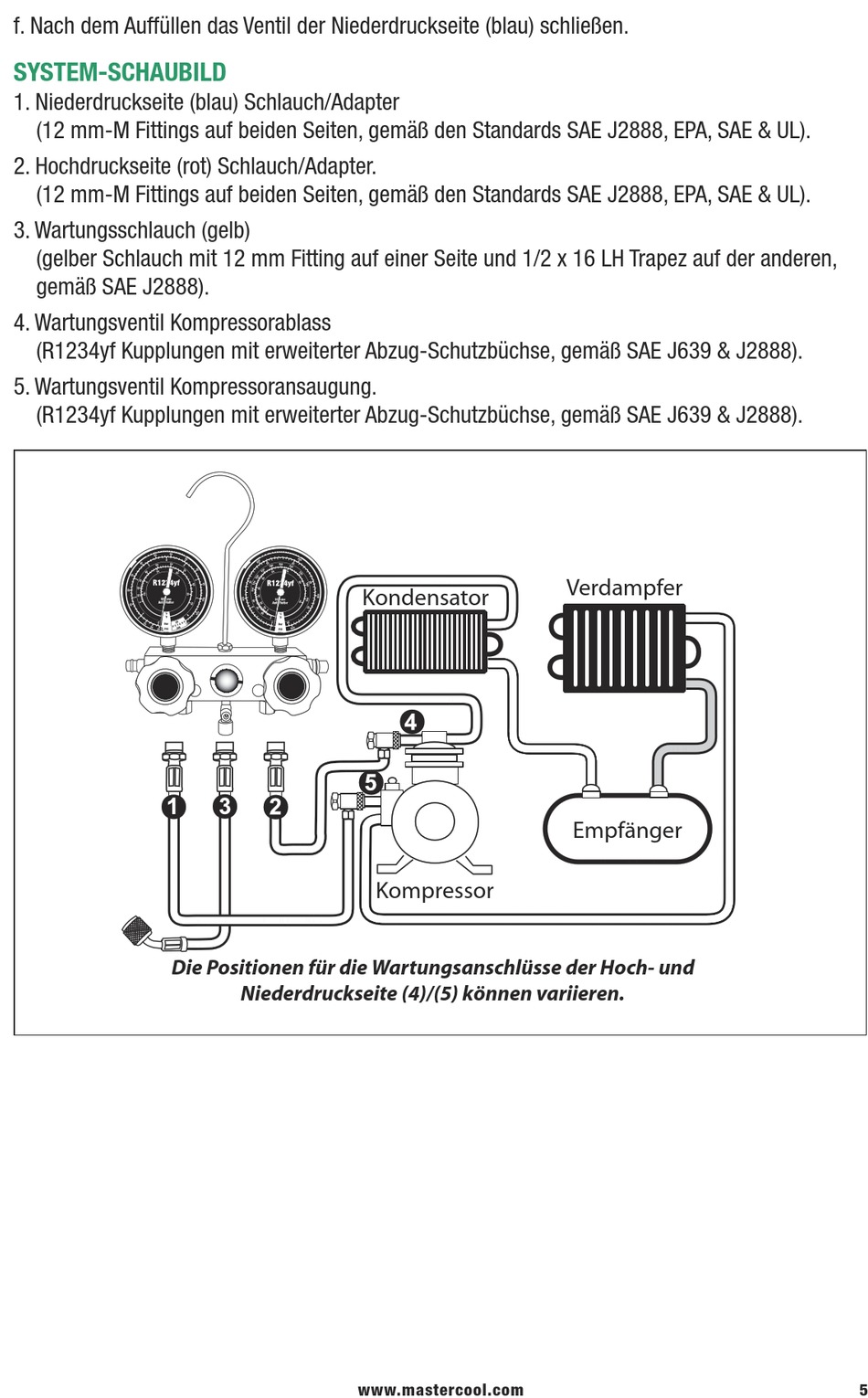

SYSTEM-SCHAUBILD
1. Niederdruckseite (blau) Schlauch/Adapter
(12 mm-M Fittings auf beiden Seiten, gemäß den Standards SAE J2888, EPA, SAE & UL).
2. Hochdruckseite (rot) Schlauch/Adapter.
(12 mm-M Fittings auf beiden Seiten, gemäß den Standards SAE J2888, EPA, SAE & UL).
3. Wartungsschlauch (gelb)
(gelber Schlauch mit 12 mm Fitting auf einer Seite und 1/2 x 16 LH Trapez auf der anderen,
gemäß SAE J2888).
4. Wartungsventil Kompressorablass
(R1234yf Kupplungen mit erweiterter Abzug-Schutzbüchse, gemäß SAE J639 & J2888).
5. Wartungsventil Kompressoransaugung.
(R1234yf Kupplungen mit erweiterter Abzug-Schutzbüchse, gemäß SAE J639 & J2888).
��� ���������� ��� ��� ������������������ ��� ����� ���
�����������
����������
���������������� ������� ������ ����������
