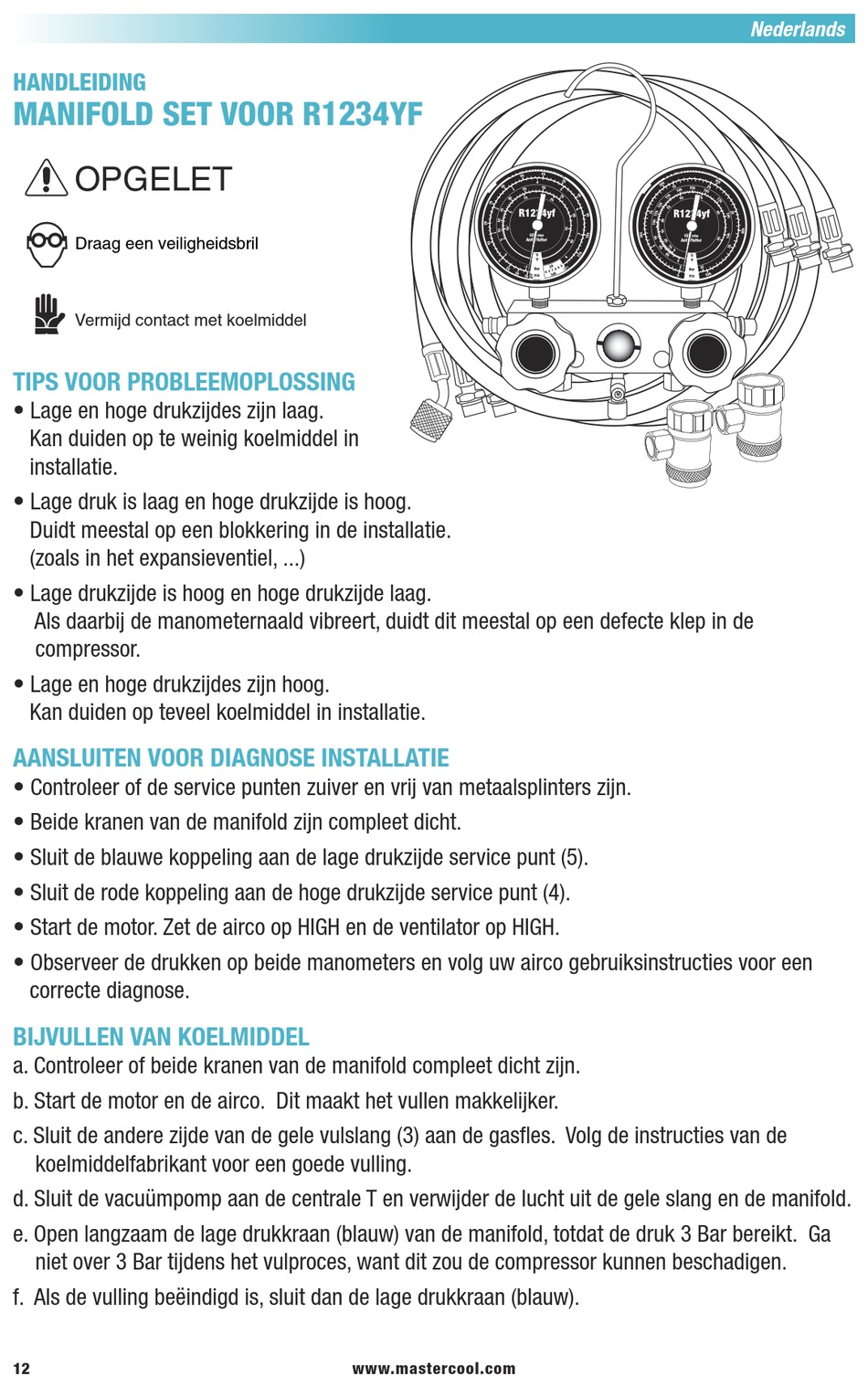

HANDLEIDING
MANIFOLD SET VOOR R1234YF
�������
����� ��� ���������������
������� ������� ��� ����������
TIPS VOOR PROBLEEMOPLOSSING
• Lage en hoge drukzijdes zijn laag.
Kan duiden op te weinig koelmiddel in
installatie.
• Lage druk is laag en hoge drukzijde is hoog.
Duidt meestal op een blokkering in de installatie.
(zoals in het expansieventiel, ...)
• Lage drukzijde is hoog en hoge drukzijde laag.
Als daarbij de manometernaald vibreert, duidt dit meestal op een defecte klep in de
compressor.
• Lage en hoge drukzijdes zijn hoog.
Kan duiden op teveel koelmiddel in installatie.
AANSLUITEN VOOR DIAGNOSE INSTALLATIE
• Controleer of de service punten zuiver en vrij van metaalsplinters zijn.
• Beide kranen van de manifold zijn compleet dicht.
• Sluit de blauwe koppeling aan de lage drukzijde service punt (5).
• Sluit de rode koppeling aan de hoge drukzijde service punt (4).
• Start de motor. Zet de airco op HIGH en de ventilator op HIGH.
• Observeer de drukken op beide manometers en volg uw airco gebruiksinstructies voor een
correcte diagnose.
BIJVULLEN VAN KOELMIDDEL
a. Controleer of beide kranen van de manifold compleet dicht zijn.
b. Start de motor en de airco. Dit maakt het vullen makkelijker.
c. Sluit de andere zijde van de gele vulslang (3) aan de gasfles. Volg de instructies van de
koelmiddelfabrikant voor een goede vulling.
d. Sluit de vacuümpomp aan de centrale T en verwijder de lucht uit de gele slang en de manifold.
e. Open langzaam de lage drukkraan (blauw) van de manifold, totdat de druk 3 Bar bereikt. Ga
niet over 3 Bar tijdens het vulproces, want dit zou de compressor kunnen beschadigen.
f. Als de vulling beëindigd is, sluit dan de lage drukkraan (blauw).
