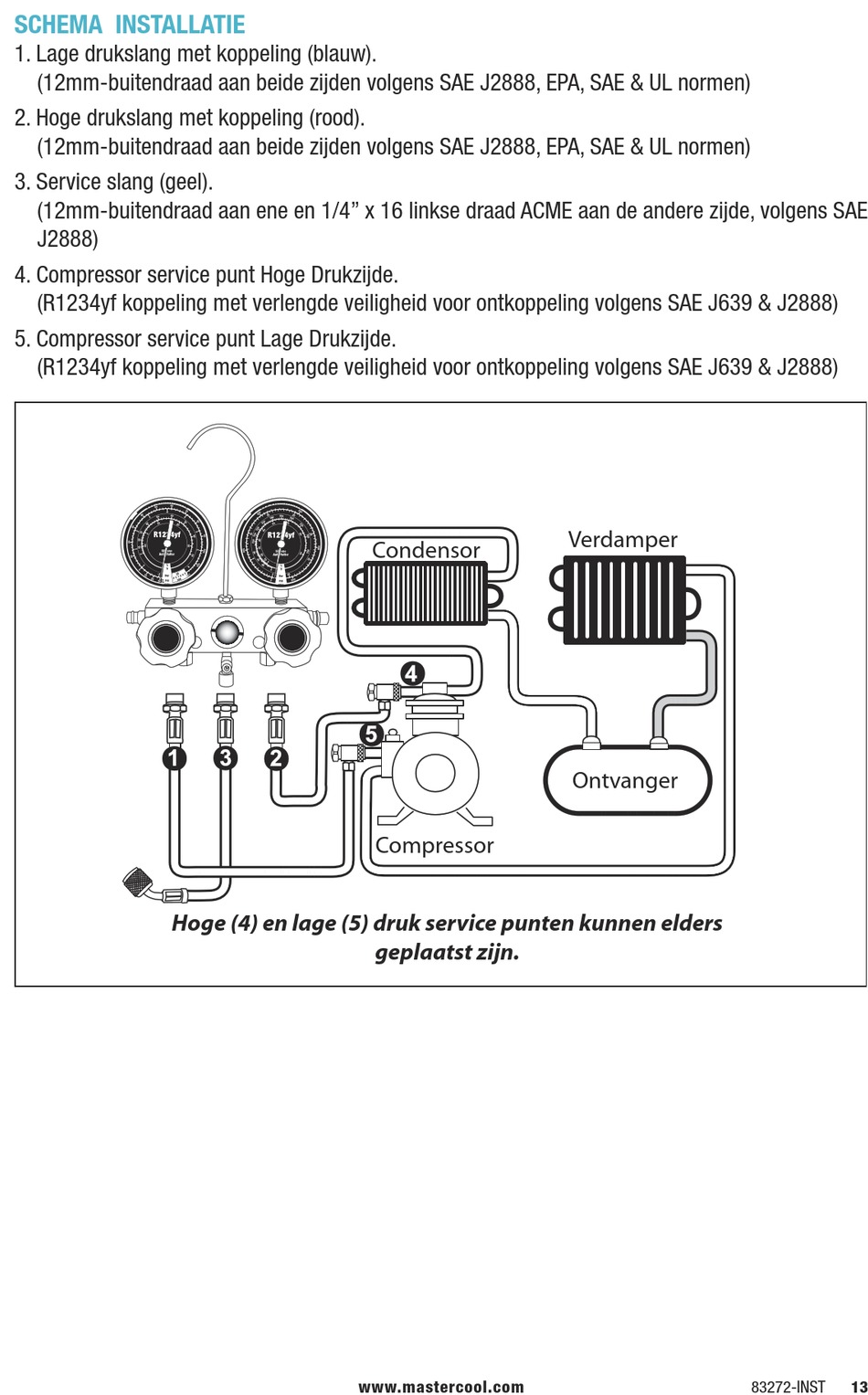

SCHEMA INSTALLATIE
1. Lage drukslang met koppeling (blauw).
(12mm-buitendraad aan beide zijden volgens SAE J2888, EPA, SAE & UL normen)
2. Hoge drukslang met koppeling (rood).
(12mm-buitendraad aan beide zijden volgens SAE J2888, EPA, SAE & UL normen)
3. Service slang (geel).
(12mm-buitendraad aan ene en 1/4" x 16 linkse draad ACME aan de andere zijde, volgens SAE
J2888)
4. Compressor service punt Hoge Drukzijde.
(R1234yf koppeling met verlengde veiligheid voor ontkoppeling volgens SAE J639 & J2888)
5. Compressor service punt Lage Drukzijde.
(R1234yf koppeling met verlengde veiligheid voor ontkoppeling volgens SAE J639 & J2888)
���� ��� �� ���� ��� ���� ������� ������ ������ ������
���������
����������
��������� �����
