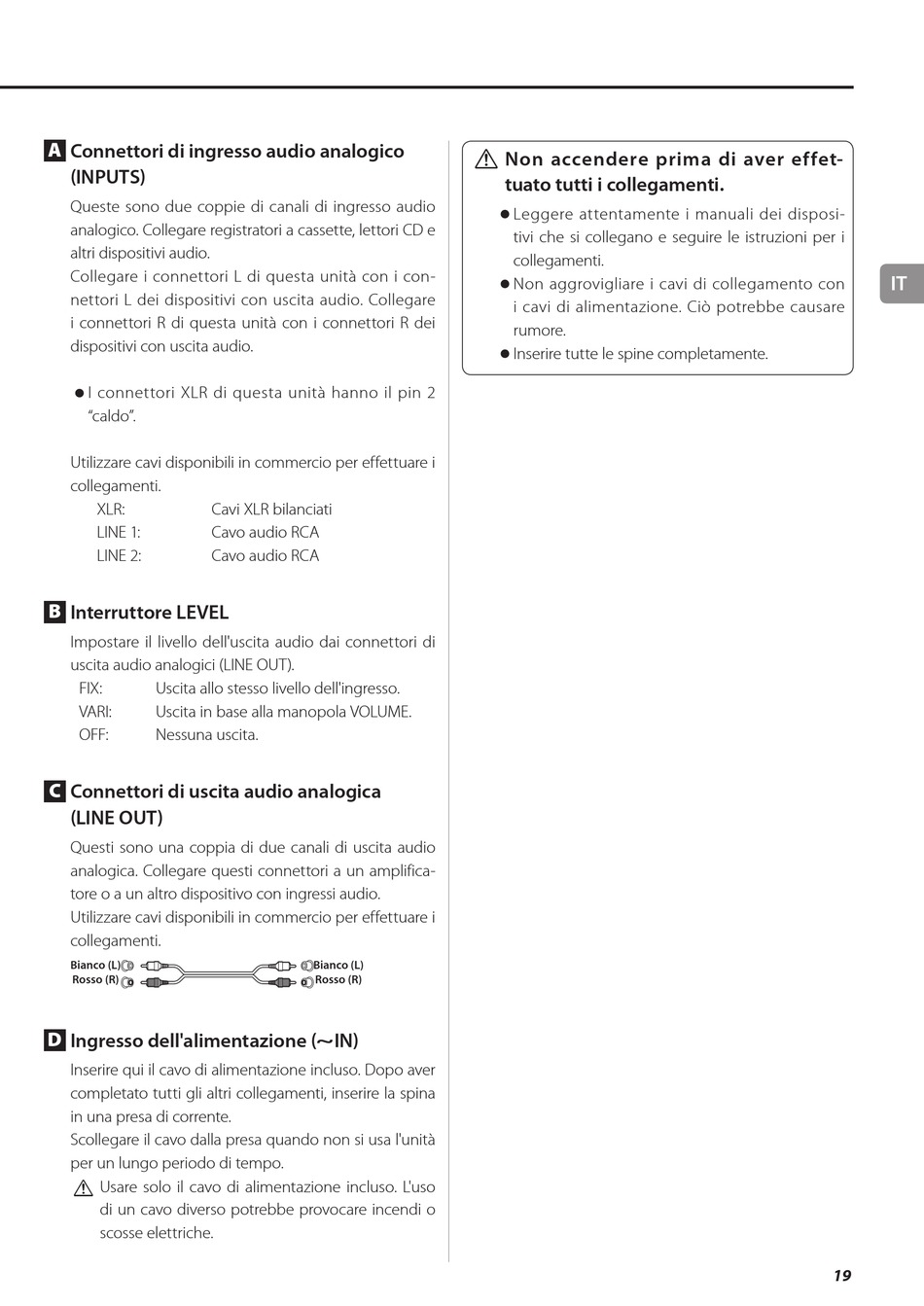

A
Connettori di ingresso audio analogico
(INPUTS)
Queste sono due coppie di canali di ingresso audio
analogico. Collegare registratori a cassette, lettori CD e
altri dispositivi audio.
Collegare i connettori L di questa unità con i con-
nettori L dei dispositivi con uscita audio. Collegare
i connettori R di questa unità con i connettori R dei
dispositivi con uscita audio.
o I connettori XLR di questa unità hanno il pin 2
"caldo".
Utilizzare cavi disponibili in commercio per effettuare i
collegamenti.
XLR: Cavi XLR bilanciati
LINE 1: Cavo audio RCA
LINE 2: Cavo audio RCA
B
Interruttore LEVEL
Impostare il livello dell'uscita audio dai connettori di
uscita audio analogici (LINE OUT).
FIX: Uscita allo stesso livello dell'ingresso.
VARI: Uscita in base alla manopola VOLUME.
OFF: Nessuna uscita.
C
Connettori di uscita audio analogica
(LINE OUT)
Questi sono una coppia di due canali di uscita audio
analogica. Collegare questi connettori a un amplifica-
tore o a un altro dispositivo con ingressi audio.
Utilizzare cavi disponibili in commercio per effettuare i
collegamenti.
Bianco (L)
Rosso (R)
D

Ingresso dell'alimentazione (~IN)

Inserire qui il cavo di alimentazione incluso. Dopo aver
completato tutti gli altri collegamenti, inserire la spina
in una presa di corrente.
Scollegare il cavo dalla presa quando non si usa l'unità
per un lungo periodo di tempo.
V Usare solo il cavo di alimentazione incluso. L'uso
di un cavo diverso potrebbe provocare incendi o
scosse elettriche.
V Non accendere prima di aver effet-
Bianco (L)
Rosso (R)
tuato tutti i collegamenti.
o Leggere attentamente i manuali dei disposi-
tivi che si collegano e seguire le istruzioni per i
collegamenti.
o Non aggrovigliare i cavi di collegamento con
i cavi di alimentazione. Ciò potrebbe causare
rumore.
o Inserire tutte le spine completamente.
IT
19
