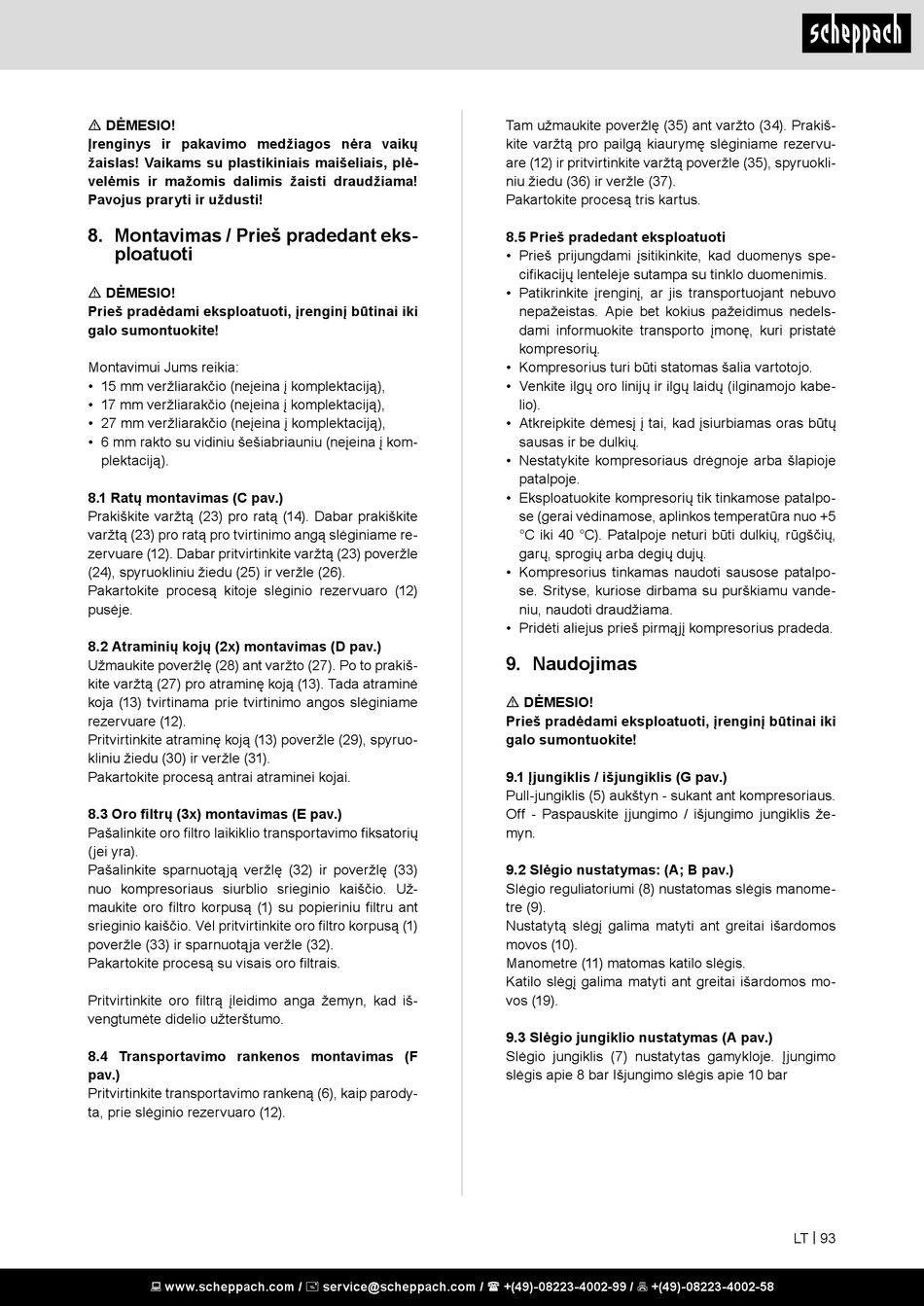

m DĖMESIO!
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams su plastikiniais maišeliais, plė-
velėmis ir mažomis dalimis žaisti draudžiama!
Pavojus praryti ir uždusti!
8. Montavimas / Prieš pradedant eks-
ploatuoti
m DĖMESIO!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Montavimui Jums reikia:
• 15 mm veržliarakčio (neįeina į komplektaciją),
• 17 mm veržliarakčio (neįeina į komplektaciją),
• 27 mm veržliarakčio (neįeina į komplektaciją),
• 6 mm rakto su vidiniu šešiabriauniu (neįeina į kom-
plektaciją).
8.1 Ratų montavimas (C pav.)
Prakiškite varžtą (23) pro ratą (14). Dabar prakiškite
varžtą (23) pro ratą pro tvirtinimo angą slėginiame re-
zervuare (12). Dabar pritvirtinkite varžtą (23) poveržle
(24), spyruokliniu žiedu (25) ir veržle (26).
Pakartokite procesą kitoje slėginio rezervuaro (12)
pusėje.
8.2 Atraminių kojų (2x) montavimas (D pav.)
Užmaukite poveržlę (28) ant varžto (27). Po to prakiš-
kite varžtą (27) pro atraminę koją (13). Tada atraminė
koja (13) tvirtinama prie tvirtinimo angos slėginiame
rezervuare (12).
Pritvirtinkite atraminę koją (13) poveržle (29), spyruo-
kliniu žiedu (30) ir veržle (31).
Pakartokite procesą antrai atraminei kojai.
8.3 Oro filtrų (3x) montavimas (E pav.)
Pašalinkite oro filtro laikiklio transportavimo fiksatorių
(jei yra).
Pašalinkite sparnuotąją veržlę (32) ir poveržlę (33)
nuo kompresoriaus siurblio srieginio kaiščio. Už-
maukite oro filtro korpusą (1) su popieriniu filtru ant
srieginio kaiščio. Vėl pritvirtinkite oro filtro korpusą (1)
poveržle (33) ir sparnuotąja veržle (32).
Pakartokite procesą su visais oro filtrais.
Pritvirtinkite oro filtrą įleidimo anga žemyn, kad iš-
vengtumėte didelio užterštumo.
8.4 Transportavimo rankenos montavimas (F
pav.)
Pritvirtinkite transportavimo rankeną (6), kaip parody-
ta, prie slėginio rezervuaro (12).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Tam užmaukite poveržlę (35) ant varžto (34). Prakiš-
kite varžtą pro pailgą kiaurymę slėginiame rezervu-
are (12) ir pritvirtinkite varžtą poveržle (35), spyruokli-
niu žiedu (36) ir veržle (37).
Pakartokite procesą tris kartus.
8.5 Prieš pradedant eksploatuoti
• Prieš prijungdami įsitikinkite, kad duomenys spe-
cifikacijų lentelėje sutampa su tinklo duomenimis.
• Patikrinkite įrenginį, ar jis transportuojant nebuvo
nepažeistas. Apie bet kokius pažeidimus nedels-
dami informuokite transporto įmonę, kuri pristatė
kompresorių.
• Kompresorius turi būti statomas šalia vartotojo.
• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabe-
lio).
• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų
sausas ir be dulkių.
• Nestatykite kompresoriaus drėgnoje arba šlapioje
patalpoje.
• Eksploatuokite kompresorių tik tinkamose patalpo-
se (gerai vėdinamose, aplinkos temperatūra nuo +5
°C iki 40 °C). Patalpoje neturi būti dulkių, rūgščių,
garų, sprogių arba degių dujų.
• Kompresorius tinkamas naudoti sausose patalpo-
se. Srityse, kuriose dirbama su purškiamu vande-
niu, naudoti draudžiama.
• Pridėti aliejus prieš pirmąjį kompresorius pradeda.

9. Naudojimas

m DĖMESIO!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
9.1 Įjungiklis / išjungiklis (G pav.)
Pull-jungiklis (5) aukštyn - sukant ant kompresoriaus.
Off - Paspauskite įjungimo / išjungimo jungiklis že-
myn.
9.2 Slėgio nustatymas: (A; B pav.)
Slėgio reguliatoriumi (8) nustatomas slėgis manome-
tre (9).
Nustatytą slėgį galima matyti ant greitai išardomos
movos (10).
Manometre (11) matomas katilo slėgis.
Katilo slėgį galima matyti ant greitai išardomos mo-
vos (19).
9.3 Slėgio jungiklio nustatymas (A pav.)
Slėgio jungiklis (7) nustatytas gamykloje. Įjungimo
slėgis apie 8 bar Išjungimo slėgis apie 10 bar
