DMX-Protokoll
Der BAT 1 Digital kann mit einem Controller im Control-Modus oder ohne Controller im Stand-alone-
Modus bedient werden.
Steuereinheit
Wenn die Anzeigenlampe an ist, bedeutet dies, dass der BAT läuft.
A. LED
B. Display
C. [ENTER] Taste
DMX Control Modus
Die Scanner sind individuell
angeschlossen. Die Scanner antworten auf das DMX-Signal des Controllers (wenn Sie die DMX-Adresse
wählen und sichern, zeigt der Controller das nächste Mal die gespeicherte DMX-Adresse an).
DMX-Addressierung
Die Schalttafel auf der Vorderseite des BAT 1 ermöglicht die Zuordnung der DMX-Scanner-Adresse, das ist
der erste Kanal von dem der BAT auf den Controller antwortet. Bitte achten Sie beim Benutzen des
Controllers darauf, dass das Gerät 3 Kanäle hat. Wenn Sie mit mehreren BATs arbeiten, stellen Sie sicher,
dass Sie die DMX-Adressen richtig eingegeben haben.
Deshalb sollte die DMX-Adresse des ersten BAT1 1(A001) sein; die DMX-Adresse des zweiten BAT sollte
1+3=4(A004) sein; die DMX-Adresse des dritten BAT sollte 4+3=7(A007) sein etc.
Bitte achten Sie darauf, dass sich keine Kanäle überschneiden, damit jeder BAT richtig gesteuert werden
kann. Wenn zwei oder mehr BATs gleichzeitig adressiert sind, laufen sie gleichzeitig.
Für Adresseingaben sehen Sie bitte in der Anleitung unter "Adressierung" nach (menu
Steuerung
Nachdem Sie alle BAT-Scanner adressiert haben, können Sie diese nur mit Hilfe des Light-Controllers
starten.
Hinweis: Nach dem Einschalten findet der BAT automatisch heraus, ob DMX-512-Daten empfangen
wurden oder nicht. Wenn beim DMX-Input keine Daten angekommen sind, leuchtet die "LED" auf der
Schalttafel nicht.
Das Problem könnte folgende Ursache haben:
- Das XLR-Kabel vom Controller ist nicht mit dem Input des BAT verbunden.
- Der Controller ist ausgeschaltet oder defekt, das Kabel oder der Anschluss ist defekt oder die Signalkabel
sind im Input-Anschluss vertauscht.
Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) in den letzten Scanner zu stöpseln, um
eine einwandfreie Übertragung zur DMX-Datenverbindung sicherzustellen.
D. [MODE] Taste
E. Up Taste
F. Down Taste
adressiert und auf eine Daten-verbindung und an den Controller

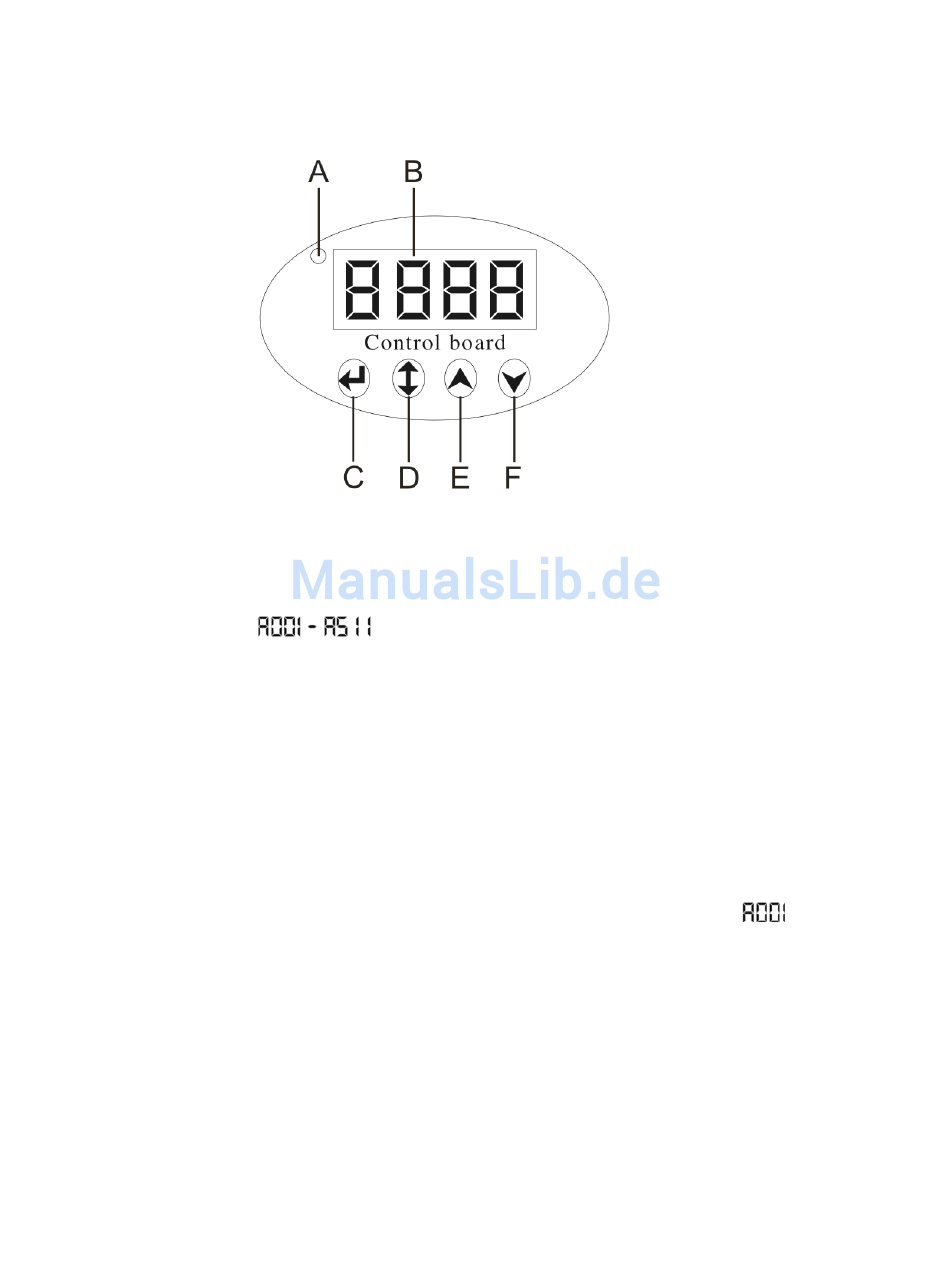

Abb. 5
).
