HANDBUCH
DEUTSCH
Vintage Blaze '55
V1
Bestellnummer: 43310
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SHOWTEC Vintage Blaze '55

  • Seite 1 HANDBUCH DEUTSCH Vintage Blaze ’55 Bestellnummer: 43310 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
  • Seite 2: Inhaltsverzeichnis

    Vintage Blaze ‘55 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Optionales Zubehör ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ...................................
  • Seite 3: Warnung

    Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Vintage Blaze ’55 ● Powercon Netzkabel (1,4 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach.
  • Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 43310...
  • Seite 5: Bestimmungsgemäßer Gebrauch

    Vintage Blaze ‘55 ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. ● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken.
  • Seite 6: Netzanschlüsse

    Vintage Blaze ‘55 Der Vintage Blaze ‘55 kann mit einer Schelle an einem beliebigen Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind.
  • Seite 7: Rückgabe

    Vintage Blaze ‘55 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen.
  • Seite 8: Beschreibung Des Geräts

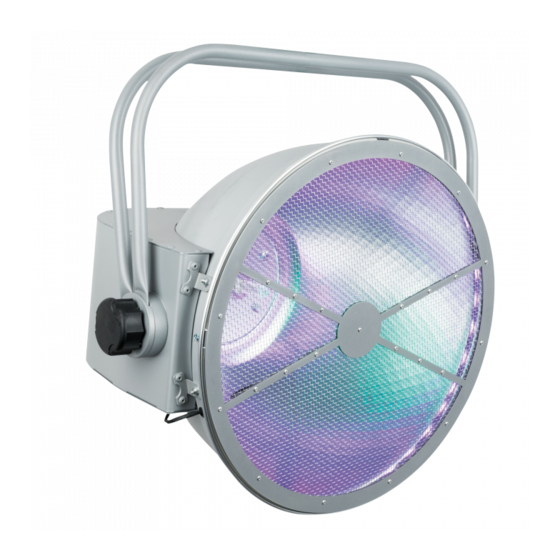

    Vintage Blaze ‘55 Beschreibung des Geräts Funktionen Der Vintage Blaze ‘55 von Showtec ist ein Retro-Fluter mit hoher Leistung und hervorragenden Effekten. ● Vintage-Design ● Eingangsspannung: 240 V AC, 50/60 Hz ● Leistungsaufnahme: 640 W ● DMX-Kanäle: 1, 2, 4 oder 11 Kanäle ●...
  • Seite 9: Rückseite

    Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Installation der Lampe Der Showtec Vintage Blaze ‘55 benötigt HPL-575 Lampen (Bestellnummer 80812G, 80812O oder 80815G) oder HPL-750 Lampen (Bestellnummer80816G), wie sie bei allen gängigen Herstellern erhältlich sind.
  • Seite 10 Vintage Blaze ‘55 Verfahrensweise: 01) Trennen Sie den Vintage von der Stromversorgung, bevor Sie die Lampe installieren. 02) Entfernen Sie die 4 Schrauben auf der Vorderseite des Scheinwerfers (Abb. 03). 03) Trennen Sie den LED-Streifen vorsichtig von den 2 Anschlüssen an der Seite des Lampengitters (Abb. 04).
  • Seite 11 Vintage Blaze ‘55 Abb. 04 Abb. 05 Abb. 06 Abb. 07 Bestellnummer: 43310...
  • Seite 12 Vintage Blaze ‘55 Abb. 08 Abb. 09 Abb. 10 Abb. 11 Bestellnummer: 43310...
  • Seite 13 Vintage Blaze ‘55 Abb. 12 Bestellnummer: 43310...
  • Seite 14: Setup Und Betrieb

    Vintage Blaze ‘55 Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt.
  • Seite 15: Verbinden Der Geräte

    Vintage Blaze ‘55 DMX-Setup für mehrere Vintages Abb. 13 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden.
  • Seite 16: Bedienfeld

    Vintage Blaze ‘55 Bedienfeld A) LCD-Display MENU-Taste C) Up-Taste D) Down-Taste Abb. 14 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Rückseite des Geräts können Sie dem Gerät eine DMX-Adresse zuweisen.
  • Seite 17: Menü-Übersicht

    Vintage Blaze ‘55 Menü-Übersicht Hauptmenü-Optionen DMX-Adresse DMX-Konfiguration Manuelle Steuerung – Wolframlampe Manueller Steuerung – LEDs, rot Manueller Steuerung – LEDs, grün Manueller Steuerung – LEDs, blau Voreingestellte statische Farben Dimmerkurve – Wolframlampe Dimmerkurve – LEDs Bestellnummer: 43310...
  • Seite 18 Vintage Blaze ‘55 1. DMX-Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die Menu-Taste, bis das Display anzeigt. 02) Stellen Sie die gewünschte DMX-Adresse mit Up und Down ein. 03) Der Einstellbereich umfasst die Werte 2. DMX-Konfiguration In diesem Menü...
  • Seite 19 Vintage Blaze ‘55 7. Voreingestellte statische Farben In diesem Menü können Sie eine der 35 voreingestellten Farben auswählen. 01) Drücken Sie die Menu-Taste, bis das Display anzeigt. 02) Wählen mit Up und Down eine der Farben aus. 03) Der Einstellbereich umfasst die Werte 8.
  • Seite 20: Dmx-Kanäle

    Vintage Blaze ‘55 DMX-Kanäle 1 Kanal Kanal 1 – Wolframlampe Weißintensität 0-255 Schrittweise Weißeinstellung von 0 – 100% 2 Kanäle Kanal 1 – Wolframlampe Weißintensität 0-255 Schrittweise Weißeinstellung von 0 – 100% Kanal 2 – Voreingestellte Farben LEDs Keine Funktion 5-11 Farbe 1 12-18...
  • Seite 21: Kanäle

    Vintage Blaze ‘55 4 Kanäle Kanal 1 – Wolframlampe Weißintensität 0-255 Schrittweise Weißeinstellung von 0 – 100% Kanal 2 - Rotintensität Alle LEDs 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 3 - Grünintensität Alle LEDs 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 4 - Blauintensität Alle LEDs 0-255 Schrittweise Blaueinstellung von 0 –...
  • Seite 22: Wartung

    Vintage Blaze ‘55 Kanal 11 – voreingestellte Farben Alle LEDs (CH10 muss zwischen 1-255 eingestellt sein Keine Funktion 5-11 Farbe 1 12-18 Farbe 2 19-25 Farbe 3 26-32 Farbe 4 33-39 Farbe 5 40-46 Farbe 6 47-53 Farbe 7 54-60 Farbe 8 61-67 Farbe 9...
  • Seite 23: Lampen Ersetzen

    Vintage Blaze ‘55 Der Vintage Blaze‘55 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit.
  • Seite 24 Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Geben Sie das Gerät an Ihren Showtec- Händler zurück. Die Geräte Der Controller ist nicht • Schließen Sie den Controller an starten korrekt angeschlossen.
  • Seite 25: Technische Daten

    Vintage Blaze ‘55 Technische Daten Modell: Showtec Vintage Blaze ’55 Eingangsspannung: 240 V AC, 50/60 Hz Leistungsaufnahme: 640 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stück Geräte an Stromleitung @ 240V: 3 Stk. Schutzart: IP-20 Abmessungen: 650 x 505 x 435 mm inkl. Halterung (LxBxH)
  • Seite 26: Abmessungen

    Vintage Blaze ‘55 Abmessungen Bestellnummer: 43310...
  • Seite 27: Notizen

    Vintage Blaze ‘55 Notizen Bestellnummer: 43310...
