- Seite 1 Bat 2 Digital ORDERCODE 30851...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
- Seite 3 Showtec Showtec Bat 2 Digital Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Montage…………………………………………………………………………………………………………. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Rückseite……………......…………………………………………………………..…..…..….. Installation................…...…………………………………….….. Lampeninstallation............………………………………………..………… Aufstellung und Bedienung............……..……………………………...….. Ein Bat ................……………………………………………….…. Mehrere Bat’s................…………………………………………. DMX-Protokoll…...........……………………………………………………………. Steuereinheit…....……........………………………………………………………. DMX Control Modus......……………………………………………………………………… adressierung........……………………………………………………………………… Stand – alone Modus.........…………………………………………………………………. Functionen der Steuereinheit......………………………………………………………………...
- Seite 4 WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! Vor öffnen,das Gerätes vom Netz trennen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten...
- Seite 5 (z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •...
- Seite 6 ANMERKUNGEN: Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Konsequente Betriebspausen erhöhen die Lebensdauer des Gerätes. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,8 Meter nicht unterschreiten! Die maximale Umgebungstemperatur t darf nicht überschritten werden. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.

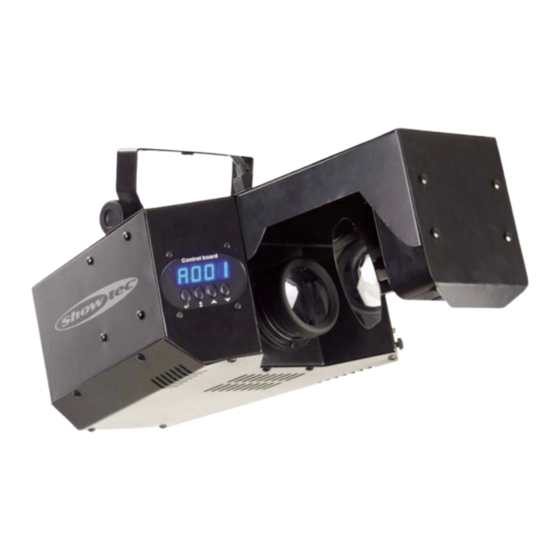

- Seite 7 GERÄTEBESCHREIBUNG Features Der Showtec Bat 2 ist ein Lichteffekt mit hohem Output und großartigen Effekten. • 1 Gobo-Rad mit 15 Gobos und offen • DMX-Control durch standard DMX-Controller • 5 DMX- Kanäle belegt • Strobe-Effekt mit regulierbarer Geschwindigkeit (1-8 Blitze/Sekunde) •...
- Seite 8 Rückseite Abb. 2 5) Sicherheitsöse für Sicherheitskabel Signal-Anschluß (OUT) Signal-Anschluß (IN) 8) IEC Power-Anschluß Sicherung 3A / 250V Erde...
- Seite 9 Installation Lampeninstallation Der Showtec Bat 2 braucht man eine ELC (Ordercode 80809G) Reflektorlampe, die von allen namhaften Herstellern produziert wird. Verwenden Sie nur eine geeignete Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können.
- Seite 10 Mehrere Bats Befestigen Sie das Effektlicht an einem Träger (benutzen Sie einen für 30-kg ausgelegten C-Haken, der am Unicorn befestigt wird). Lassen Sie für die Luftzirkulation mindestens 1 Meter Platz nach allen Seiten. Verwenden Sie ein 3-p XLR-Kabel, um die Unicorns und andere Geräte anzuschließen. Die Pole: Earth Signal -...
- Seite 11 DMX-Protokoll Der BAT 2 Digital kann mit einem Controller im Control-Modus oder ohne Controller im Stand-alone- Modus bedient werden. Steuereinheit Wenn die Anzeigenlampe an ist, bedeutet dies, dass der BAT läuft. Abb. 5 A. LED D. [MODE] Taste B. Display E.
- Seite 12 Ferngesteuerte Funktionen Pan- & Tilt-Bewegung Der Spiegel kann horizontal und vertikal gesteuert werden. Statisches Goborad Dieses Goborad hat 15 Metallgobos (und offen). Shutter/Dimmer/Strobe Die Dimmer-Funktion (0-100%) wird durch eine einfache mechanische Shutter-Einheit ermöglicht. Diese Einheit kann auch für den Strobe-Effekt verwendet werden (1-8 Blitze pro Sekunde). Stand-alone Modus Die Scanner auf einer Datenverbindung sind nicht an den Controller angeschlossen, können aber vorprogrammierte Programme ausführen, die für jeden Scanner unterschiedlich sein können.
- Seite 13 Adressierung Mit diesem Menü können Sie die DMX-Adresse einstellen oder einen Scanner als Master/Slave adressieren. - DMX-Adressierung 1) Drücken Sie , bis das Display anzeigt. 2) Drücken Sie zur Bestätigung und das Display zeigt (mit der aktuell gespeicherten Adresse). Drücken Sie , um die gewünschte Adresse Drücken Sie Bestätigung.
- Seite 14 Mit dieser Funktion kann der BAT 2-Digital alle Effekte (Funktionen) auflisten und in ihre Standardpositionen setzen. - Music trigger Der BAT 2 Digital ermöglicht eine Soundsteuerung der laufenden Programme durch ein eingebautes Mikrofon. Drücken Sie , bis das Display oder anzeigt.
- Seite 15 Kanal 1-Pan Schieben Sie die Regler nach oben, um den Spiegel horizontal (PAN) zu bewegen. Eine stufenweise Feineinstellung des Spiegels ist in einer Bandbreite von einem Ende des Reglers zum anderen Ende möglich (0-255, 128-center). Der Spiegel kann auf jeder gewünschten Position gestoppt werden. Kanal 2-Tilt Schieben Sie den Regler nach oben, um den Spiegel vertikal zu bewegen (Tilt).
- Seite 16 4. Die Stromkabel sollten keine Schäden oder Materialermüdungen zeigen. Der Showtec Bat 2 benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Andernfalls wird der Licht-Output des Geräts erheblich reduziert. Trennen Sie das Gerät vom Netz und wischen Sie dann...
- Seite 17 das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Wischen Sie die Linse mit einem Glasreinigungsmittel und einem weichen Tuch sauber. Benutzen Sie nie Alkohol oder Lösungsmittel. Die vordere PC-Linse müssen regelmäßig gereinigt werden, da sonst Nebelflüssigkeit Rückstände bildet und den Lichtoutput schnell reduziert.
- Seite 18 Produktbeschreibung Modell: Showtec Bat 2 Digital Spannung: 240V-50Hz (CE) Sicherung: 3A / 250V Maße: 530x320x160mm (LxBxH) Gewicht: 10,4 kg Bedienung und Programmierung Signal pin OUT: pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung: LED control panel DMX Kanäle 5...
