5.2 Электрические подключения
Подключите электропитание (см. данные на ярлыке изделия или воспользуйтесь таблицей ниже).
~230 В
1 Синий
2 Чёрный
3 Коричневый

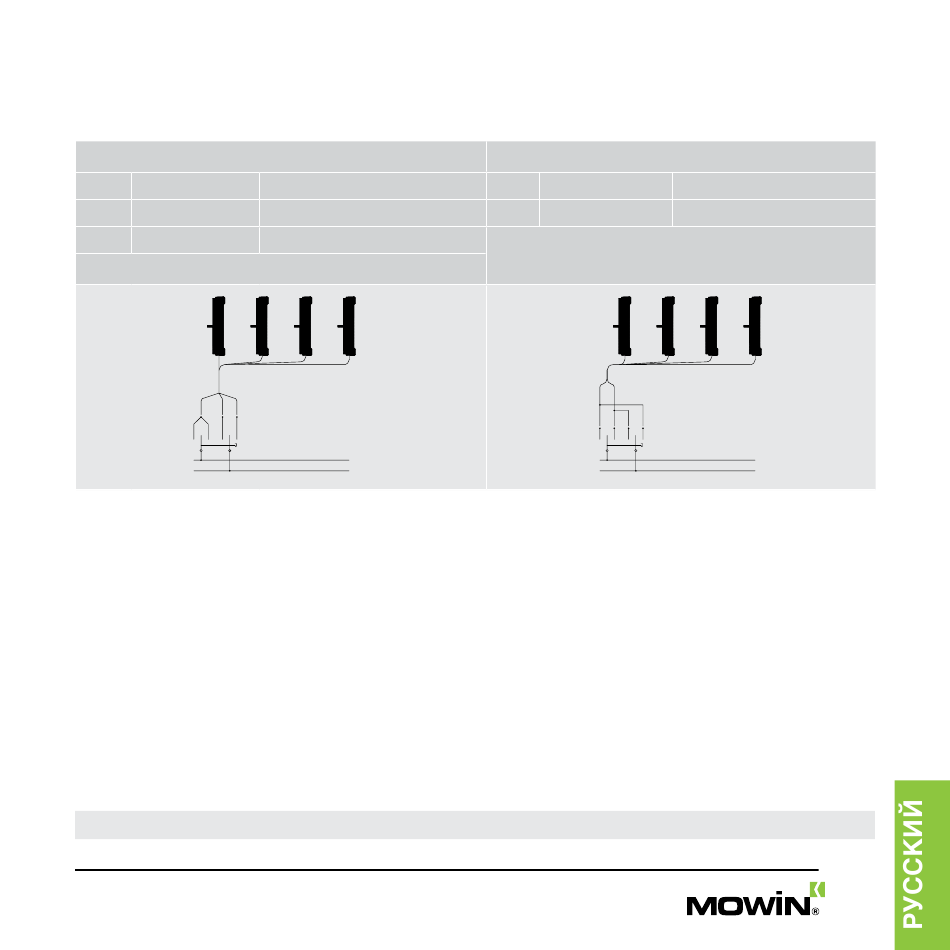

Подключение приводов с питанием ~230 В
1 2 3
5.3 Эксплуатационные испытания
Нажмите кнопку управления, закройте окно. Проверьте следующее:
А) Закрывается ли окно до конца (полностью). Если окно закрывается не плотно, установите
прокладки, чтобы добиться нужного зазора.
Б) Расположена ли цепь строго вертикально по отношению к раме. В случае необходимости
отрегулируйте положение крепёжными элементами.
Добившись корректного положения закрытого окна, нажмите кнопку управления и откройте его.
Проверьте плавность хода привода.
Убедившись в том, что привод работает надлежащим образом, снова нажмите кнопку управления и
закройте окно. После того, как окно полностью закроется, проверьте затяжку крепежных элементов.
Внимание!! - После окончания монтажа защитная крышка должна быть плотно закрыта .
Нейтраль / общий
Фаза открывания
Фаза закрывания
1 2
1 2 3
N
110/230V~ 50/60Hz F
Монтаж завершен
1 Синий
2 Коричневый
Подключение приводов с питанием = 24 В
1 2
N +
110/230V~ 50/60Hz F 24 Vdc
-
=24 В
Положительный
Отрицательный
+
24 Vdc
-
