4. KETTENANTRIEB

4.1 Versorgungsarten

Der Kettenantrieb der Serie Smart ist mit Netzspannung von 230VAC 50Hz ( Toleranz +-10% ) und mit
3-Kabel-Versorgungsleitung: HELLBLAU, Erdung; SCHWARZ, offene Phase; BRAUN, geschlossene Phase
erhältlich.

4.2 Berechnung der notwendigen Kraft

Die Angabe werden berechnet ohne die Wetterlage zu betrachten.
Symbolik
F = geforderte Öffnungskraft Messeinheit N (Newton)
P = Gewicht des Fensters (nur der zu öffnende Teil) Messeinheit kg (Kilogramm)
C = Öffnungshub des Kettenantriebs Messeinheit cm (Zentimeter)
H = Höhe des Fensters (nur der zu öffnende Teil) Messeinheit cm (Zentimeter)

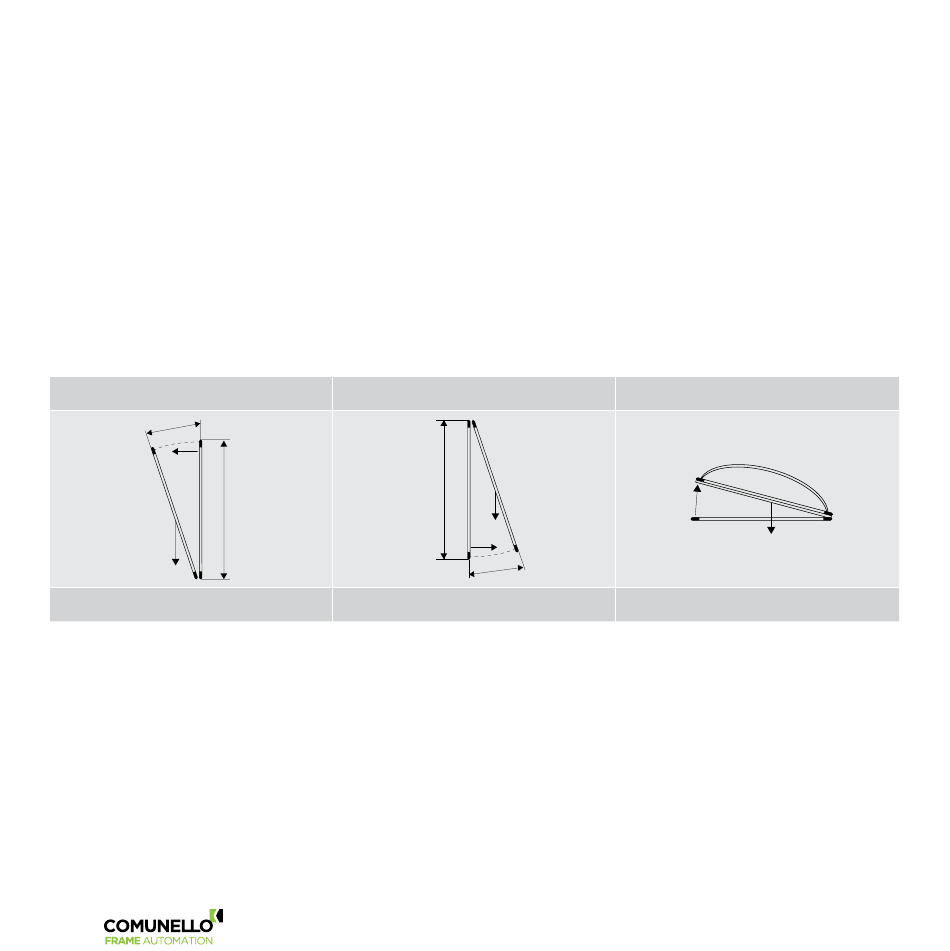

Kippfenster
C
F
(B)
H
P
F = [(P / 2 ) x (C/H)] x 9.8

4.3 Verpackung und notwendige Montageinstrumente des Kettenantriebs

Der Kettenantrieb ist einzeln in einem Karton verpackt. Jede Konfektion enthält:
F
Einen elektrischen Kettenantrieb mit 230VAC 50Hz mit einem elektrischen Versorgungskabel, Haltebügel,
Befestigungsbügel für die Kippöffnung, Befestigungsbügel für Ausstellung und ein Einbauhandbuch. Vor der Montage P
des Kettenantriebs sollten die folgenden Werkzeuge, Hilfsmittel und Materialien für die Fertigstellung vorbereitet
werden:. Metermaß oder Bandmaß, Bleistift, Bohrmaschine/Schraubgerät, Bohrerset für Metall oder Holz, Einsatzset
zum verschrauben, Kabelschere, Schraubendreher, Schrauben und/oder Gewindeeinsätze, die zur Befestigung für das
Fenstermaterial geeignet sind.
Bei jeder Art von Metallfenstern wird vom Gebrauch von selbstschneidenden oder selbstformenden Schrauben
ABGERATEN.
