5. INSTALACIÓN
En cerramientos con apertura abatible existe el peligro de lesiones producidas por la caída accidental
de la ventana.
ES OBLIGATORIO el montaje de brazos limitadores (tipo Euro-Solid) o un sistema de seguridad alternativo,
con dimensiones adecuadas para resistir la eventual caída accidental de la ventana. En caso de prueba antes
de la instalacion, mueva la cadena solamente en apertura.
54.4
54.4
15.2 27
15.2 27
27
27
FILO SERRAMENTO
FILO SERRAMENTO
5.1 Secuencia de instalación
Compruebe que el ancho del cerramiento, donde está previsto el montaje del actuador, sea superior a 320
mm. En caso contrario NO SE PUEDE montar el actuador.
Compruebe que la fuerza necesaria para la apertura/cierre (calculada según la tabla en el punto 4.2) sea
inferior o igual a la indicada en la TABLA DE DATOS.
Compruebe manualmente la apertura de la hoja, controlando y eliminando eventuales zonas de agarrotamiento
que puedan dar lugar a un mal funcionamiento.
Compruebe manualmente la apertura máxima de la hoja controlando que sea superior a la carrera que se
debe fijar en el actuador.

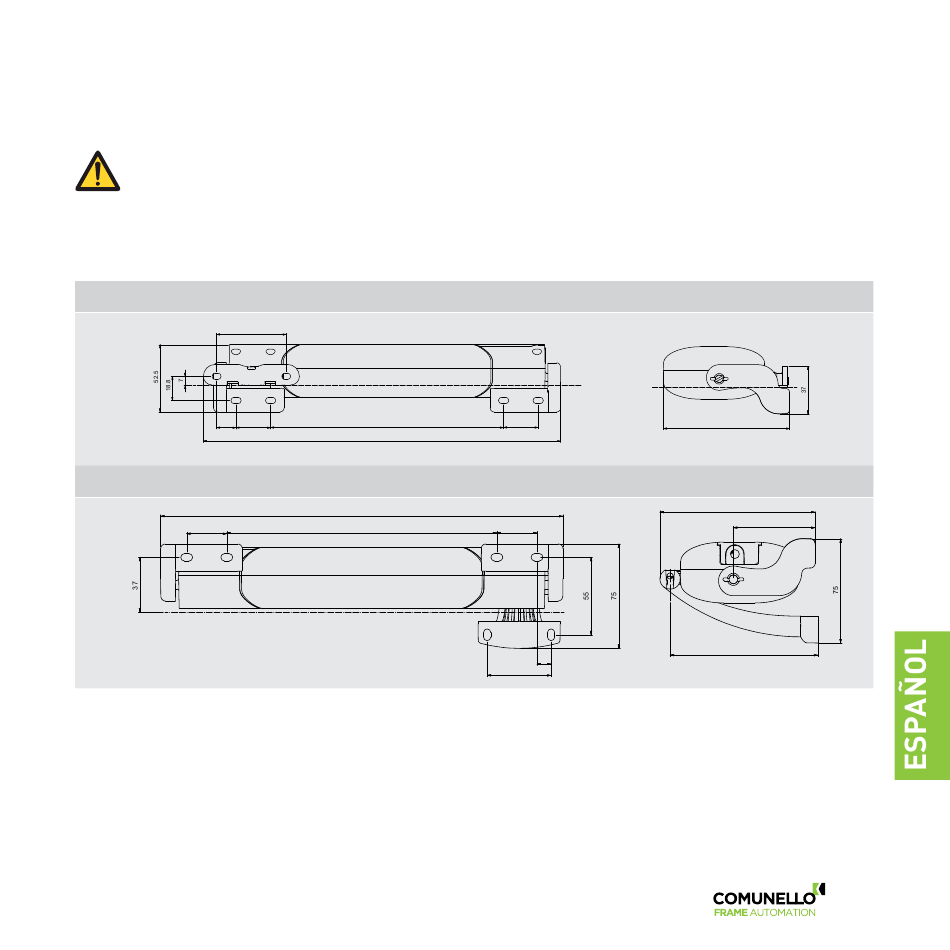

Apertura proyectante: Dimensiones y agujeros de fijación
FILO SERRAMENTO
FILO SERRAMENTO
182
182
280
280
Apertura abatible: Dimensiones y agujeros de fijación
270
270
182
182
27
27
27
27
9.5
9.5
42
42
99
99
105
105
55
55
99.5
99.5
7
