5.2 Elektrischer Anschluss

Das Gerät entsprechend der vom Kettenantrieb geforderten Spannung verkabeln (siehe Etikett auf dem
Produkt); dazu den nachfolgenden Plan berücksichtigen.
Versorgung 230VAC
1 Blue
2 Schwarz
3 Braun

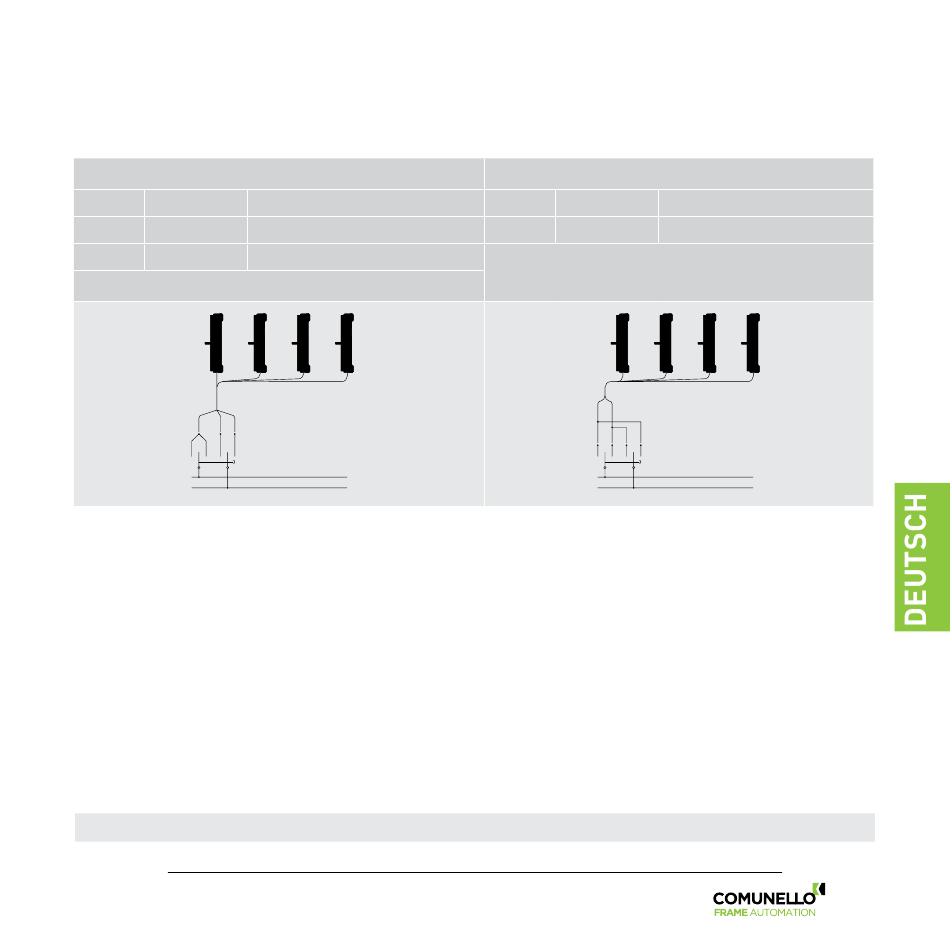

Elektrische Verkabelung 230VAC
1 2 3
5.3 Betriebstest
Den Steuerschalter betätigen und eine Schließung vornehmen. Dabei das Folgende überprüfen:
a. Das Fenster muss vollständig schließen. Im gegenteiligen Fall muss überprüft werden, ob die Überlappung
zwischen Fensterflügel und Rahmen größer oder gleich 0 mm ist. Evtl. Dickenleeren einsetzen, so dass die
ordnungsgemäße Überlappung erneut hergestellt wird.
b. Die Kette muss gegenüber dem Fenster exakt lotrecht sitzen. Ggf. den Befestigungsbügel regulieren. Dazu
die Schraube und die Öse einstellen.
Nachdem die richtige Schließposition erreicht ist, den Steuerschalter betätigen und eine Fensteröffnung
ausführen. Dadurch soll geprüft werden, ob der Kettenantrieb seinen Öffnungshub vollständig und frei
ausführt.
Nach Erreichen der gewünschten Öffnung den Steuerschalter erneut betätigen und auf diese Weise
eine Fensterschließung ausführen. Nach dem vollständigen Schließen des Fensters überprüfen, ob die
Schrauben, die Halterungen und Anschlüsse ordnungsgemäß fest sitzen und die Dichtungen angemessen
zusammengedrückt werden.
VORSICHT!! - es ist verbindlich der Deckel nach der Installation völlig zu schlissen.
Nullleiter
Phase / offen
Phase / geschlossen
1 2
1 2 3
N
110/230V~ 50/60Hz F
Montage beendet
Versorgung 24Vdc
1 Blau
2 Braun
Elektrische Verkabelung 24VDC
1 2
N +
110/230V~ 50/60Hz F 24 Vdc
-
Plus
Minus
+
24 Vdc
-
