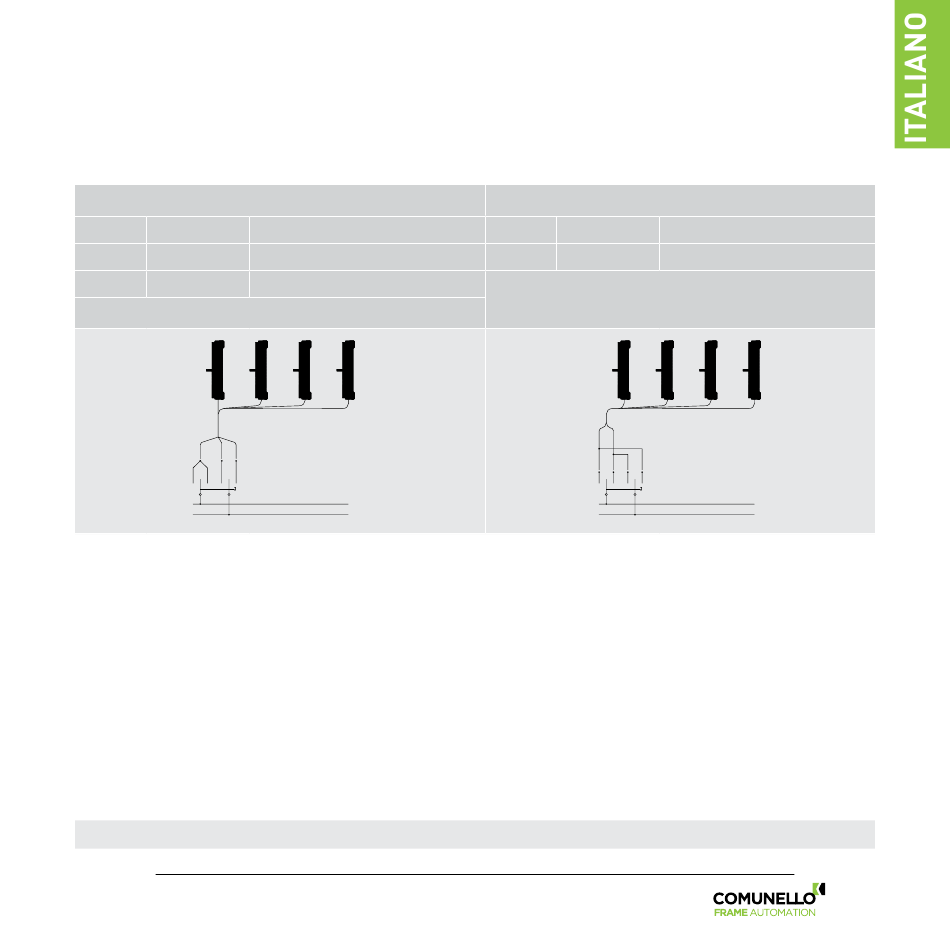

5.2 Collegamento elettrico

Cablare l'apparecchiatura secondo la tensione richiesta dall'attuatore (vedi Etichetta sul prodotto) seguendo
lo schema riportato di seguito. L'attuatore Smart può essere collegato in parallelo solo con altri motori della
serie Smart, non con motori differenti.
Alimentazione 230VCA
1 Blu
2 Nero
3 Marrone
Cablaggio elettrico 230VAC
1 2 3

5.3 Test di funzionamento

Premere sul pulsante di comando ed effettuare una chiusura verificando che:
A. Il serramento raggiunga la completa chiusura. Se così non fosse verificare che il sormonto tra anta e telaio
sia maggiore o uguale a 0 mm. Eventualmente inserire degli spessori in modo da ripristinare il sormonto
corretto.
B. La catena sia perfettamente perpendicolare al serramento. Eventualmente regolare la staffa di attacco
agendo su viti ed asole.
Raggiunta la corretta posizione di chiusura premere sul pulsante di comando ed effettuare una apertura al fine
di verificare che l'attuatore svolga tutta la corsa impostata liberamente.
Raggiunta l'apertura desiderata ri-premere il pulsante di comando ed effettuare la chiusura. Una volta
che la finestra ha raggiunto la completa chiusura verificare che le viti, dei supporti e degli attacchi, siano
correttamente serrate e che le guarnizioni siano adeguatamente compresse.
ATTENZIONE!! - è obbligatorio al termine dell'installazione che il coperchio sia chiuso.
Neutro / Comune
Fase / Apre
Fase /Chiude
1 2
1 2 3
N
110/230V~ 50/60Hz F
Installazione completata
Alimentazione 24VDC
1 Blu
2 Marrone
Cablaggio elettrico 24VDC
1 2
N +
110/230V~ 50/60Hz F 24 Vdc
-
Positivo
Negativo
+
24 Vdc
-
