5.2 Branchement électrique
Procéder au câblage de l'appareil en respectant la tension requise par l'actionneur (voir l'étiquette apposée
sur le produit), en suivant le schéma ci-après.
Alimentation 230VCA
1 Bleu
2 Noir
3 Marron

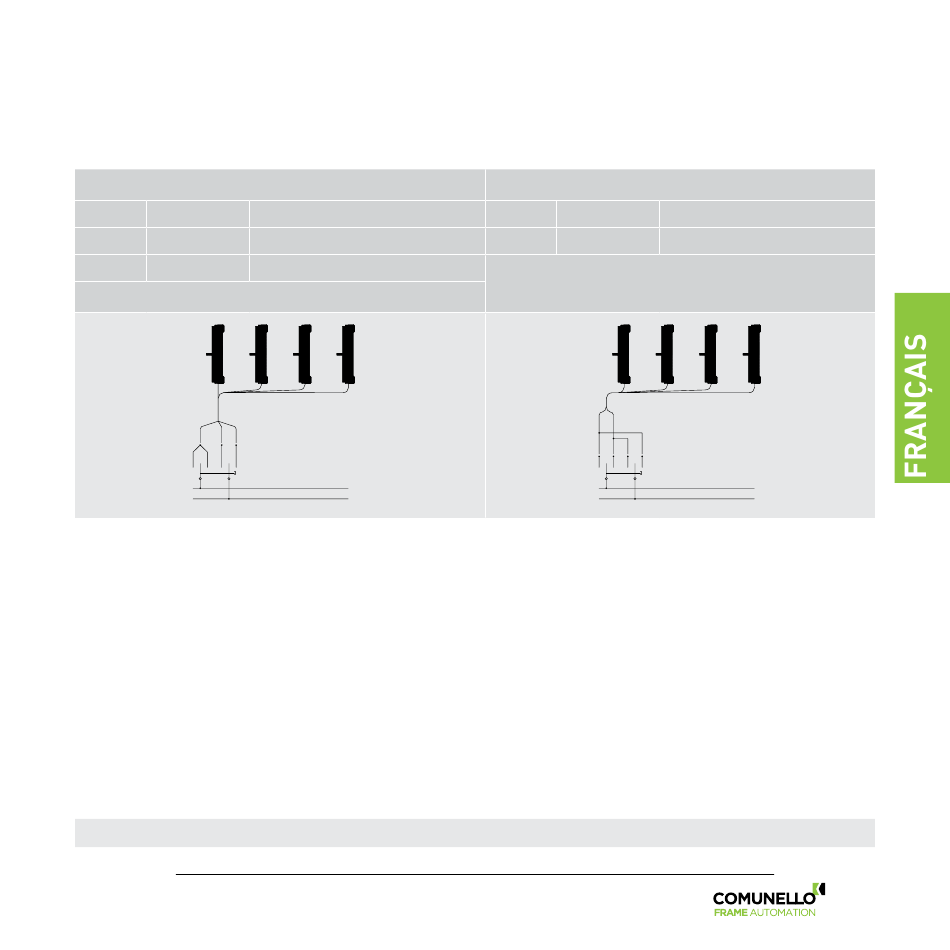

Câblage électrique 230VCA
1 2 3

5.3 Test de fonctionnement

Appuyer sur le bouton de commande et effectuer une fermeture en vérifiant que :
a.Le bâti se ferme complètement. S'il n'en est pas ainsi, vérifier que le chevauchement entre le
battant et le châssis est supérieur ou égal à 0 mm. Le cas échéant, insérer des cales afin de
rétablir le chevauchement correct.
b.La chaîne est parfaitement perpendiculaire au bâti. Le cas échéant, régler l'étrier de fixation en
agissant sur les vis et les boutonnières de réglage.
Lorsque la position de fermeture correcte est atteinte, appuyer sur le bouton de commande et procéder à un
mouvement d'ouverture afin de vérifier si l'actionneur accomplit toute la course prévue sans empêchement.
Une fois que l'ouverture désirée est atteinte, appuyer de nouveau sur le bouton de commande et exécuter
l'opération de fermeture. Une fois que la fenêtre est complètement fermée, vérifier si les vis (des supports et
des fixations) sont correctement serrées et si les joints sont bien comprimés.
ATTENTION!! une fois installé il faut impérativement que le couvercle soit fermé.
Neutre / Commune
Phase / Ouverture
Phase / Fermeture
1 2
1 2 3
N
110/230V~ 50/60Hz F
L'installation est terminée
Alimentation 24Vdc
1 Bleu
2 Marron
Câblage électrique 230Vdc
1 2
N +
110/230V~ 50/60Hz F 24 Vdc
-
Positif
Négatif
+
24 Vdc
-
