4. ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД
4.1 Тип электропитания
Привод Smart выпускается с питанием ~230 В, 50 Гц (допуск ± 10%), для подачи питания применяется
трёхжильный кабель: синий провод (общая нейтраль), чёрный провод (фаза- открывание),
коричневый провод (фаза-закрывание).
4.2 Расчёт необходимой силы
Pасчёт пройзводится без учета нагрузки от атмосферных воздейстий.
Расшифровка символов
F = сила открытия, H
P = вес створки окна (только подвижной части), кг
C = максимальный ход привода, см
H = высота створки окна, см

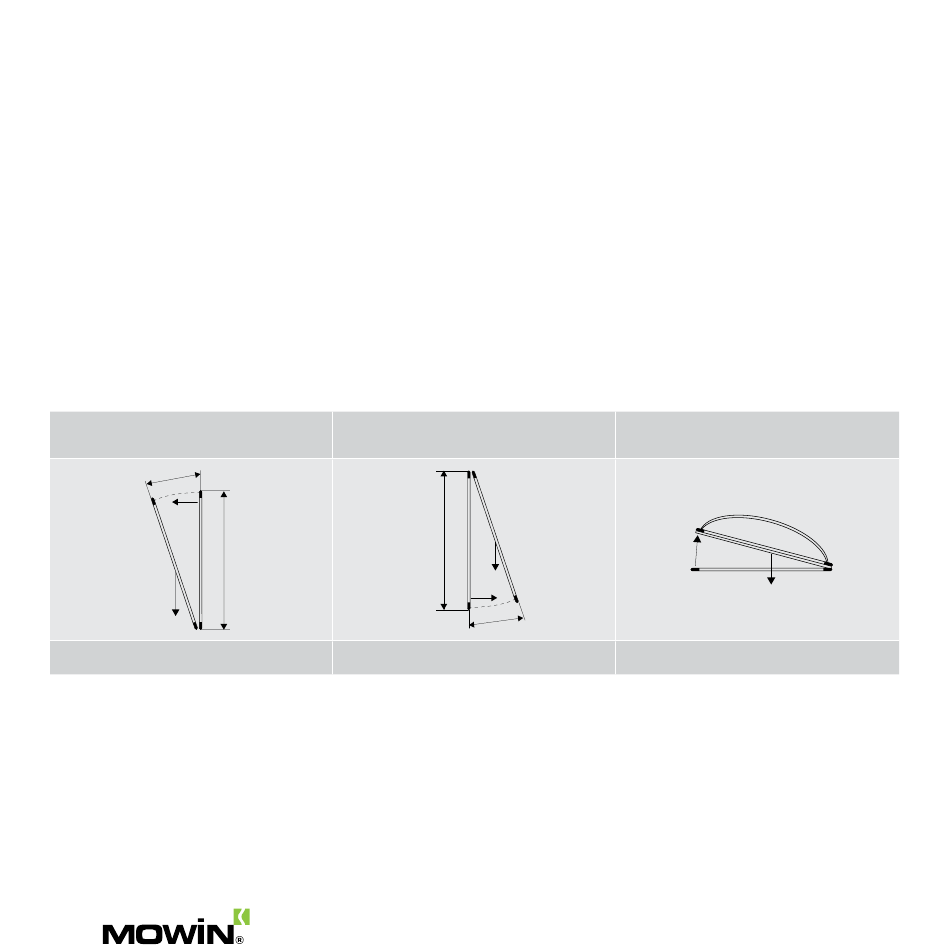

Нижнеподвесное окно
Открытие внутрь
C
F
(B)
H
P
F = [(P / 2 ) x (C/H)] x 9.8
4.3 Упаковка и инструмент
F
Оборудование упаковывается в индивидуальную упаковку (картонную коробку). Состав комплекта:
электромеханический привод (~230 В, 50 Гц), кабель электропитания, опорные кронштейны,
P
крепёжная скоба для верхнеподвесного окна, крепёжная скоба для нижнеподвесного окна,
инструкция по монтажу. Перед началом монтажных работ подготовьте необходимые материалы,
инструменты и оборудование: рулетку, карандаш, шуруповёрт, дрель, набор свёрл по металлу и
дереву, набор насадок для отвёртки, плоскогубцы для электромонтажных работ, отвёртки, шурупы,
дюбеля, подобранные под материал, из которого выполнено окно. Не используйте саморезы или
шурупы при работе с металлическими окнами.
H
P
6
(B)
F
Верхнеподвесное окно
Открытие наружу
F = [(P / 2 ) x (C/H)] x 9.8
(A)
F
C
F
H
P
P
(A)
H
P
F
C
C
F
(B)
H
P
Горизонтальный световой люк
F
P
F = (P / 2) x 9.8
(A)
H
P
F
C
