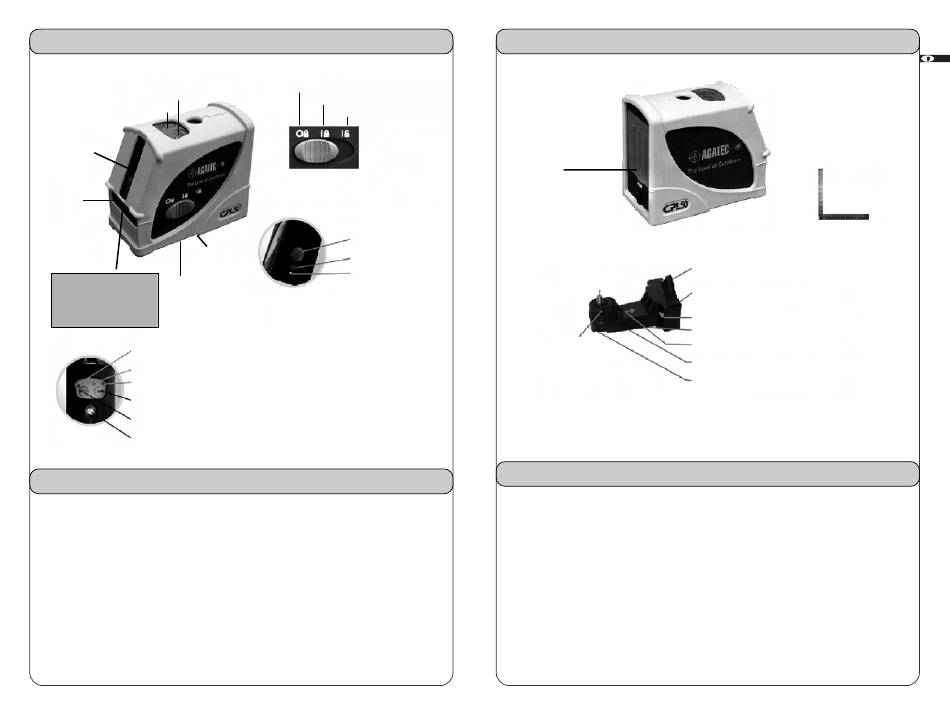

Description
Bouton mode Pulse
Bouton de choix de faisceau
Fenêtre de
sortie des
faisceaux
verticaux
Fenêtre de
sortie des
faisceaux
horizontaux
Label A
NE PAS FIXER
Filetage 1/4"
DIRECTEMENT
(situé en dessous)
La lumière du laser est
émise par cette ouverture
- Diode témoin du mode Pulse
- Diode témoin d'activité verte
- Batteries déchargées/Hors de la plage de compensation - Diode rouge
- Bouton Mode horizontal/Mode Vertical/Mode Croix
- Bouton mode Pulse
- Fenêtre de sortie vers le haut du rayon d'aplomb
Fixation
Trépieds
Trépied 1/4" X 20 : Utilisez le trou qui se trouve sur le dessous du laser ou
le dessous du support universel pour l'attacher à un trépied.
Mur : Le support universel peut aussi être attaché à un mur en utilisant une vis
à cloison sèche (avec un minimum de 5cm de longueur).
Sol : Placer le laser directement sur le sol, ou, pour voir le rayon du bas de
l'aplomb, mettre le laser sur le support universel et utiliser l'équerre pour faire
l'équilibre.
16
Position ARRET
Position MARCHE/ Verouillé
Position MARCHE
Fenêtre de sortie vers
le bas du rayon
d'aplomb
Filetage 1/4"
Position de l'angle
Description
Compartiment à piles
3 piles AA
Trou d'accroche
Filetage 1/4"
Aimants (situés à l'arrière)
Point d'attache de la sangle
Filetage 5/8" (situé en dessous)
Point d'attache de la sangle
Position de l'angle
Filetage 1/4" (situé en dessous)
Aimants (situés en dessous)
Entretien et recommandations
Le CPL50 est un instrument de précision qui doit être manipulé avec précau-
tion et soin. Eviter le plus possible les chocs et les vibrations. Conservez le sec
et propre. Conserver la lentille de sortie du laser propre. La nettoyer avec un
chiffon doux et du nettoyant pour vitre. Otez les piles quand vous ne vous
servez pas du laser pendant une longue période.
Equerre
en option
