Ist das Gerät 5° oder mehr verkippt, blinken der Laserstrahl und die rote
LED. Bleibt das Gerät für mehr als 3 Minuten in diesem Zustand, schalten
sich die Laserstrahlen automatisch aus.
Zum Neustart schalten Sie das Gerät mit dem Hauptschalter aus (äußerste
linke Position) und wieder an (äußerste rechte Position).
LINE Taste:
Horizontale-, vertikale-, oder Kreuzlinie
Drücken Sie die LINE Taste oben an dem Laser für drei Linien Möglichkeiten.
Zusätzlich hat das Gerät je einen Lotstrahl nach oben und nach unten die
immer an sind wenn das Gerät an ist.

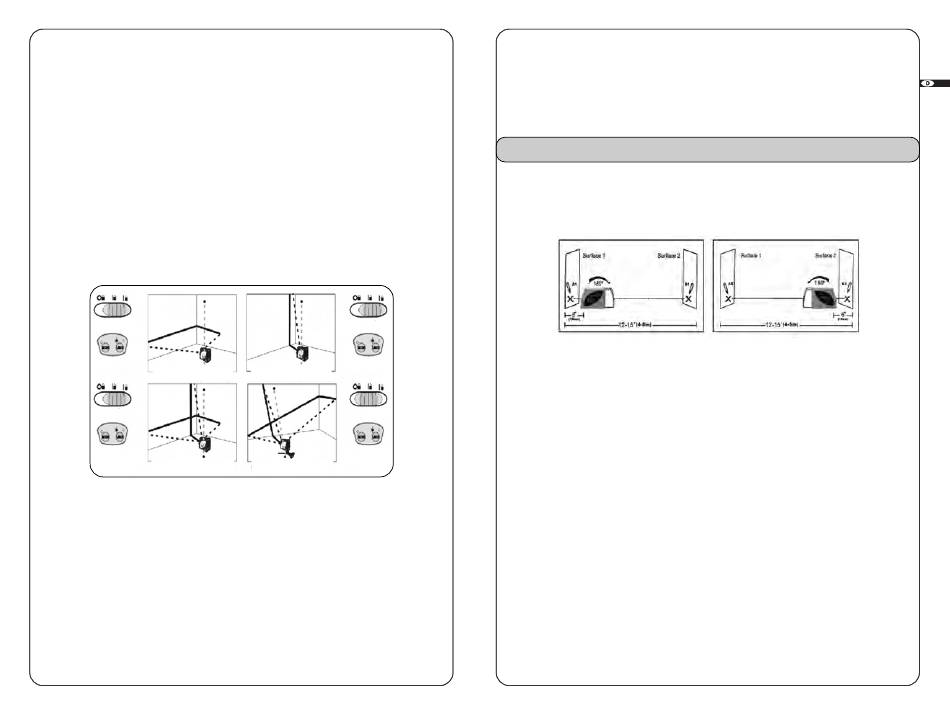

Mit jeder Betätigung der LINE Taste ändern Sie den Modus; beginnend mit
Nivellierung (horizontal), Lot (vertikale Linie), oder Kreuzlinienmodus; wie auf
dem Diagramm dargestellt.
Modus
Horizontal Modus
(automatische Nivellierung)
Drücken 2x
Kreuzlinie Modus
(automatische Nivellierung)
MODE Taste für Detektor Nutzung
Benutzen Sie den optionalen Detektor um in Außenbereichen zu arbeiten.
Aktivieren Sie den Puls Modus (ohne den der Detektor die Laserlinie nicht erken-
nen kann) indem Sie die MODE Taste drücken. Die Puls LED schaltet sich ein.
Drücken Sie nochmal um den Modus zu verlassen.
Automatisches Ausschalten
Um Batterie zu sparen schaltet sich das Gerät nach einer Stunde automatisch
aus. Um die automatische Abschaltung zu deaktivieren drücken & halten Sie die
LINE Taste wenn Sie das Gerät einschalten. Die grüne LED wird schnell blinken
um die Deaktivierung der automatischen Abschaltung anzuzeigen.
36
Drücken 1x
Vertikal Modus
(automatische Nivellierung)
Kreuzlinie Modus
(Blockierte Linien Winkel)
Anzeige von niedrigem Batteriestand
Wenn die Batterien schwach werden, beginnt die rote LED schnell zu blinken.
Nun können Sie das Gerät nur noch ca. eine Stunde nutzen bevor es sich
automatisch abschaltet.
Überprüfung der Justierung
Wir empfehlen die Justierung des Gerätes vor dem erstmaligen Gebrauch zu
überprüfen; anschließend in regelmäßigen Abständen.
Überprüfung der horizontalen Linie
von vorne nach hinten
1. Bauen Sie den CPL50 ca. 15cm (Fläche 1) bzw. 4-5m (Fläche 2) zwischen
zwei Wänden auf.
2. Schalten Sie ihn ein und aktivieren Sie den Kreuzlinien Modus mit aktiviert-
er Selbstnivellierung.
3. Markieren Sie möglichst genau das Kreuzlinien Zentrum an Fläche 1. Dies
ist A1.
4. Rotieren Sie den Laser um 180° und markieren Sie das Kreuzlinien Zentrum
an Fläche 2. Dies ist B1.
5. Rechte Zeichnung: Bewegen Sie den Laser ca. 15cm weg von Fläche 2 und
markieren Sie das Kreuzlinien Zentrum an Fläche 2. Dies ist B2.
6. Rotieren Sie den Laser um 180° und markieren Sie das Kreuzlinien Zentrum
an Fläche 1. Dies ist A2.
7. Messen Sie den Abstand zwischen A1 und A2 und zwischen B1 und B2.
Sind die Abstände identisch, ist der Laser einwandfrei justiert. Sollte der zwis-
chen den beiden Abständen mehr als 3mm sein, so ist der Laser nicht mehr
korrekt justiert.
Für mehr Informationen zur Kalibrierung kontaktieren Sie bitte Ihren
Distributor, Händler oder lokale Service Werkstatt.
