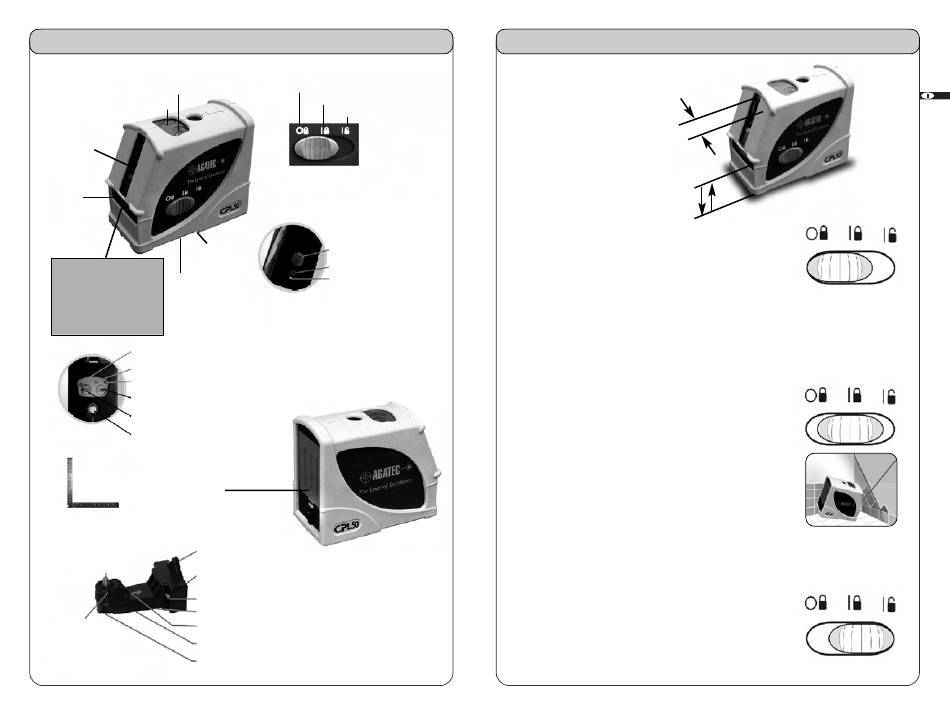

Descrizione
Tasto modalità pulsata
Selettore dei piani
di allineamento
Apertura
raggio
verticale
Apertura
raggio
orizzontale
Etichetta A
EVITARE
Attacco per
L'ESPOSIZIONE
treppiede 1/4"
DIRETA
Da questa apertura
(situato sotto)
fuoriescono i raggi laser
Spia LED per modalità pulsata
Spia LED verde per modalità economica attiva
Spia LED rossa Batterie scariche/Fuori dal campo di livellamento
Tasto Livellame nto/Allineamento verticale/Squadro
Tasto modalità pulsata
Apertura raggio verticale
verso l'alto
Squadro
di serie
Vite per
Foro per ancoraggio a muro
treppiede 1/4''
Placche magnetiche (situate sul retro)
Sede di scorrimento della cinghia
Attacco per treppiede 5/8'' (Strap Channel)
Sede di scorrimento della cinghia
Posizione
allineamento Attacco per treppiede 1/4'' (Strap Channel)
inclinato
Placche magnetiche (situate sul fondo)
42
Posizione OFF
ON/Bloccato
Posizione ON
Apertura raggio verticale
verso il basso
Attacco per treppiede
Posizione allineamento
inclinato
Vano batterie
3 batterie AA
Utilizzo dell'apparecchio CPL50
Correzione lasser
Tenere conto delle misure di
correzione del raggio laser
indicate nell'illustrazione per
accelerare le operazioni di
allineamento verticale e di
livellamento.
Blocco del pendolo
L'apparecchio CPL50 è uno strumento di precisione e va
1/4"
maneggiato con attenzione. Grazie ad un sistema a
pendolo, CPL50 si orienta automaticamente. Quando
non viene utilizzato, il pendolo deve sempre essere bloccato e in posizione
Off. Bloccando il pendolo, lo strumento è maggiormente protetto da eventuali
vibrazioni durante il trasporto o in caso di caduta. L'apparecchio può essere
sfruttato per l'allineamento inclinato fisso (posizione intermedia) oppure in
modalità di autolivellamento (posizione sbloccato/finale destra).
Allineamento inclinato fisso
In posizione di allineamento inclinato fisso, il pendolo è
bloccato e quindi non può livellare automaticamente né
in orizzontale né in verticale i raggi laser. Questa modal-
ità può essere utilizzata per allinearsi ad un angolo tra
due punti. In posizione di allineamento inclinato fisso si
possono selezionare sia il raggio orizzontale che il rag-
gio verticale. Così facendo la spia LED verde lampeggia
per indicare che è attiva la modalità manuale.
Nota: in posizione di allineamento inclinato fisso non è possibile passare
dalla modalità di livellamento orizzontale a quella di
livellamento verticale.
Livellamento automatico
Quando il pendolo è libero, lo strumento può livellare
automaticamente sia in orizzontale che in verticale. La
spia LED verde si accende.
28mm (1 1/8")
32mm (1 1/4")
(Posizione Off)
