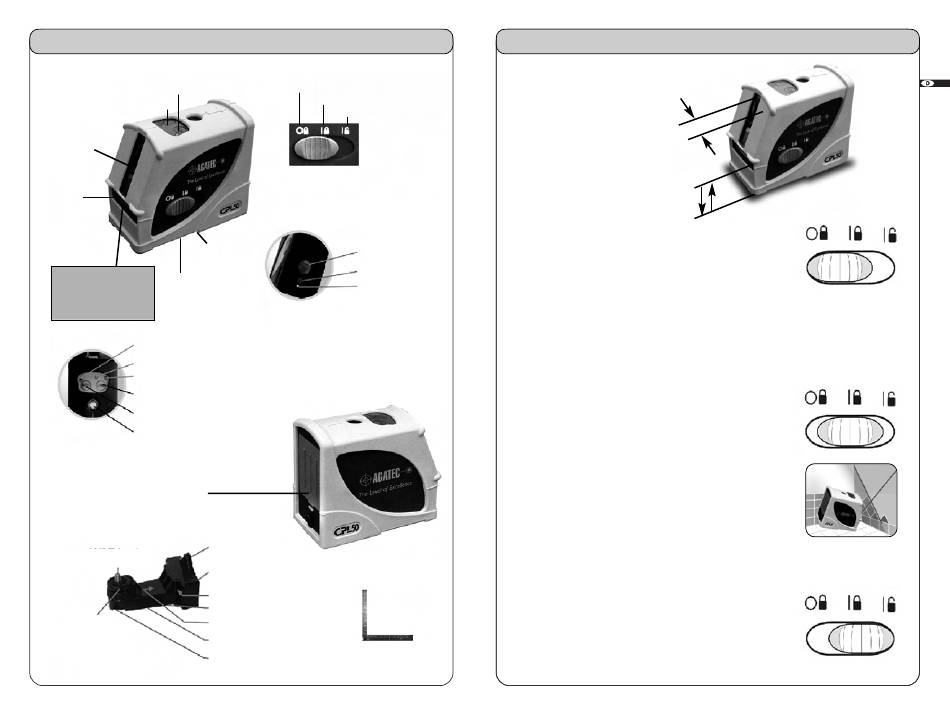

Eigenschaften
Puls Modus Taste
Linien Optionen Taste
Vertikalstrahl
Austritt
Horizontal-
strahl
Austritt
Aufkleber A
STRAHLUNG VER-
1/4"
MEIDEN
Stativanschluss
Laserstrahlung aus
dieser Öffnung
Puls LED
Betriebszustand grüne LED
Schwache Batterie / Ausserhalb Nivellierbereich / rote LED
Horizontale- / Vertikale- / Kreuzlinie Taste
Puls Modus Taste
Lotstrahl oben Fenster
3 x AA Batterien
Loch zum Aufhängen
Stativanschluss 1/4"
Magnete (Rückseite)
Gurt Laufring
5/8" Stativanschluss
Gurt Laufring
Position des
Winkels
1/4" Stativanschluss
Magnete (Unterseite)
34
AUS Position
AN/Blockiert
AN Position
Lotstrahl unten
Fenster
1/4" Stativanschluss
Winkelposition
Batteriefach
Optionaler
Winkel
Gebrauch des CPL50
Laser Versatzmass
28mm (1 1/8")
Benutzen Sie das Laser
Versatzmass zum schnelleren
Nivellieren oder Loten.
32mm (1 1/4")
Pendel Blockierung
(AUS Position)
Der CPL50 ist ein Präzisionsinstrument und sollte mit
Sorgfalt behandelt werden; es verwendet einen
Pendelmechanismus zur Selbstnivellierung. Bei Nicht-
Gebrauch sollte sich der Hauptschalter immer in der AUS Position befinden.
Das blockierte Pendel kann Vibration während des Transports oder Schock bei
Sturz besser widerstehen. Bei Gebrauch des Lasers stellen Sie den
Hauptschalter entweder in die blockierte Linien Winkel- (mittlere-) oder
automatische Nivellierungs- (äusserst rechte-) Position.
Blockierte Linien Winkel
In der blockierten Linien Winkel Position ist das Pendel
blockiert und nivelliert weder die Linien noch die
Lotstrahlen. Benutzen Sie diesen Modus um zwei Punkte
in einem beliebigen Winkel darzustellen.
In dieser Position sind sowohl die horizontale als auch
die vertikale Laserlinie eingeschaltet. Die blinkende
grüne LED zeigt Ihnen an daß Sie sich im manuellen
Modus befinden.
Hinweis: In blockierter Linien Winkel Position kann
nicht zwischen horizontaler und vertikaler Linie hin- und hergeschaltet werden.
Automatische Nivellierung
Wenn das Pendel gelöst wird, ist es frei sich automa-
tisch zu nivellieren. Die grüne LED ist an.
Das Gerät kann sich nur innerhalb 5° Verkippung
selbst nivellieren.
