Fijación
Trípodes
Trípode 1 : 4" x 20: utilizar el hoyo que está debajo del laser o la parte de
debajo del soporte universal.
Pared: el soporte universal puede también estar fijado a una pared usando un
tornillo para tabique (con un mínimum de 5cm de longitud).
Suelo: colocar el laser directamente al suelo o para ver la plomada de abajo,
poner el laser sobre el soporte universal y utilizar la escuadra para hacer el
equilibrio.

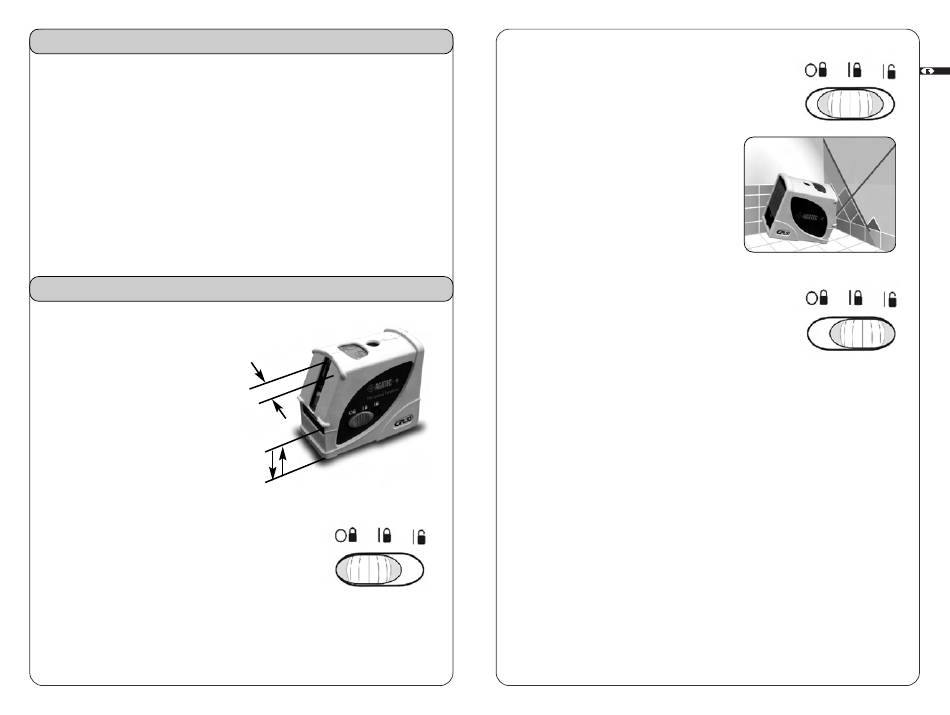

Utilización del CPL50
Distancia del laser
al borde
Utilizar las informaciones de
distancia del laser al borde
como indicado en el dibujo
para acelerar las operaciones
de medida de la plomada y
32mm (1 1/4")
de nivelación.
Cierre del péndulo
(posición OFF)
El CPL50 que es un instrumento de precisión tiene que
estar utilizado con mucho cuidado. Utiliza un mecanis-
mo pendolario para auto nivelarse.
Cuando no funciona, el péndulo siempre tiene que estar en posición OFF
para evitar vibraciones durante el transporte o los choques si cae al suelo. Al
usar el laser, elegir la posición cerrada (posición del medio) o la posición de auto
nivelación (posición cerrada completamente a la derecha).
26
28mm (1 1/8")
Rayos cerrados
En la posición rayos cerrados, el péndulo está bloquea-
do y no se auto nivela. Utiliza ese modo para hacer cor-
responder un ángulo entre 2 puntos. En esta posición los
rayos horizontales y verticales están funcio-
nando.
El diodo verde va parpadear para indicar
que el modo manual esta en uso.
Nota: el laser no puede pasar del modo
horizontal al modo vertical cuando está en
modo rayos cerrados.
Auto nivelación
Cuando el péndulo esta desbloqueado, el laser puede
auto nivelarse en horizontal y vertical. El diodo verde
esta activo para indicar el modo de auto nivelación.
Para auto nivelarse, tiene que estar colocado a máximum 5 grado del nivel.
Si el laser está colocado a más de 5 grados del nivel, el laser y el diodo verde
van a parpadear. Si esta fuera del nivel durante más de 3 minutos, se apa-
gara automáticamente.
Botón LINE:
elegir el modo horizontal, vertical o cruz
Empujar el botón LINE (arriba del laser) para seleccionar uno de los 3 tipos
de rayos. El rayo de plomada esta siempre funcionando una vez que el laser
esta encendido.
Utilizar el modo LINE para navegar entre los modos horizontal, vertical y
cruz tal como indicado en el dibujo siguiente.
Botón MODE para usar el CPL50 con un receptor
Para trabajar a fuera, utiliza el receptor opcional. Poner el laser en modo pulso
(necesario para que el receptor detecte el rayo) empujando el botón MODE.
El diodo PULSE se enciende. Empujar de nuevo para salir de este modo.
27
