Utilisation du CPL50

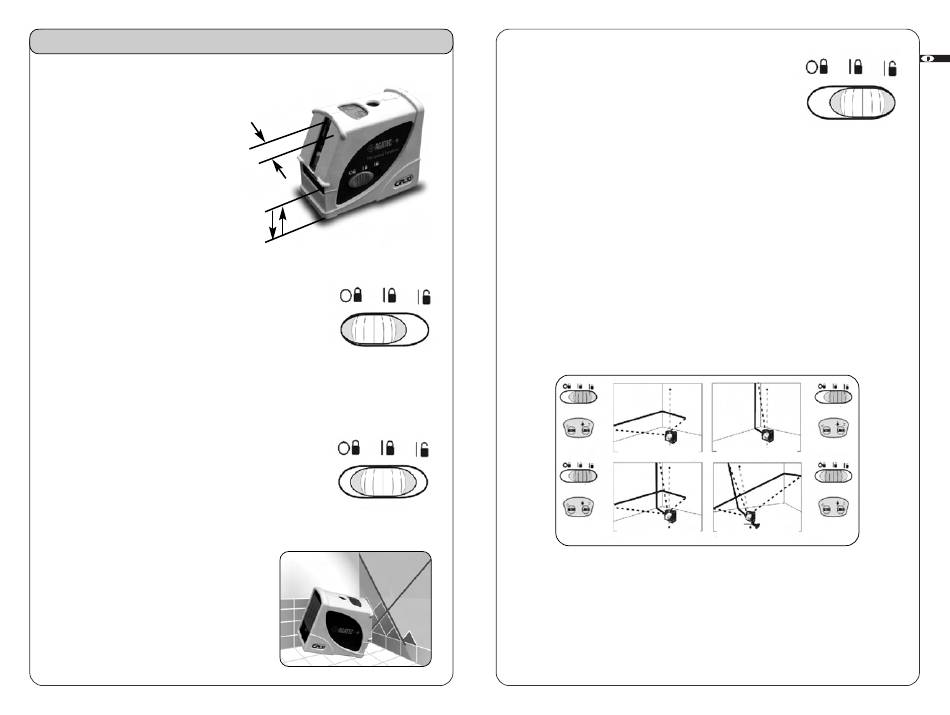

Distance du laser
au bord
Utilisez les informations de
distance du laser au bord tel
qu'indiqué dans
l'illustration pour accélérer les
opérations de mesure
d'aplomb et de nivelage.
32mm (1 1/4")
Verrouillage du pendule
Le CPL50 est un instrument de précision qui doit être
manipulé avec précaution et soin.
Il utilise un mécanisme pendulaire pour se mettre à niveau
automatiquement.
Quand il n'est pas en fonctionnement, le pendule doit toujours être en position
ARRET. Verrouiller le pendule apporte une meilleure résistance aux vibrations pen-
dant le transport ou en cas de chute. Pendant l'utilisation du laser, le mettre soit
en position faisceaux verrouillés (position du milieu) soit en mise à niveau automa-
tique (position déverrouillée, tout à droite).
Faisceaux verrouillés
Dans la position faisceaux verrouillés, le pendule est blo-
qué et ne se mettra pas à niveau automatiquement (pour
toutes les lignes : horizontale, verticale et aplomb).
Utilisez ce mode pour faire correspondre un angle entre deux points. Dans
cette position, les rayons horizontaux et ver-
ticaux sont en fonctionnement. La diode verte
clignotera pour vous indiquer que vous êtes
en mode manuel.
Note : Le laser ne peut passer du mode hor-
izontal au vertical pendant qu'il est dans la
position faisceaux verrouillés.
18
28mm (1 1/8")
(Position ARRET)
Mise à niveau automatique
Quand le pendule est déverrouillé, il peut mettre à niveau
automatiquement les lignes horizontales et verticales. La
diode verte est allumée comme témoin d'utilisation du mode.
Afin de pouvoir se mettre à niveau automatiquement, il
doit être installé à un maximum de 5 degrés du niveau.
Si le laser est installé à plus de 5 degrés du niveau, le laser et la diode rouge
clignoteront. S'il est hors-niveau pendant plus de 3 minutes, le laser s'éteindra
automatiquement.
Pour le redémarrer, le verrouillage du pendule doit être poussé sur la position
ARRET puis à nouveau sur la position MARCHE (la plus à droite).
Bouton LINE :
Choisir le mode horizontal, vertical ou croix
Appuyer sur le bouton LINE sur le haut du laser pour sélectionner un des 3
types de faisceau. De plus, le laser indique l'aplomb, ce mode étant en fonc-
tion dès que le laser est allumé.
Utiliser le bouton LINE pour
horizontal, vertical, croix, tel qu'indiqué sur l'illustration.
Mode par défaut
Mode horizontal
(mise à niveau automatique)
Presser 2x
Mode croix
(mise à niveau automatique)
Bouton MODE pour un usage avec la
cellule de détection
Pour travailler en extérieur, utilisez la cellule de détection optionnelle. Mettre le
laser en mode Pulse (Nécessaire afin que la cellule de détection puisse détecter
le rayon) en pressant le bouton MODE. La diode Pulse s'allumera. Appuyer à
nouveau pour quitter ce mode.
naviguer au sein des modes
Presser 1x
Mode vertical
(mise à niveau automatique)
Mode croix
(faisceaux verrouillés)
19
